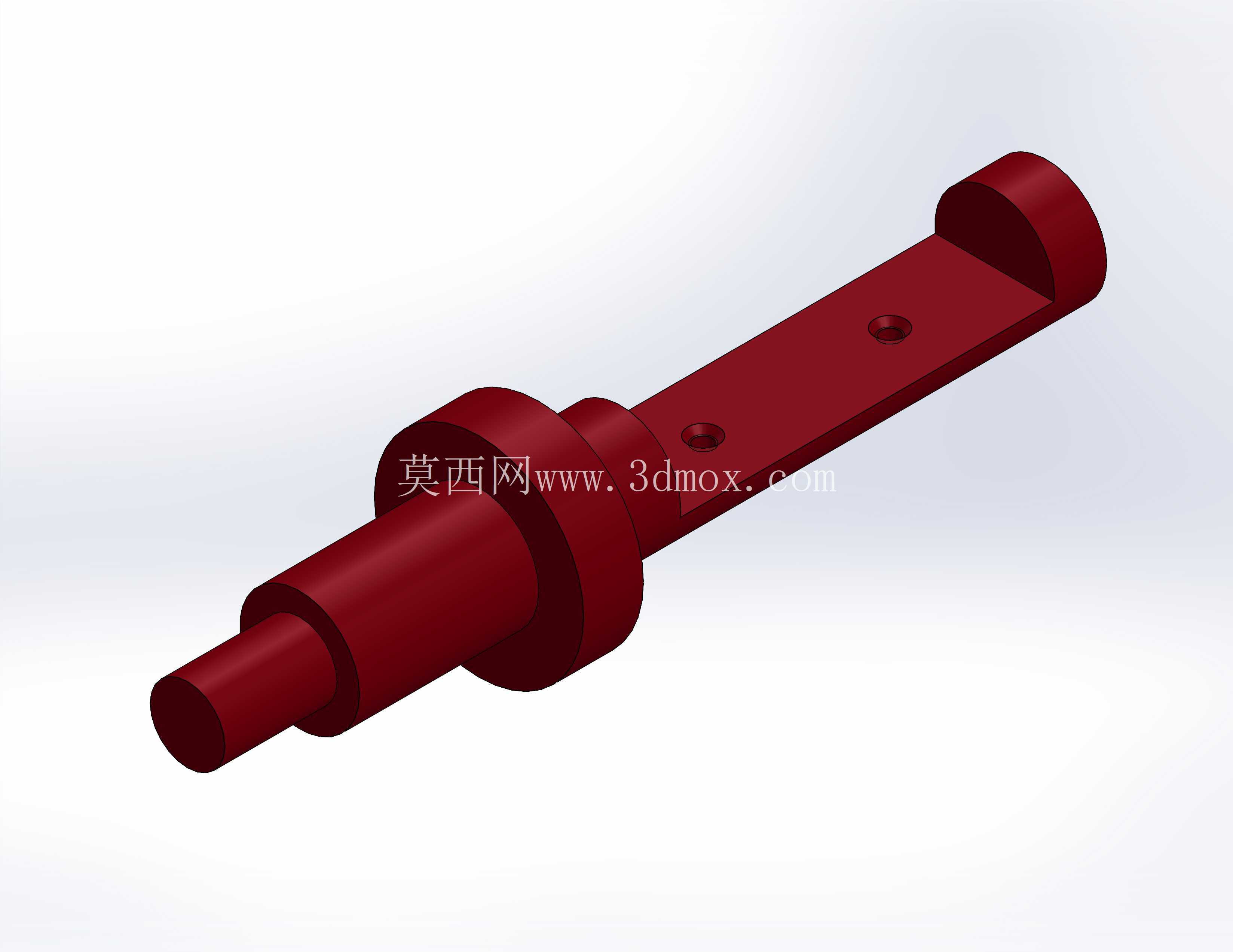

从结构设计逻辑来看,整个零件采用同轴阶梯轴的基础构型,从最左端的小直径轴段开始,逐段放大轴径,每一段轴肩都承担着不同的功能:最左端的细轴段用来穿入配套的衬套或者轴承内圈,作为回转支撑的基准面;中间直径最大的凸台轴段是轴向定位的基准面,安装时抵靠在轴承端面或者支撑板的侧壁上,控制整个零件的轴向安装位置,避免工作过程中出现轴向窜动。和阶梯轴段相连的长条形平板段,是整个零件的安装固定部分,板面上开设的两个沉头螺纹孔,用来穿入内六角螺钉,将整个零件锁紧在相邻的安装基座上,孔位的间距经过匹配计算,保证安装后轴段的同轴度误差控制在工装允许的范围内。这类轴类构件常出现在中小型传动模组、工装夹具的定位锁紧单元里,日常接触的半自动压装设备、小型输送线的张紧调节端,还有工装检具的旋转定位模块,都能见到同结构零件的身影。它的核心作用是在完成轴段回转传动的同时,通过长条形板段上的安装孔完成位置固定,端部的半圆弧凸台可以卡入配套构件的卡槽内,实现周向的旋转限位,避免轴件在往复转动过程中出现周向窜动,保证传动过程的位置精度。
板段末端的半圆弧旋转凸台,是功能实现的核心结构,这个凸台的圆弧半径和配套卡槽的尺寸完全匹配,当零件绕轴段轴线做小角度回转时,凸台会沿着卡槽的弧面滑动,同时起到行程限位的作用,避免旋转角度超出设计范围,凸台的端面和卡槽底面贴合后,还能承受一定的轴向推力,分担螺纹连接部位的受力,降低螺钉受剪断裂的风险。从安装边界来看,阶梯轴段的总长度需要匹配安装支撑板的厚度加上轴承、衬套的堆叠厚度,安装时要保证最外侧轴段伸出支撑板的长度满足配套传动件的安装要求,不能出现轴段过长干涉相邻构件、或者过短导致传动件无法固定的问题。

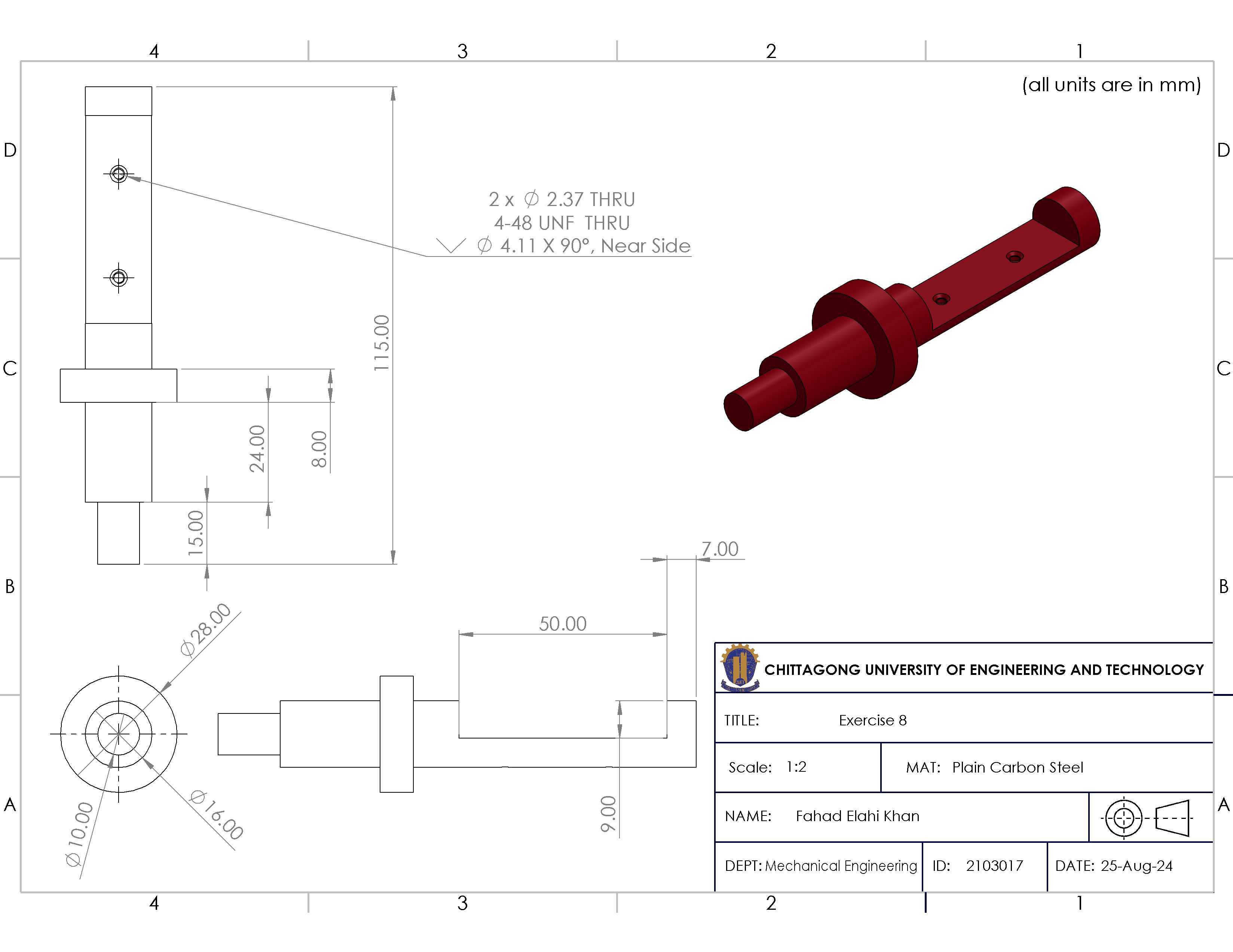

长条形板段的宽度要小于安装基座上的开槽宽度,保证板段可以在开槽内随轴做小角度摆动,不会和槽壁发生卡滞;两个螺纹孔的中心距要和基座上的预制安装孔位完全对齐,避免强行锁附导致零件出现装配应力,长期工作后出现变形。零件采用普通碳钢作为加工原材料,是综合考虑了使用场景的受力需求和加工成本:这类零件在工作过程中主要承受径向的支撑力和小角度回转的摩擦力,不需要承受高强度的冲击载荷,普通碳钢的强度完全可以满足使用要求,同时切削加工性能好,不管是车削加工阶梯轴段,还是铣削加工平板段和端部凸台,或是钻攻螺纹孔,都能获得稳定的加工精度,后续如果需要提升表面耐磨性能,还可以对轴段配合面做高频淬火处理,表面硬度可以达到工装使用的耐磨要求。在实际建模过程中,这类零件的建模逻辑要和加工工序保持一致:先通过回转特征完成整个阶梯轴段的基础构型,保证各段轴的同轴度公差符合设计要求,再通过拉伸特征添加连接用的平板段,之后切除出端部的半圆弧凸台轮廓,最后在平板段上完成螺纹孔的特征创建,所有的倒角、退刀槽细节都要和实际加工工艺匹配,比如轴段末端的倒角是为了方便压入轴承内圈,螺纹孔的孔口倒角是为了避免螺钉锁附时出现毛刺顶起的问题,轴肩位置的退刀槽是为了车削加工时方便退刀,同时保证轴承端面可以完全贴紧轴肩,不存在装配间隙。
很多新手在设计这类零件的时候,容易忽略轴段和板段连接位置的圆角过渡,直接做直角连接,实际上这个位置是应力集中的高发区域,零件长期承受交变载荷的时候,直角位置很容易出现应力裂纹,所以在连接位置必须添加合适半径的过渡圆角,分散应力集中,提升零件的疲劳寿命。另外,端部旋转凸台的弧面粗糙度要控制在合理范围内,如果弧面过于粗糙,和卡槽配合滑动的时候摩擦力过大,会导致旋转动作卡滞,加快配合面的磨损;如果粗糙度要求过高,又会增加不必要的加工成本,所以一般取Ra1.6的粗糙度就可以满足滑动配合的使用要求。
