AISI1020碳钢旋转拉伸功能圆柱结构件

在常规工装夹具、小型输送线定位机构以及轻载冲压辅助工位中，这类带旋转与拉伸功能的圆柱结构件是十分常见的执行端零件，多数时候承担着工件定位、顶出支撑以及工位切换时的姿态调整作用，尤其在小吨位压铸机的出料辅助工位、五金件二次加工的定位夹具上，这类零件的使用频次极高，不需要复杂的驱动配套，仅靠端部的六角结构配合扳手或者小型气缸拨杆，就能完成旋转角度调整，配合轴向的拉伸行程实现工位的进退动作。

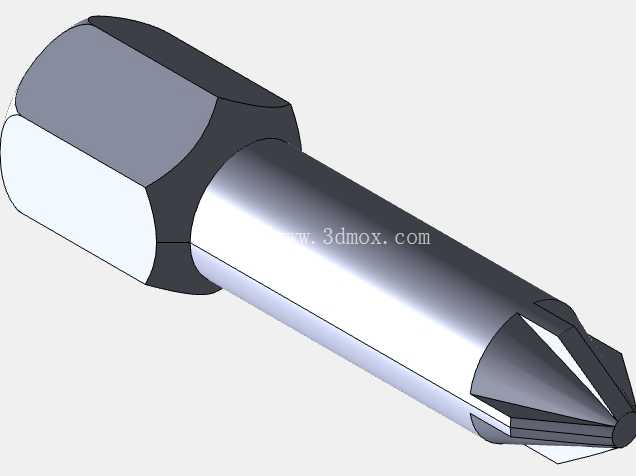

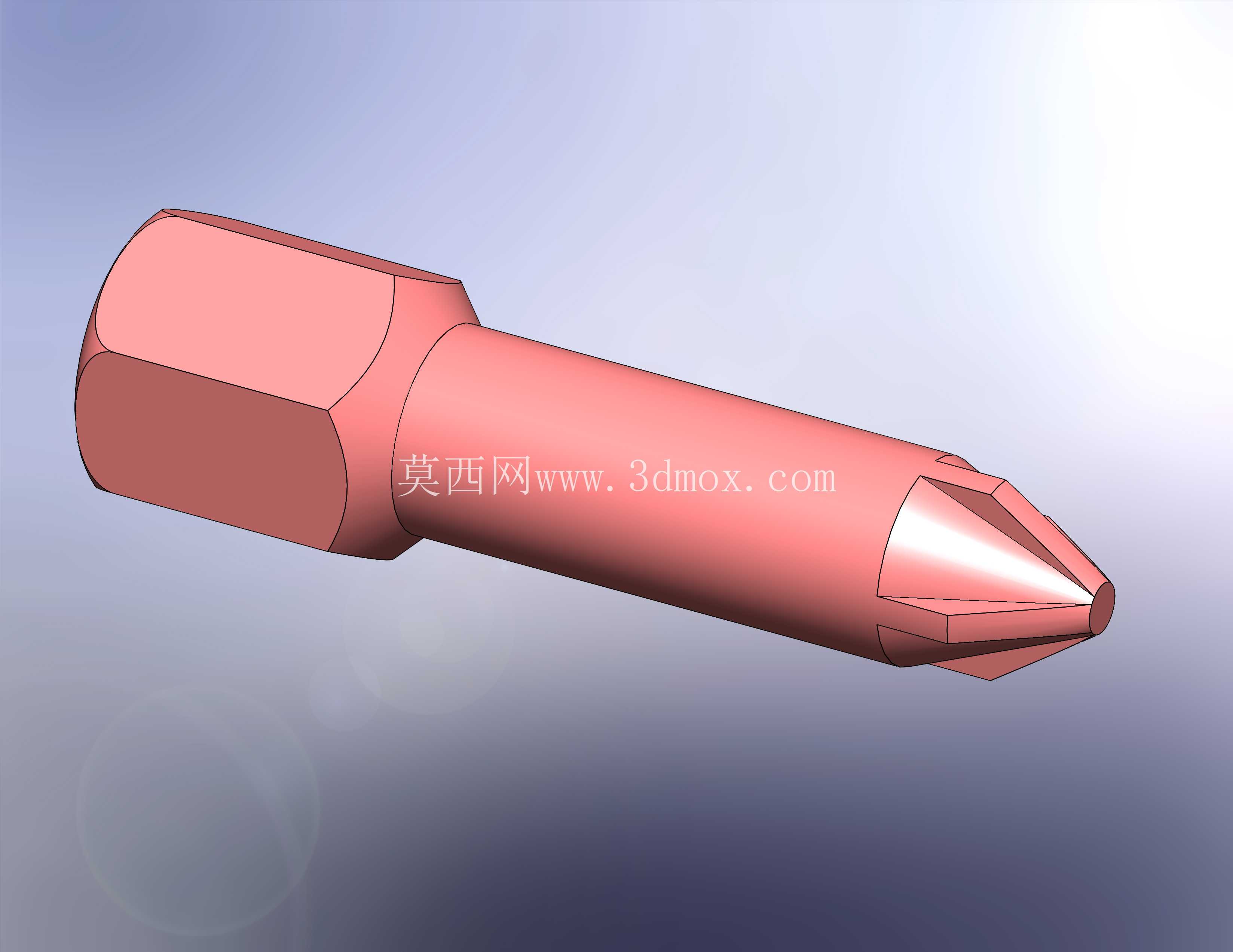

从结构设计逻辑来看，零件一端采用外六角的施力结构，这个尺寸的设计完全匹配常规手动扳手的夹持范围，不需要定制专用工装就能完成现场的拆装与角度调整，六角段与圆柱主体之间做了平滑的过渡圆角，避免应力集中在截面突变位置，毕竟这类零件在工作时会承受反复的轴向顶推力以及旋转时的剪切力，过渡位置的圆角半径经过反复校核，既不会因为圆角过大导致相邻安装件的贴合面出现间隙，也不会因为圆角过小产生应力断裂的风险。零件的圆柱主体段是主要的导向配合面，表面粗糙度要求控制在Ra1.6以内，和安装座的导向孔采用H7/g6的间隙配合，既能保证轴向拉伸动作的顺畅，不会出现卡滞，也能控制径向的晃动量在0.02mm以内，保证端部定位的精度。

零件的尖端部分做了多面切削的锥头结构，这个结构主要是为了在顶出工件时减少接触面积，增大局部压强，避免和工件表面产生粘黏，尤其是在压铸工位接触高温铝合金工件时，锥面的斜度设计经过验证，既能顺利插入工件的定位孔完成导向，也能在退回时不会因为铝屑卡滞导致带件问题。锥头部分的切削平面不是均匀分布的，其中两个对称平面的宽度更大，是为了在旋转到特定角度时，能够和工件上的卡槽配合，完成周向的锁止，这也是这个零件同时具备旋转和拉伸功能的核心设计点——轴向拉伸到位后，旋转一定角度，锥头的大平面卡入工件卡槽，就能实现轴向的锁止，不需要额外的定位销就能承受一定的轴向拉力，简化了整套机构的零件数量。

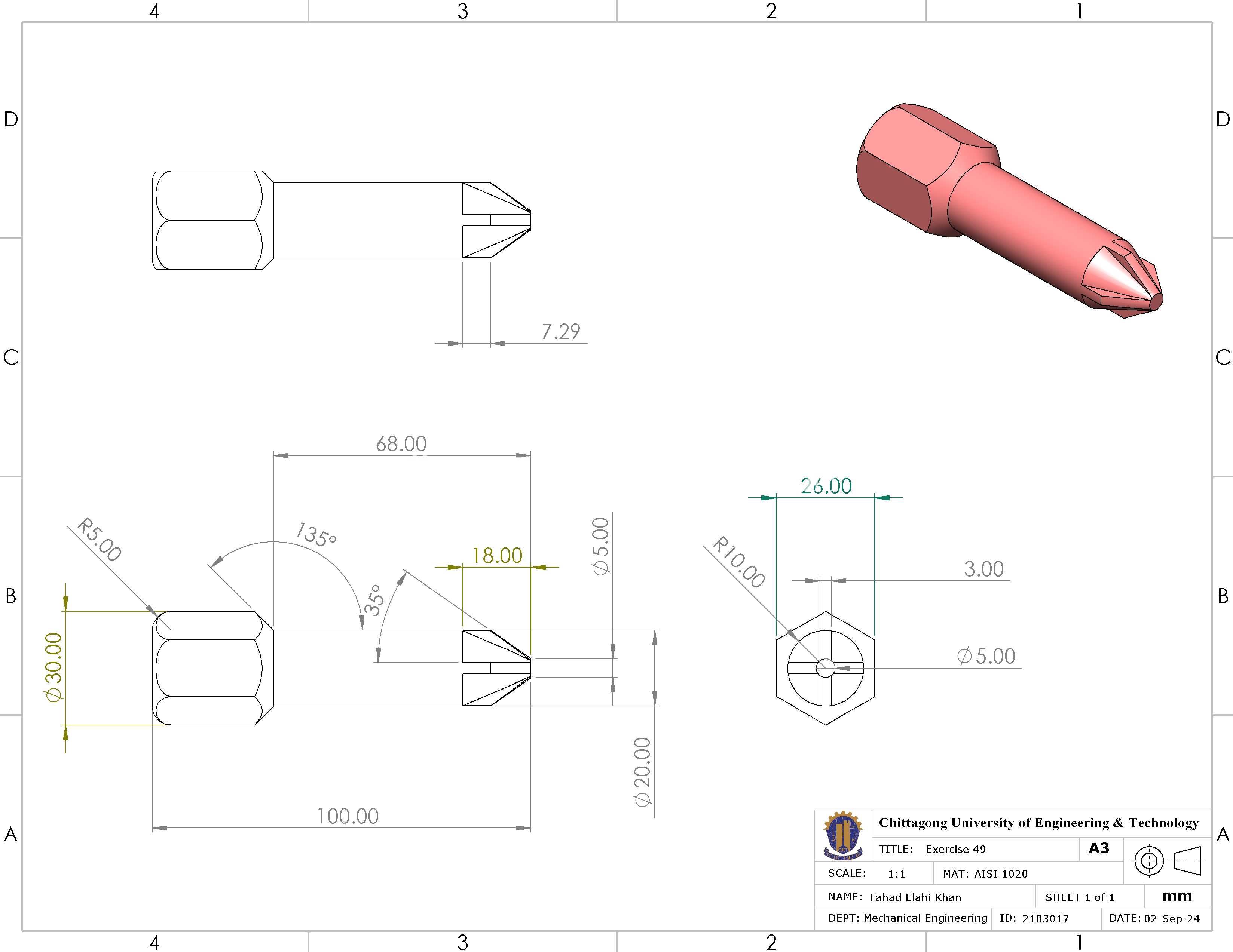

从安装边界来看，零件的总长度需要匹配安装座的导向孔深度，六角段的厚度要保证扳手夹持时不会滑脱，圆柱主体的直径要和现有标准导向套的规格匹配，不需要定制特殊尺寸的导向套就能直接替换现有设备上的磨损件，降低备件的库存成本。零件的材质选用AISI1020低碳钢，经过渗碳淬火处理后表面硬度可以达到HRC45-50，既保证了表面的耐磨性，能够承受反复伸缩摩擦带来的磨损，芯部又保持足够的韧性，在承受偏载冲击力的时候不会出现脆断。在实际使用场景中，这类零件经常会接触到切削液、脱模剂等腐蚀性介质，所以表面做了发黑处理，能够在常规车间环境下保持半年以上不生锈，减少日常维护的工作量。

在设计这类零件的时候，需要重点校核两个位置的强度，一个是六角段和圆柱段连接的过渡位置，这个位置是扭转应力和轴向拉压应力的集中点，尤其是在旋转卡入卡槽的瞬间，会承受一定的冲击扭矩，如果过渡圆角处理不好，很容易在这个位置出现扭断；另一个是锥头和圆柱段的连接位置，这个位置在顶出工件时会承受轴向的顶推力，如果工件存在偏斜，还会产生额外的弯曲应力，所以这个位置的截面变化也做了小圆弧过渡，避免应力集中。另外，零件的轴向拉伸行程是由安装座上的限位槽决定的，圆柱主体上没有设计额外的限位台阶，就是为了让同一个零件可以适配不同行程需求的工位，只需要调整安装座上的限位螺钉位置，就能改变伸出长度，提升了零件的通用化程度，减少了不同工位的备件种类。

在实际装配过程中，这类零件的导向孔内通常会加装铜制导向套，减少零件主体和安装座本体的磨损，更换备件时只需要更换导向套和这个圆柱零件即可，不需要对安装座进行二次加工，大幅降低了设备的维护成本。在轻载装配工位，这类零件还可以作为简易的定位销使用，拉伸伸出时完成工件的定位，旋转锁止后承受装配时的压装力，装配完成后旋转解锁，拉伸退回，就能顺利取下工件，不需要复杂的气动或者液压驱动结构，在手动工装、半自动工装中应用十分广泛，尤其适合小批量多品种的生产场景，不需要复杂的调试，更换不同长度的同类零件就能适配不同尺寸的工件定位需求。
