普通碳钢凸台拉伸剪切镜像结构件

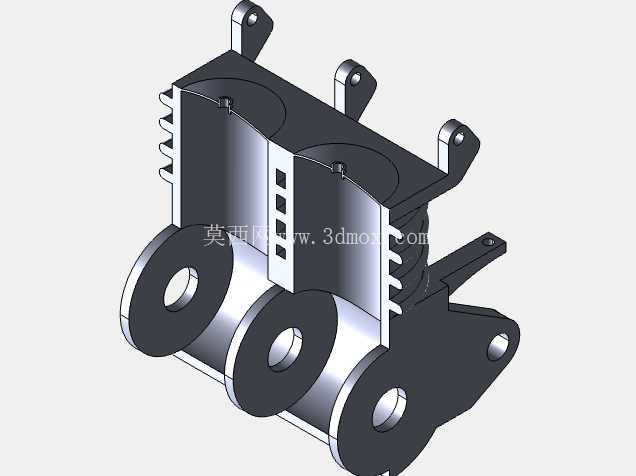

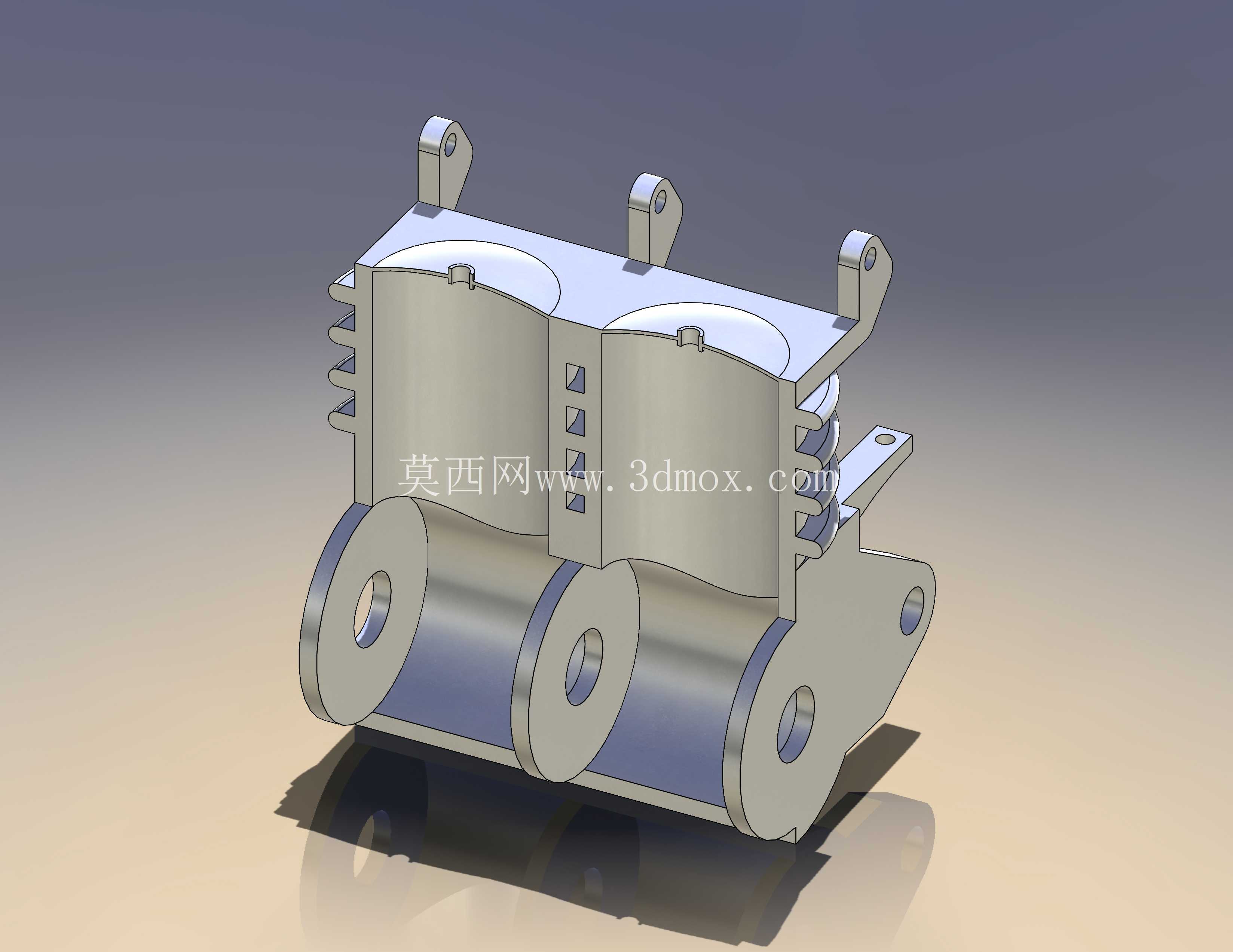

　　这款采用普通碳钢加工成型的结构部件，多应用于中小型通用机械设备的动力传导与工位承载环节，在轻工输送设备、小型工装夹具、非标自动化执行端都能见到同类型结构的身影，实际运行中承担着铰接支撑、行程限位、附属组件挂载的多重作用，部件上预留的多组同轴孔位可配合销轴、衬套实现与相邻连杆、驱动摆臂的铰接，侧面的阵列式凸台结构则用于安装行程触发挡片、润滑管路固定卡扣这类附属小零件，底部的三个同轴筒状结构可穿装支撑转轴，实现部件整体绕固定轴的小角度摆动，满足设备工位切换、动作避让的实际运行需求。

　　从结构设计逻辑来看，整个部件以对称布局为核心基准，首先通过凸台拉伸构建主体的承载基体，确定三个筒状安装位的同轴度公差基准，保证穿装转轴后转动顺畅无卡滞；针对基体上需要与相邻部件贴合的安装面，采用剪切拉伸工艺去除多余余量，保证配合面的平面度满足装配要求，避免安装后出现应力集中导致的部件变形；上部的铰接耳结构通过旋转特征生成，保证耳孔与基体基准的位置度偏差控制在机械装配允许的公差范围内，后续通过镜像特征快速生成对称侧的铰接耳，减少重复建模的工作量，同时保证两侧结构的尺寸一致性，避免双侧铰接时出现同轴度偏差导致的销轴别劲问题；侧面的散热鳍片、安装凸台则通过线性阵列特征完成排布，保证阵列特征的间距均匀，既满足挂载零件的安装孔位间距要求，也能在部件承受摆动载荷时均匀分散应力，避免局部应力集中导致的结构开裂。

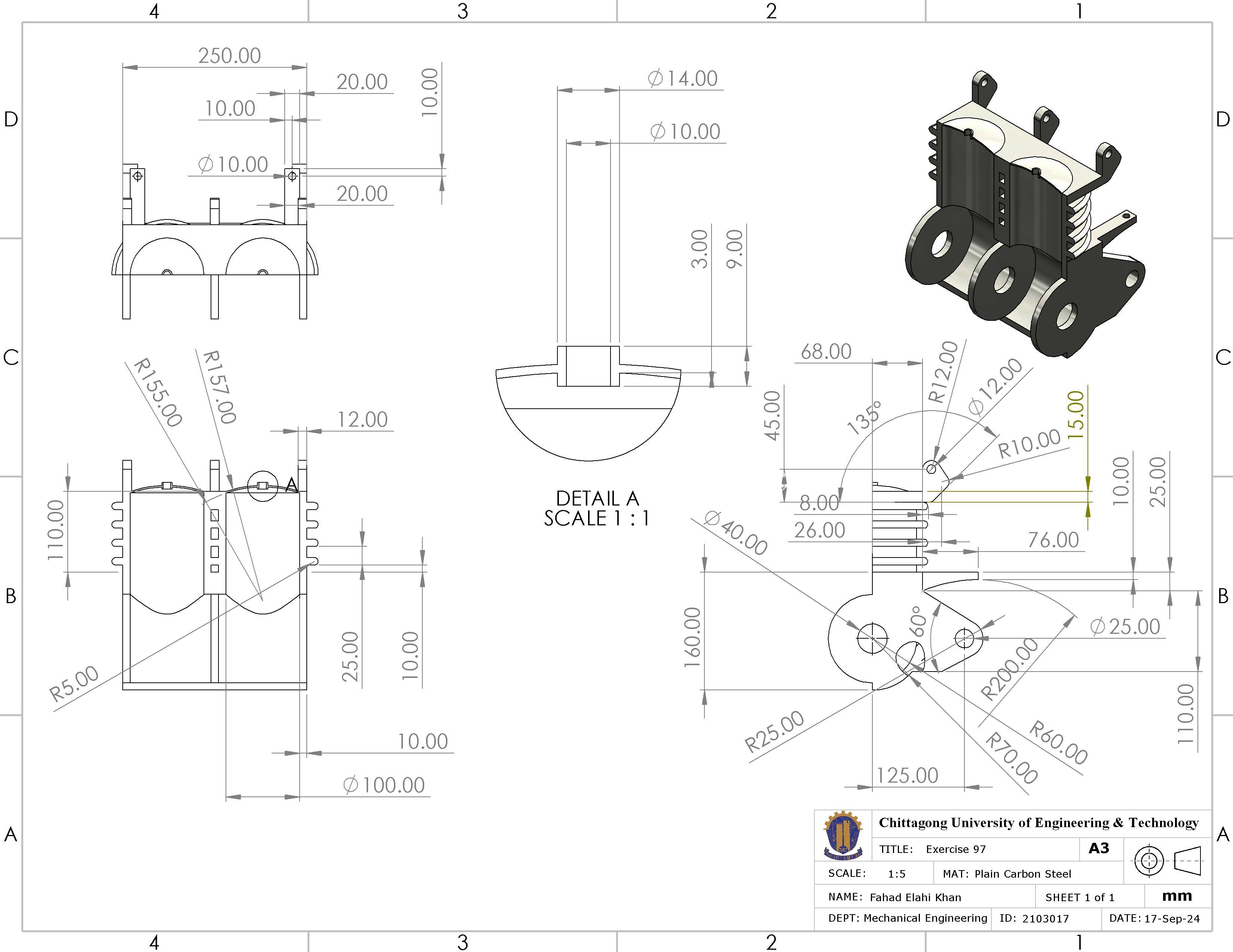

　　从安装边界尺寸来看，部件主体长度方向以三个筒状结构的外端面为最大边界，宽度方向以上部铰接耳的外侧端面为限位边界，高度方向以底部筒状结构最低点到上部铰接耳最高点为总高度，安装时需预留至少5mm的周边间隙，避免摆动过程中与相邻设备部件发生运动干涉；三个筒状结构的内孔尺寸统一，可适配同直径的标准销轴，无需额外加工变径衬套就能完成装配，上部铰接耳的孔位间距与通用摆臂的安装孔位匹配，可直接替换同类型的老旧损坏部件，降低设备维修的配件采购与加工成本。

　　实际选材采用普通碳钢，是考虑到这类部件在运行中承受的是中等频次的交变载荷，普通碳钢的强度、韧性完全满足使用要求，同时材料采购成本低，后续如果出现磨损可直接通过堆焊、机加工修复，相比合金材质的部件维护成本更低；部件表面的非配合面可根据使用场景做发黑、喷漆处理，提升防锈能力，配合面则做精车加工保证表面粗糙度满足装配要求，减少转动过程中的磨损量，延长部件的整体使用寿命。在建模过程中，所有特征的构建顺序完全匹配实际加工的工艺顺序，从基体拉伸到孔位加工，再到附属结构的阵列排布，每一步特征都可对应到实际机加工的工序，生成的工程图可直接用于车间加工生产，不需要额外调整特征顺序来匹配加工流程，能有效缩短从设计到加工的周期。
