AISI1020钢90度弯管法兰连接构件

在工业流体输送、气动回路搭建、小型液压支路布设的场景里，这类90度转向的钢制弯管构件是管路系统里调整介质流向的核心基础件，日常在车间的压缩空气支管路、小型液压设备的油路转向段、冷却循环水的支路拐角处都能见到它的身影，区别于普通焊接弯管，这种一体成型的构件不需要现场焊接拼合，安装效率更高，也避免了焊缝位置长期受介质冲刷出现渗漏的隐患。

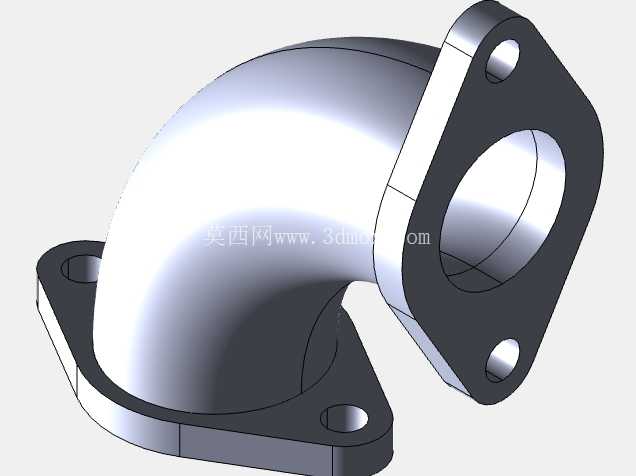

从实际使用的功能来看，这个构件两端的法兰安装面分别对接两个垂直方向的管路接口，法兰面上的安装孔位做了沉孔处理，螺栓锁紧后螺帽不会突出法兰平面，不会和周边的管路支架、设备壳体产生干涉。弯管本体采用薄壁结构设计，在保证整体结构强度满足1.6MPa以内工作压力的前提下，尽可能降低构件自身重量，减少管路系统的整体负载，尤其是在移动设备的液压支路上，轻量化的构件能降低设备运动过程中的惯性冲击。弯管两端的凸台结构是设计时特意做的加强结构，因为法兰和弯管本体的衔接位置是应力集中区域，管路充压时这个位置会承受介质的轴向推力和管路振动带来的交变载荷，额外增加的凸台厚度能提升衔接位置的结构强度，避免长期使用后出现开裂变形。

做这个构件的结构设计时，首先要确定两端法兰的安装边界尺寸，底部的法兰是菱形安装面，两个安装孔的中心距要匹配对应管路的标准接口尺寸，端部的圆形法兰两个安装孔的中心连线和底部法兰的孔位连线呈垂直排布，适配垂直方向管路的安装孔位朝向，避免现场安装时出现孔位错位无法装配的问题。弯管的内流道做了等径圆弧过渡，没有直角拐角，介质流经转向位置时不会产生明显的紊流，能降低管路的压力损失，也减少介质内杂质在拐角位置的沉积，尤其是输送带有微小固体颗粒的冷却介质时，平滑的流道能避免颗粒堆积堵塞管路。弯管的外壁过渡圆角做了均匀处理，没有尖锐的棱角，一方面是压铸成型时便于脱模，减少成型后的打磨工作量，另一方面也避免安装过程中棱角划伤操作人员的手部，或是刮破周边的管路防护套。

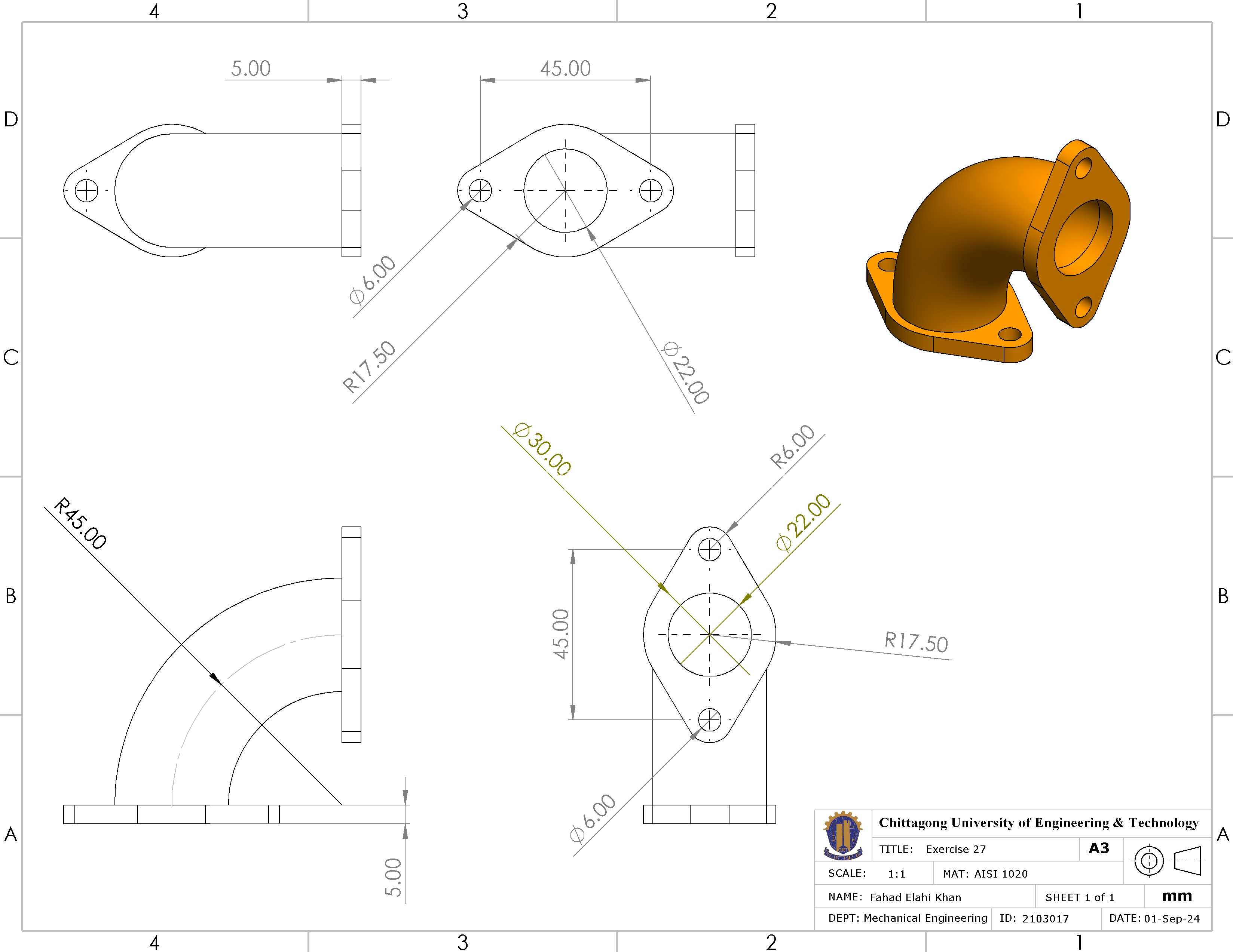

从安装尺寸边界来看，这个构件的整体安装高度要控制在对应设备的管路安装空间范围内，两端法兰的密封面平面度要求控制在0.1mm以内，保证安装后密封垫片能均匀受压，不会出现局部渗漏的问题。法兰面上的安装孔位置度公差控制在0.2mm以内，和标准管路对接时不需要额外扩孔就能顺利穿入螺栓，降低现场安装的调整难度。构件的壁厚均匀性控制在±0.3mm的公差范围内，压铸成型时不会出现局部缩孔、壁厚不均导致的强度薄弱点，做压力测试时能保证各个位置的承压能力一致。

实际选型使用时，要注意这个构件的材质是AISI1020钢，适合输送常规的矿物液压油、压缩空气、常温清水等介质，如果是输送腐蚀性的化学介质，需要额外做表面防腐处理，不适合直接用在强腐蚀工况里。构件安装时两端法兰面要加装对应尺寸的密封垫片，螺栓锁紧时要采用对角分次锁紧的方式，避免单侧受力过大导致法兰面变形，影响密封效果。日常维护时只需要定期检查法兰衔接位置有没有渗漏，观察弯管本体有没有因为管路振动产生的变形，不需要做额外的特殊维护，整体的使用寿命能达到和配套管路系统一致的水平。
