51轴数控平面磨床结构设计三维模型

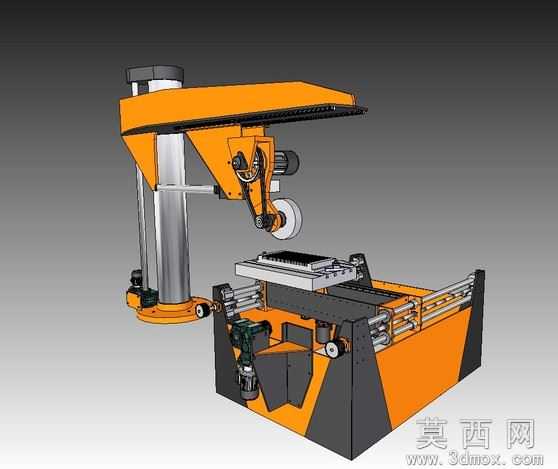

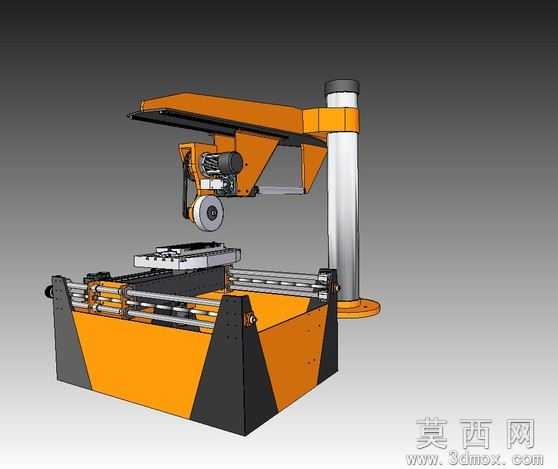

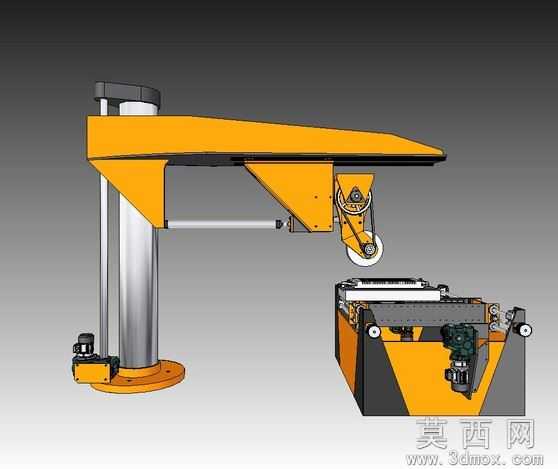

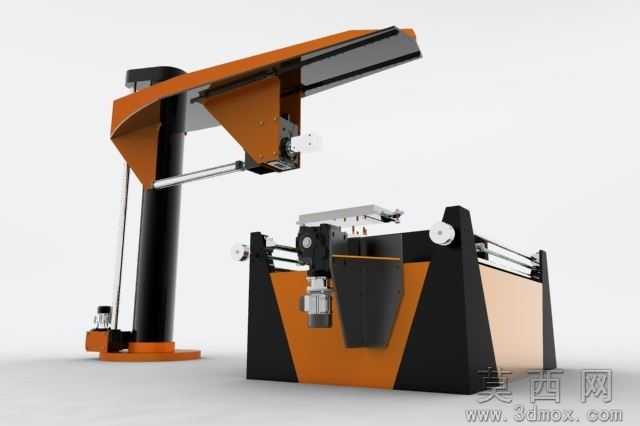

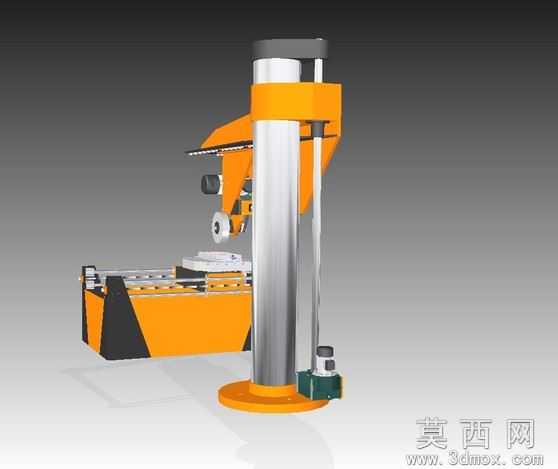

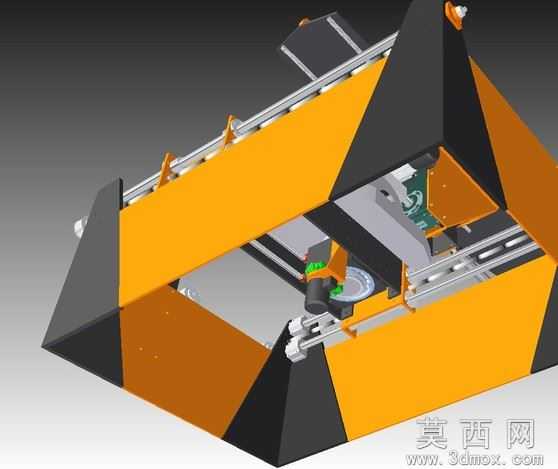

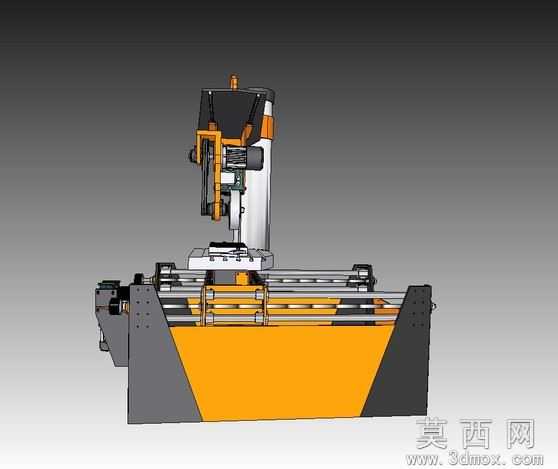

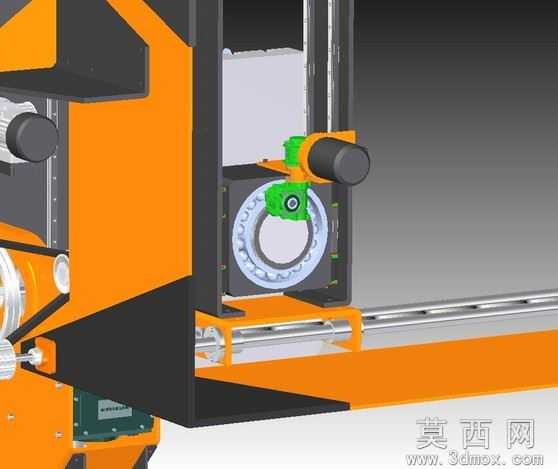

本模型为51轴数控平面磨床的完整三维结构设计成果，建模阶段遵循机械设计通用规范，先完成磨床整体布局的草图绘制，依次搭建立柱悬臂组件、工作台进给组件、磨削主轴组件、床身基座四大核心模块的基础特征，通过拉伸、旋转、扫掠等基础建模命令完成零件主体轮廓，再对导轨安装位、丝杠配合槽、电机连接法兰等细节结构做精细化特征处理，所有零件的装配约束完全按照实际机床的装配逻辑设置，包含同轴约束、面贴合约束、运动行程限位约束，可直观模拟磨床各轴的进给运动逻辑。参数设计层面严格参考通用数控平面磨床的加工行程标准，设定工作台横向进给行程、纵向进给行程、磨头垂直进给行程均匹配中小型精密平面磨削的加工需求，51轴的运动参数覆盖了常规平面磨削、复杂曲面磨削的多轴联动需求，各传动部件的参数匹配经过运动干涉校验，不存在部件运动碰撞问题。渲染材质阶段针对不同部件的实际材质做对应设置，床身基座采用铸铁哑光材质还原机床铸件的厚重质感，悬臂与工作台外罩采用工业橙金属漆材质，传动丝杠、导轨采用抛光金属材质，操作面板、线缆等部件采用工程塑料与橡胶材质，整体渲染效果贴近真实工业磨床的视觉表现。结构原理上，该磨床采用立柱悬臂式布局，磨头安装于可多轴摆动的悬臂末端，工作台可实现横向、纵向的伺服进给，配合多轴联动的磨头姿态调整，可完成平面、斜面、复杂曲面工件的精密磨削加工，床身内部预留了冷却液管路、电气布线的安装空间，传动系统采用伺服电机搭配精密丝杠的传动方案，保证磨削进给的精度稳定性。软件兼容层面，模型提供Solid Edge原生格式，同时导出STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，不同软件导入后可保留完整的装配结构与零件特征，方便使用者根据需求做二次修改。研发教学应用层面，该模型可作为数控设备设计课程的教学案例，帮助学习者理解多轴磨床的结构组成与运动逻辑，也可作为机床研发人员做同类磨床结构优化的参考基础，还可用于数控加工仿真场景的设备搭建，为磨削加工工艺验证提供数字化设备模型支撑。
