三轴CNC数控传动机构三维设计模型

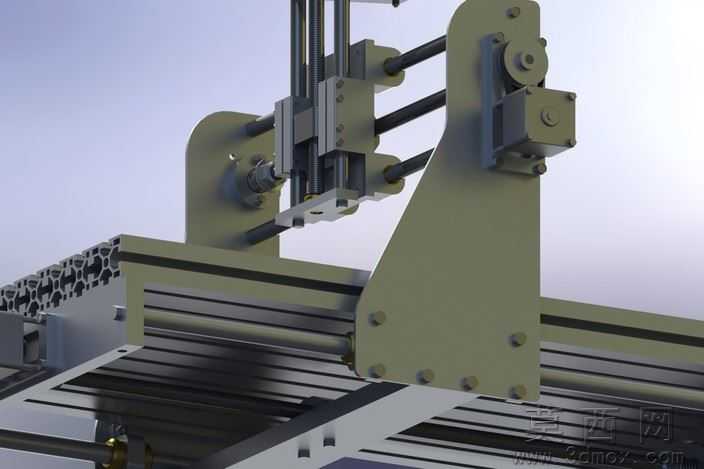

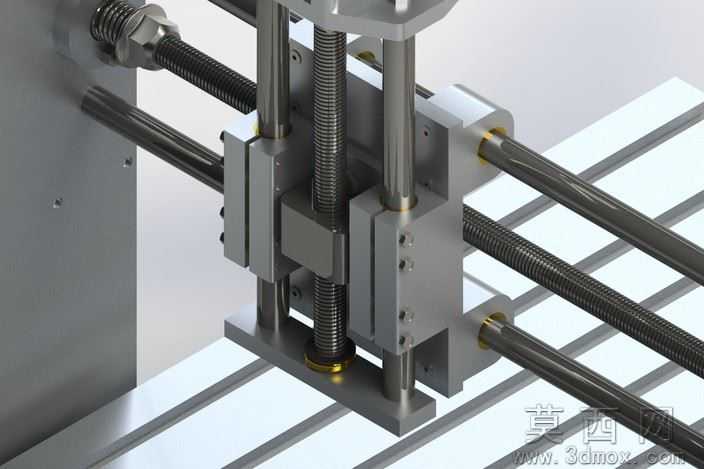

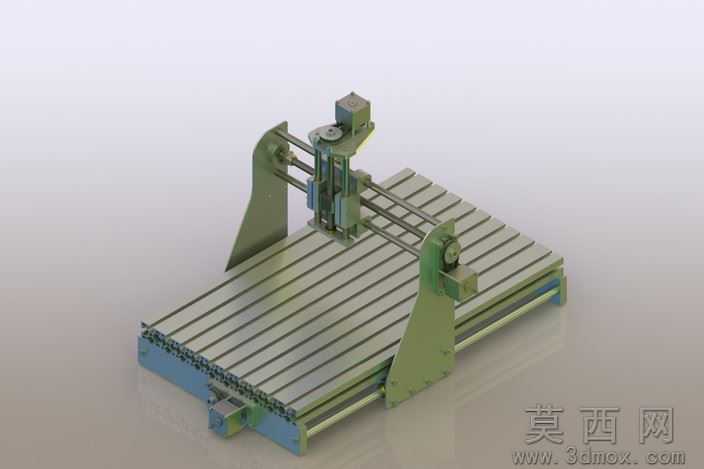

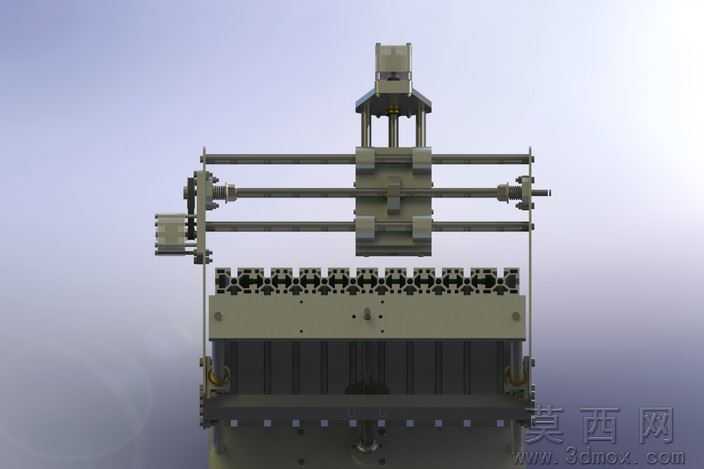

本模型为三轴CNC数控设备核心传动结构的完整三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成单根传动丝杆、线性光轴、滑块安装座、轴承固定端、锁紧螺母等基础零件的特征建模，通过拉伸、旋转、切除、倒角、阵列等基础建模命令还原零件的每一处细节，再按照实际装配约束关系完成总装，添加同轴度、平行度、行程限位等装配约束，确保各运动轴的运动仿真无干涉，还原真实设备的运动逻辑。参数设计层面严格遵循小型数控加工设备的通用设计规范，X/Y/Z三轴的传动丝杆导程、光轴直径、滑块安装间距均按照实际加工负载要求设定，各零件的安装孔位、配合公差均标注符合机械加工标准的参数，预留了电机安装、主轴挂载的标准接口，可直接用于同规格设备的结构参考。渲染材质部分对不同零件做了区分设置，传动丝杆、光轴等传动件采用抛光金属材质，还原钢材的金属光泽与加工纹理，安装座、固定块等结构件采用阳极氧化铝合金材质，轴承衬套部位添加铜合金材质效果，整体渲染效果贴近真实工业设备的视觉质感，清晰区分不同功能的零部件。结构原理上，该模型完整还原三轴数控设备的核心传动逻辑，X/Y轴负责水平面内的双向进给，Z轴负责垂直方向的升降进给，通过丝杆旋转带动滑块沿线性光轴做精准直线运动，双光轴导向结构保障运动过程的稳定性，避免进给过程出现偏移抖动，可直观展示三轴联动的运动原理。软件兼容方面，模型提供STL、STEP等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，无需转换插件即可直接打开编辑，也可导入切片软件用于3D打印验证结构，适配不同设计场景的使用需求。研发教学应用层面，该模型可作为数控设备研发阶段的结构验证载体，帮助设计人员快速验证三轴布局的传动合理性，也可作为机械专业教学的演示案例，用于讲解数控设备传动结构、直线进给机构设计、装配约束设置等知识点，也可供数控设备爱好者DIY小型雕刻机、数控铣床时做结构参考，降低自主设计的试错成本。
