沃尔沃C70车用线束固定绝缘夹结构设计

　　日常做整车线束拆解逆向的时候，这类小塑料夹是最容易被忽略但故障率极高的零件，尤其是老款进口车型的内饰、机舱线束固定件，停产后配件流通量极小，一旦断裂就会出现线束晃动摩擦、异响甚至绝缘层破损短路的问题，这次逆向的这款绝缘夹，就是针对2006款沃尔沃C70的特定安装位做的结构复刻。先从实际使用场景说，这个夹子的安装位在车辆仪表台内侧的钣金安装面上，作用是把仪表台内部的低压线束束段固定在钣金基座上，避免车辆行驶过程中线束随车身振动移位，和周边的金属锐边、塑料安装柱产生摩擦，同时塑料材质本身的绝缘属性能隔断线束和钣金之间的导电通路，就算线束绝缘层出现轻微磨损，也不会直接搭铁烧蚀保险。

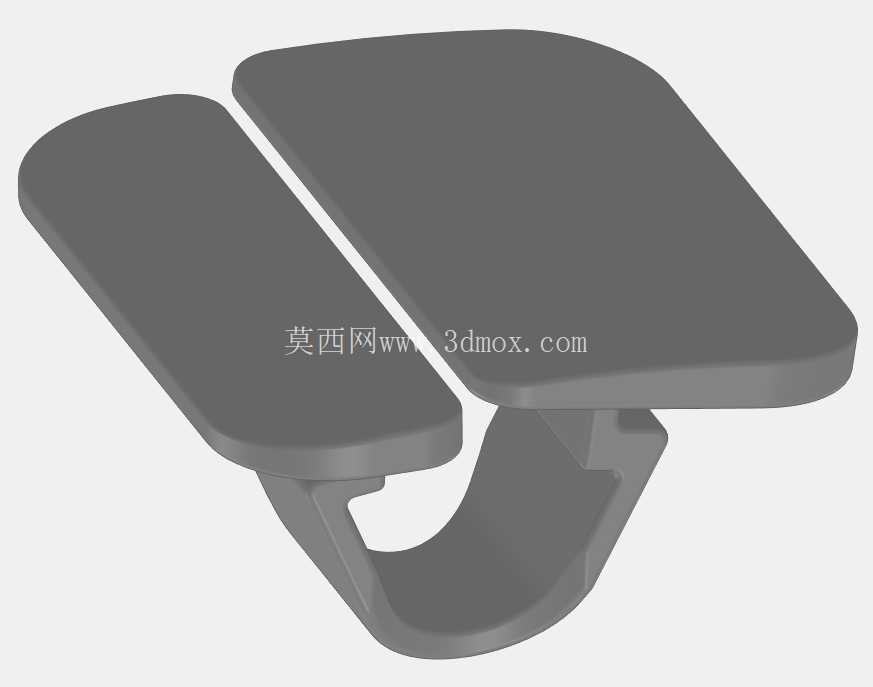

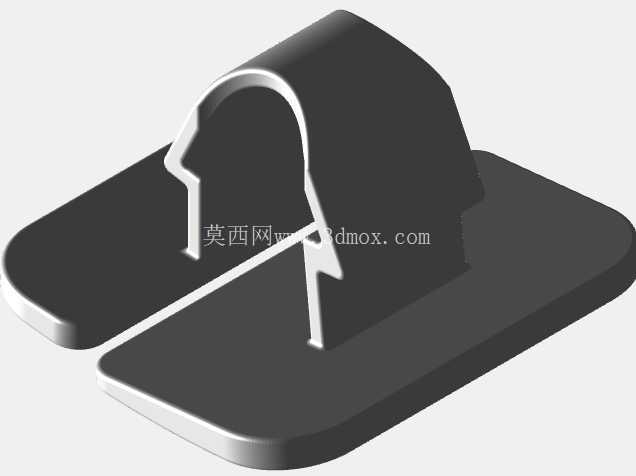

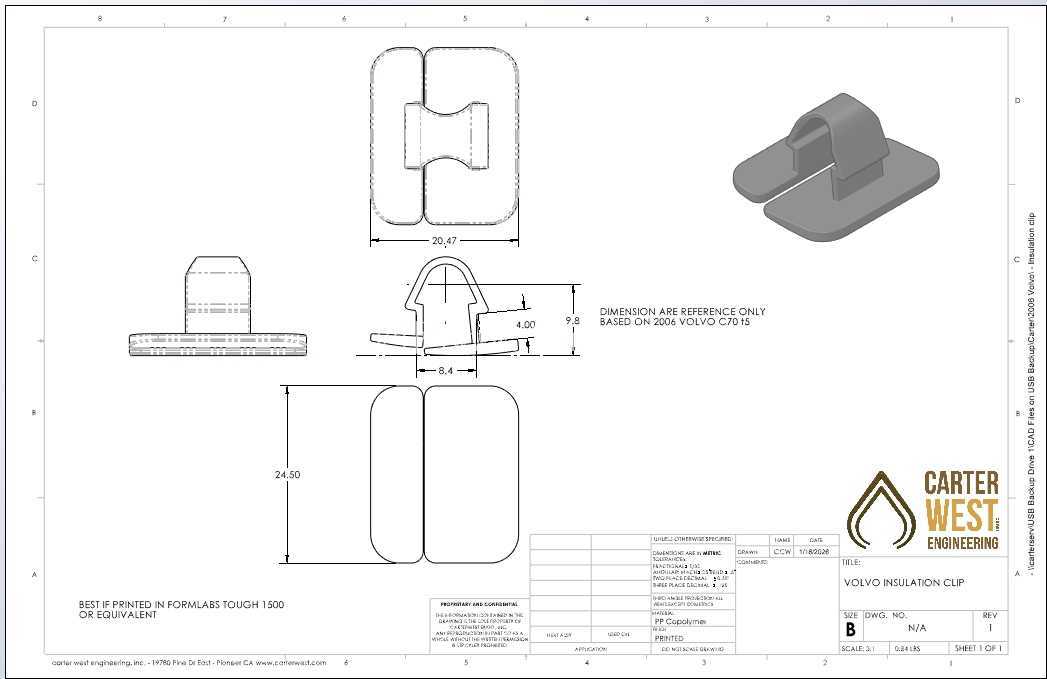

　　从结构设计逻辑来看，整个零件分成两个功能段，底部是带定位卡槽的安装基座，基座底面是和钣金安装面完全贴合的平面，基座上的两个平行插脚是直接卡入钣金上预先冲压的方孔里的，插脚侧面带倒扣结构，插入后不需要额外打螺丝或者绑带，直接靠塑料自身的弹性形变卡紧，安装的时候只需要对准孔位按压到位，听到卡扣卡入的声响就完成固定，装配效率比螺丝固定高很多，也适合流水线的快速装配。上部的夹体是带开口的环抱式结构，开口处做了圆弧导向倒角，线束压入的时候不需要额外扩张夹体，顺着倒角就能把线束卡进夹体内腔，夹体内腔的轮廓是和对应线径的线束外圆匹配的，卡入后有足够的抱紧力，不会因为车辆的持续振动出现线束脱出的问题。尺寸方面，夹体整体的宽度是20.47mm，基座到夹体顶部的总高度是24.20mm，插脚的卡接厚度适配1.2mm厚度的车身钣金，对应的钣金安装方孔尺寸是8.4mm宽，插脚的倒扣伸出量是0.8mm，卡入后能保证在-40℃到85℃的车内环境温度区间内，塑料件出现冷热形变的时候也不会松脱。设计的时候特意参考了原厂件的壁厚分布，基座和插脚位置的壁厚是1.8mm，夹体位置的壁厚是1.5mm，既保证卡接位置有足够的结构强度，不会在安装或者长期使用的时候出现断裂，也避免壁厚不均导致注塑的时候出现缩痕、翘曲，影响装配精度。

　　夹体和基座的过渡位置做了R2的圆角过渡，避免应力集中，毕竟车辆在行驶过程中会持续产生振动，直角过渡的位置很容易在长期交变应力下出现开裂，做圆角过渡之后能大幅提升零件的疲劳寿命。另外夹体的内表面做了细微的防滑纹理，不是光滑的内壁，这样线束卡入之后和夹体内壁的摩擦力更大，就算线束受到纵向的拉扯力，也不会在夹体内窜动。材料选型上适配的是耐候性较好的增韧尼龙，毕竟车内环境温差大，夏天暴晒的时候仪表台内部温度能到80℃以上，冬天北方低温能到零下三十多度，普通PP材质在低温下容易变脆，插脚卡入的时候很容易断裂，增韧尼龙的低温韧性和高温刚性都能满足使用要求，同时本身的绝缘性能也符合车用低压线束的固定要求。

　　实际逆向测绘的时候，特意核对了原厂件的安装公差，插脚的中心距和钣金孔的中心距公差控制在±0.1mm，避免出现安装的时候插脚对不上孔的问题，基座底面的平面度控制在0.2mm以内，保证安装之后基座和钣金面完全贴合，不会出现翘起松动的情况。这类小紧固件虽然单个成本不高，但是在整车里的用量极大，每一个卡接位置的结构合理性，都会直接影响整车的装配效率和长期使用的可靠性，很多售后异响问题，追根溯源就是这类小固定件断裂或者松脱导致的，逆向的时候不能只抄外形，必须把每个结构对应的功能、安装边界、公差要求都还原到位，做出来的零件才能替代原厂件满足使用要求。
