暗装式单联电气接线盒结构设计

　　这款单联电气接线盒主要面向民用建筑室内低压布线场景，是墙体暗装布线环节的核心配套部件，承担着导线接头防护、开关插座面板承载、线路分支转接的核心作用，常见于住宅、写字楼、商业综合体的混凝土墙体、轻质砖墙体预埋施工环节，也可适配后期墙体开槽暗装的改造场景。从实际使用场景来看，这类接线盒需要在墙体抹灰施工前完成预埋固定，后期穿线完成后直接扣装标准86型开关或插座面板，所有导线接头都收纳在盒体内部，既避免导线裸露带来的触电风险，也能防止抹灰层、装修杂物侵入线路接头位置造成接触不良、短路等隐患。

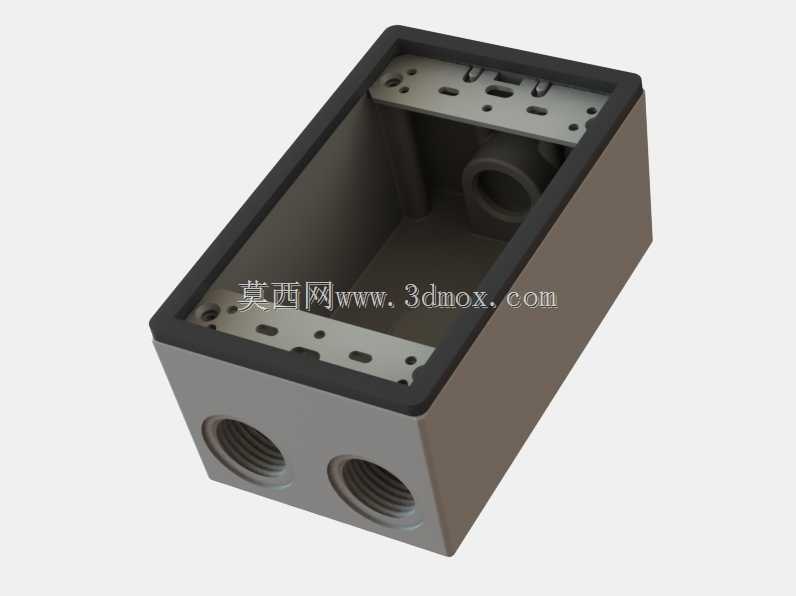

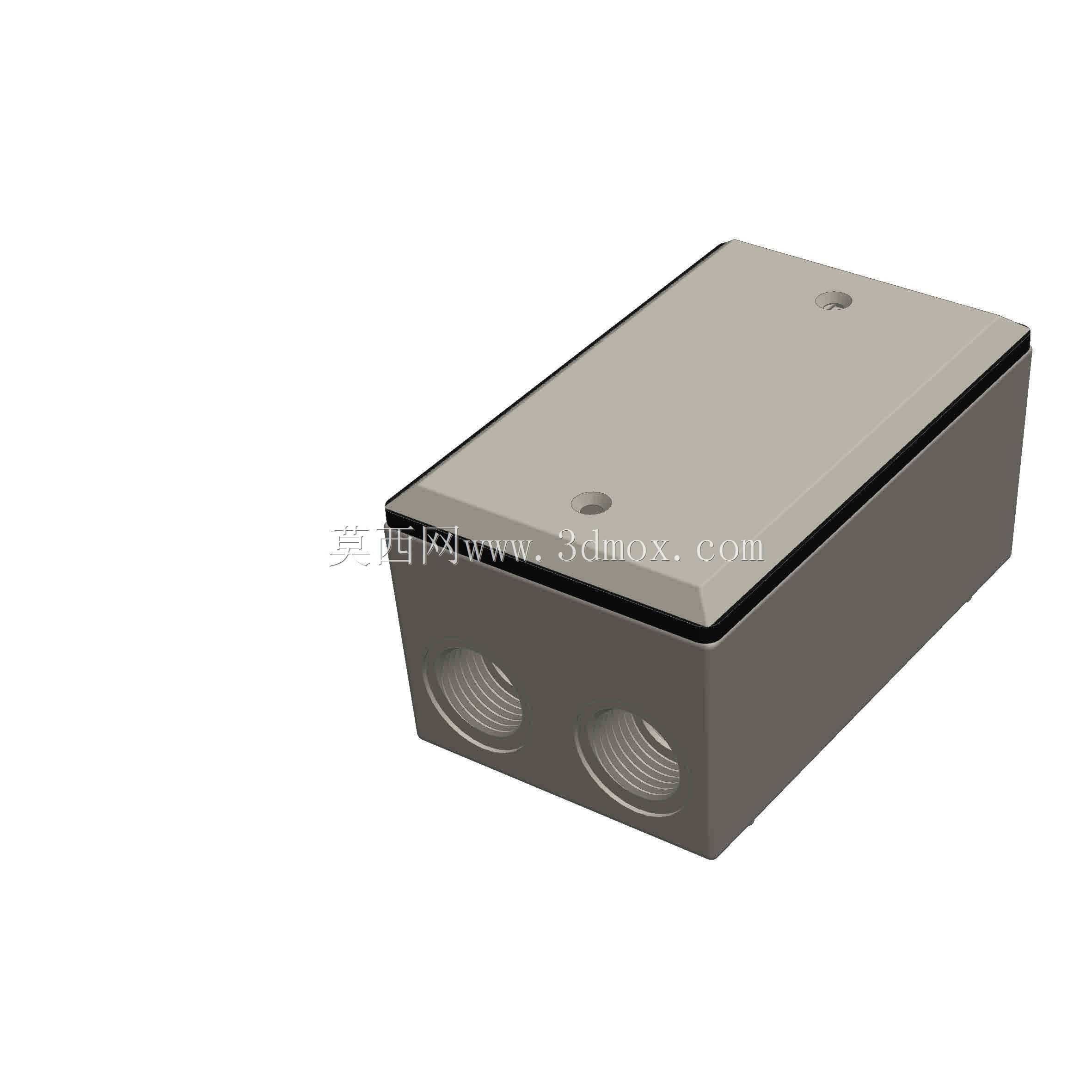

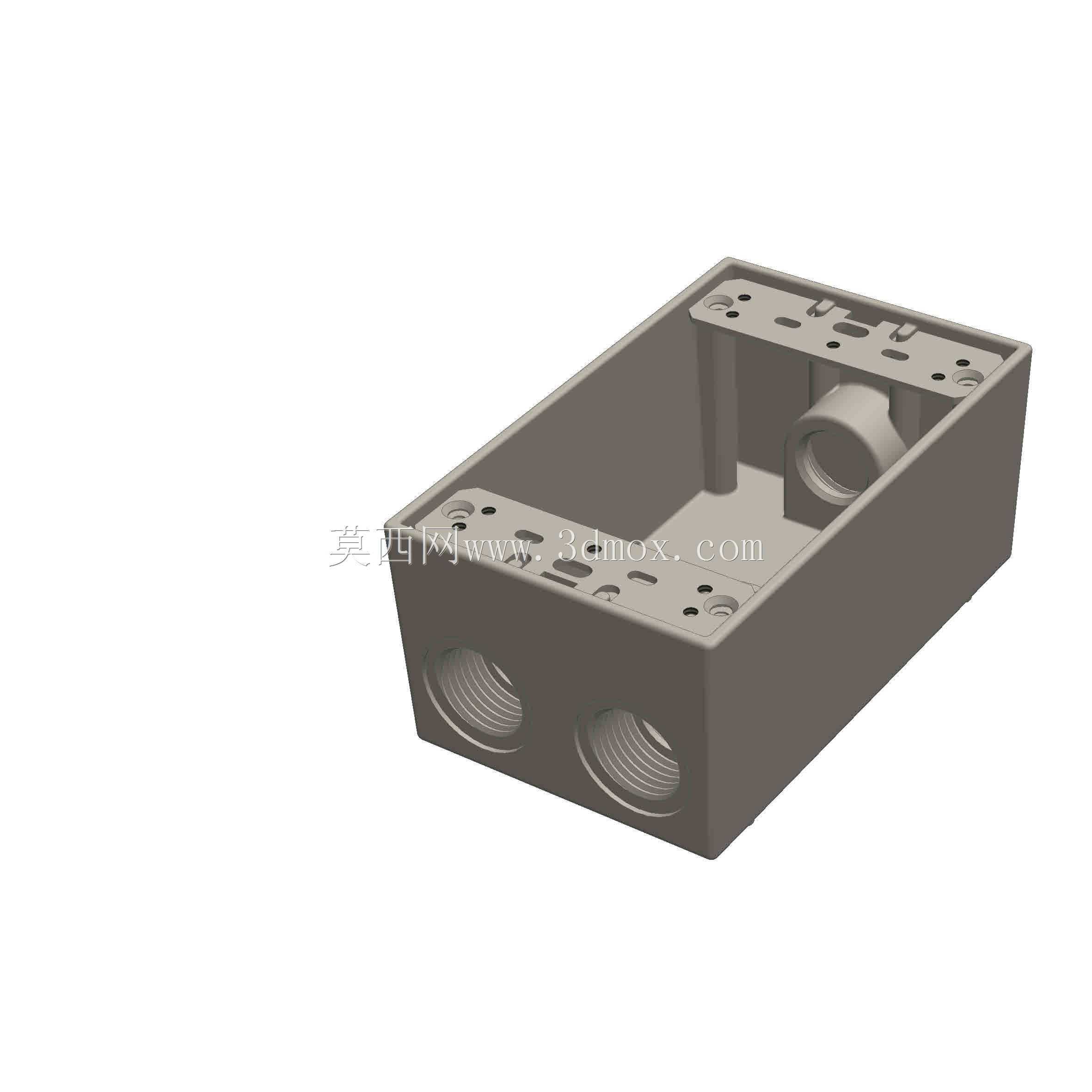

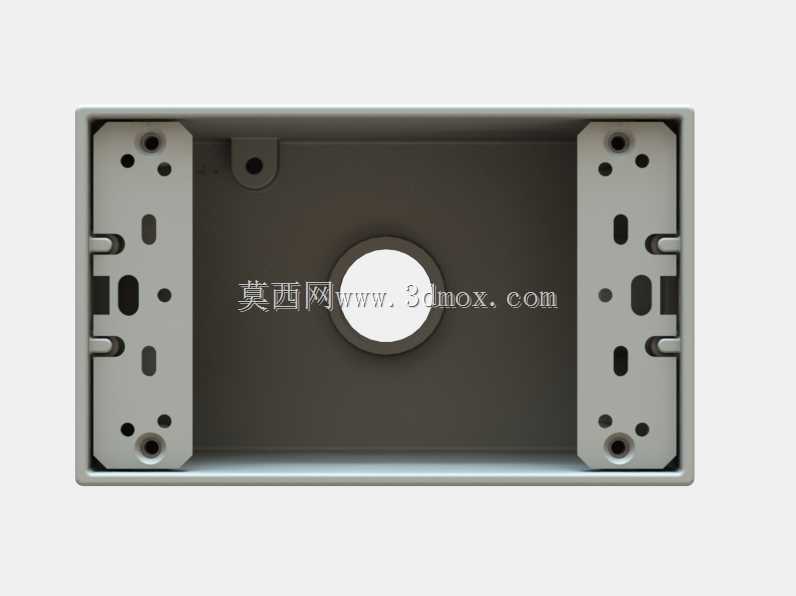

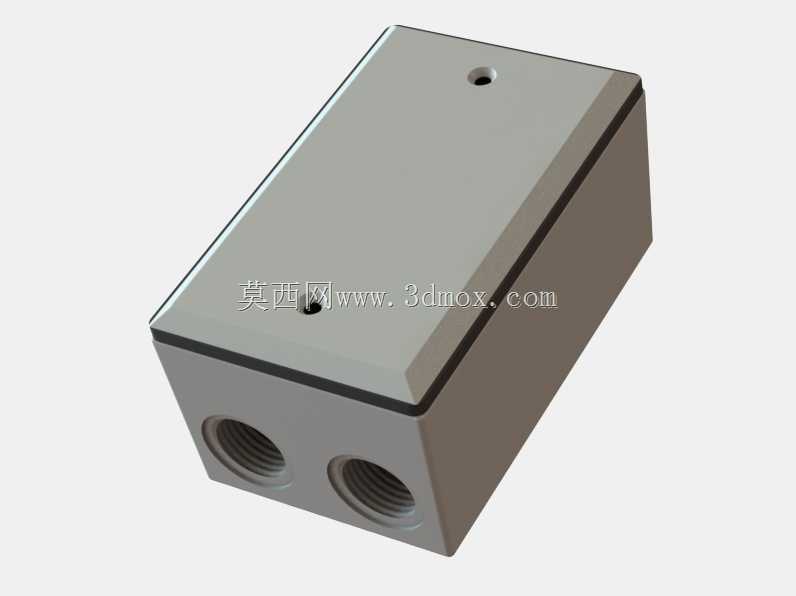

　　从功能特性来看，盒体采用一体式槽型结构，侧壁预留的带螺纹进线孔可适配不同规格的穿线管，敲落式的孔位设计能根据现场布线方向灵活选择开孔位置，不需要额外切割盒体，减少现场施工的加工工作量。盒体内部预留的安装柱带有标准内螺纹，对应开关插座面板的固定孔位，安装柱的位置公差控制在0.2mm以内，能保证后期面板安装时孔位对齐，不会出现螺丝拧不上、面板歪斜的问题。盒体边缘的凸沿结构在预埋时能贴合模板或墙面，避免混凝土浇筑时砂浆灌入盒体内部，减少后期清盒的工作量。盒体底部的固定孔可用于穿设铁丝或膨胀螺丝，在轻质墙体上安装时能直接将盒体固定在墙体基层上，避免后期面板安装后出现盒体松动、凹陷的问题。

　　从设计思路来看，这款接线盒的结构完全围绕现场施工的实际痛点做优化，首先是盒体的壁厚做了梯度设计，进线孔位置的壁厚比盒身主体厚0.8mm，避免穿线时穿线管插接造成孔位开裂；安装柱的位置做了加强筋连接，从柱体根部延伸到盒底和侧壁，即使拧固定螺丝时用力过大，也不会出现安装柱断裂的问题。盒体内部的容腔尺寸做了精准核算，刚好能容纳3组4平方毫米导线的接头，同时预留出足够的操作空间，方便电工后期并线、接线操作，不会因为空间过小导致导线挤压过度，影响绝缘层寿命。考虑到不同施工场景的需求，盒体的多个侧壁都预留了进线孔，不管是垂直方向的上下进线，还是水平方向的左右进线，都能找到对应的孔位，不需要现场额外开孔。

　　从安装边界尺寸来看，这款单联接线盒的外形尺寸适配标准86型面板的安装要求，盒体的外部长宽尺寸为86mm*86mm，预埋深度为50mm，属于常规暗装深度，适配绝大多数民用建筑的墙体厚度，不会出现预埋后突出墙面或者凹进过深的问题。进线孔的中心距盒体边缘的距离为15mm，刚好匹配国内通用的PVC穿线管的安装间距，多盒并排预埋时能保证穿线管排布整齐，不会出现线管挤压的问题。盒体边缘的凸沿宽度为5mm，预埋时凸沿与墙面完成面齐平，后期安装面板后能完全遮盖盒体与墙体之间的缝隙，不需要额外补缝。需要注意的是，这类接线盒仅适用于室内干燥环境，防护等级满足室内低压布线的要求，不能用于户外或者潮湿区域的明装布线场景，预埋时需要保证盒体的水平度偏差不超过1mm，否则后期安装面板会出现歪斜，影响美观。

　　在实际建模过程中，这类结构需要重点关注安装柱的位置公差、进线孔的同轴度、盒体壁厚的均匀性，因为这类配件属于大批量注塑生产的产品，壁厚不均会导致注塑时出现缩痕、翘曲，直接影响成品的装配精度。多实体的建模方式能更方便地调整各个局部结构的尺寸，比如修改进线孔的直径、调整安装柱的高度时，不需要拆分装配体就能直接修改特征，更适配这类小配件的快速迭代设计需求。
