带连接垫圈的棘轮式塑料卡扣铆钉

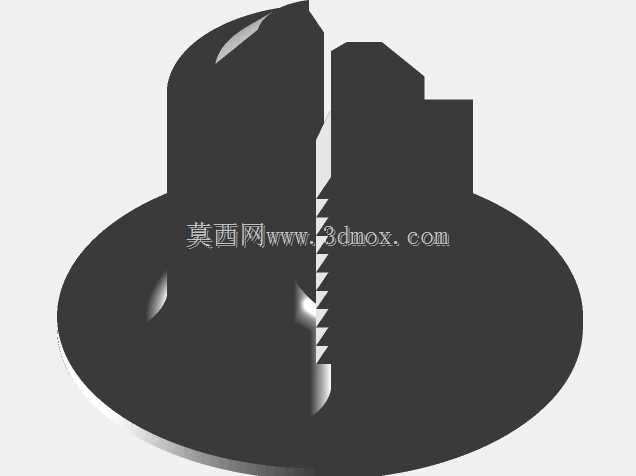

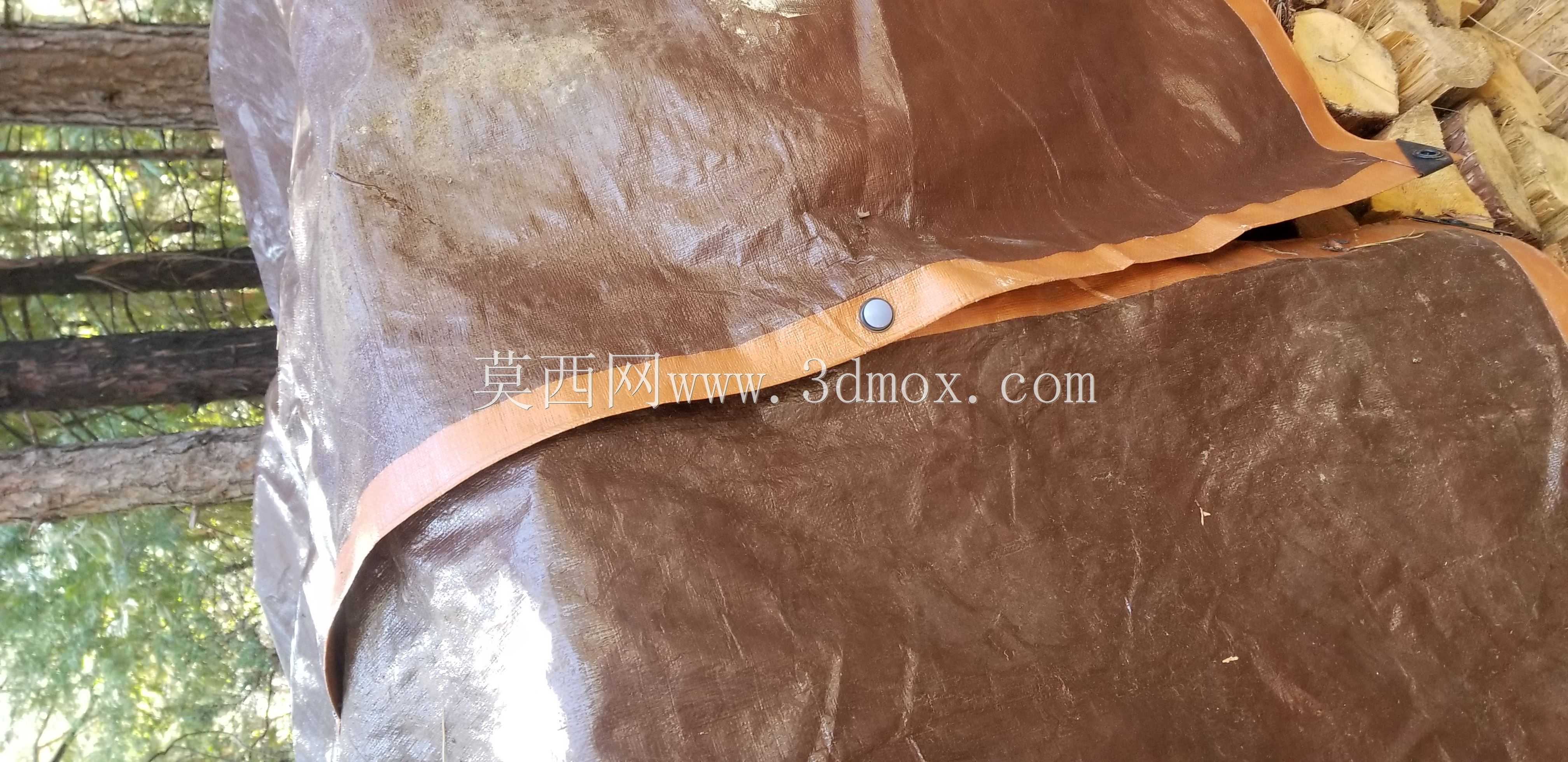

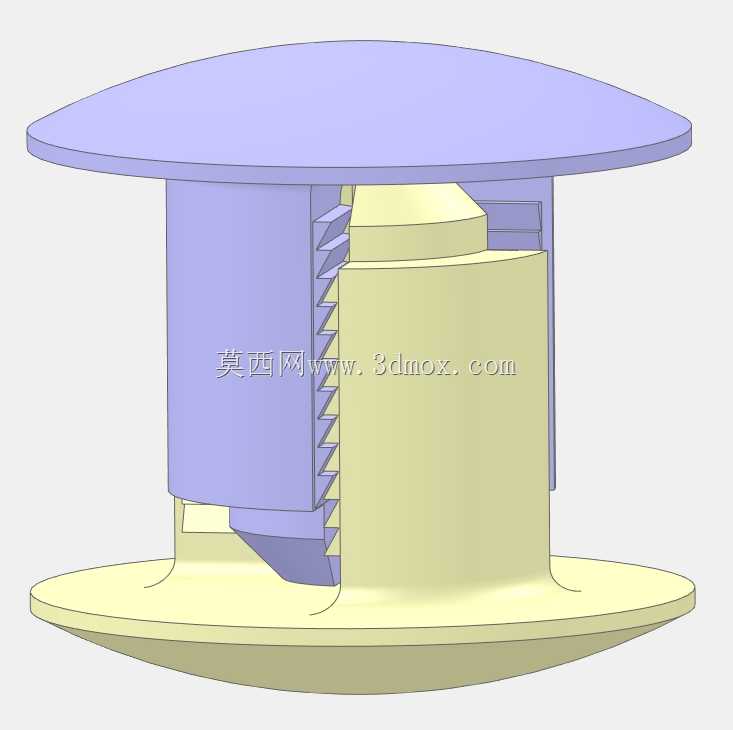

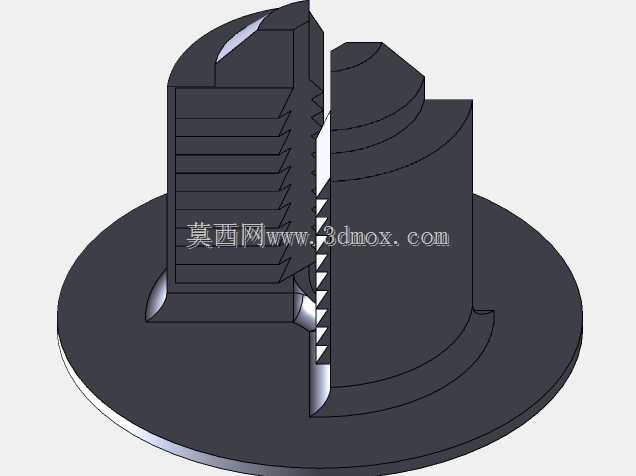

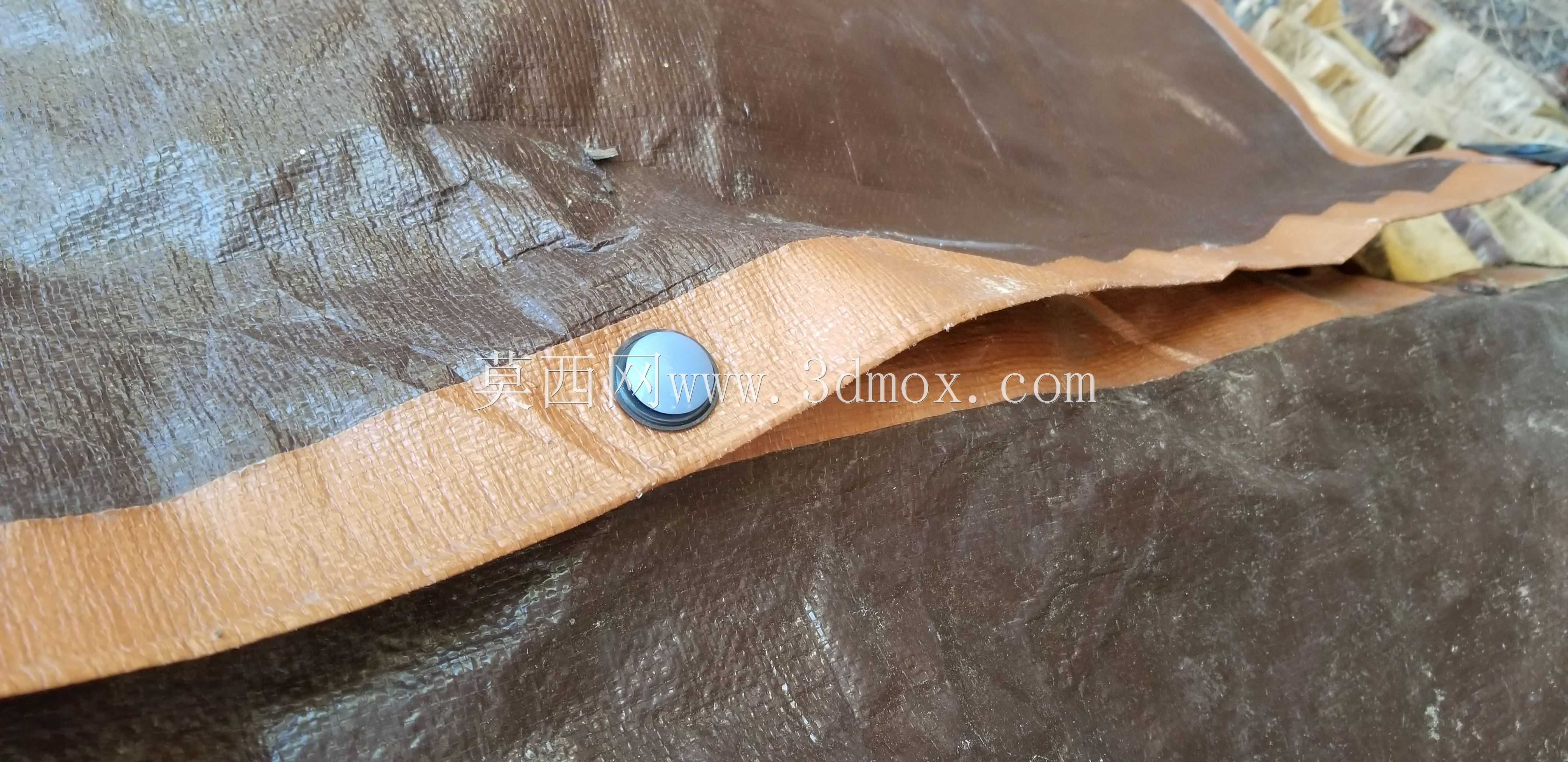

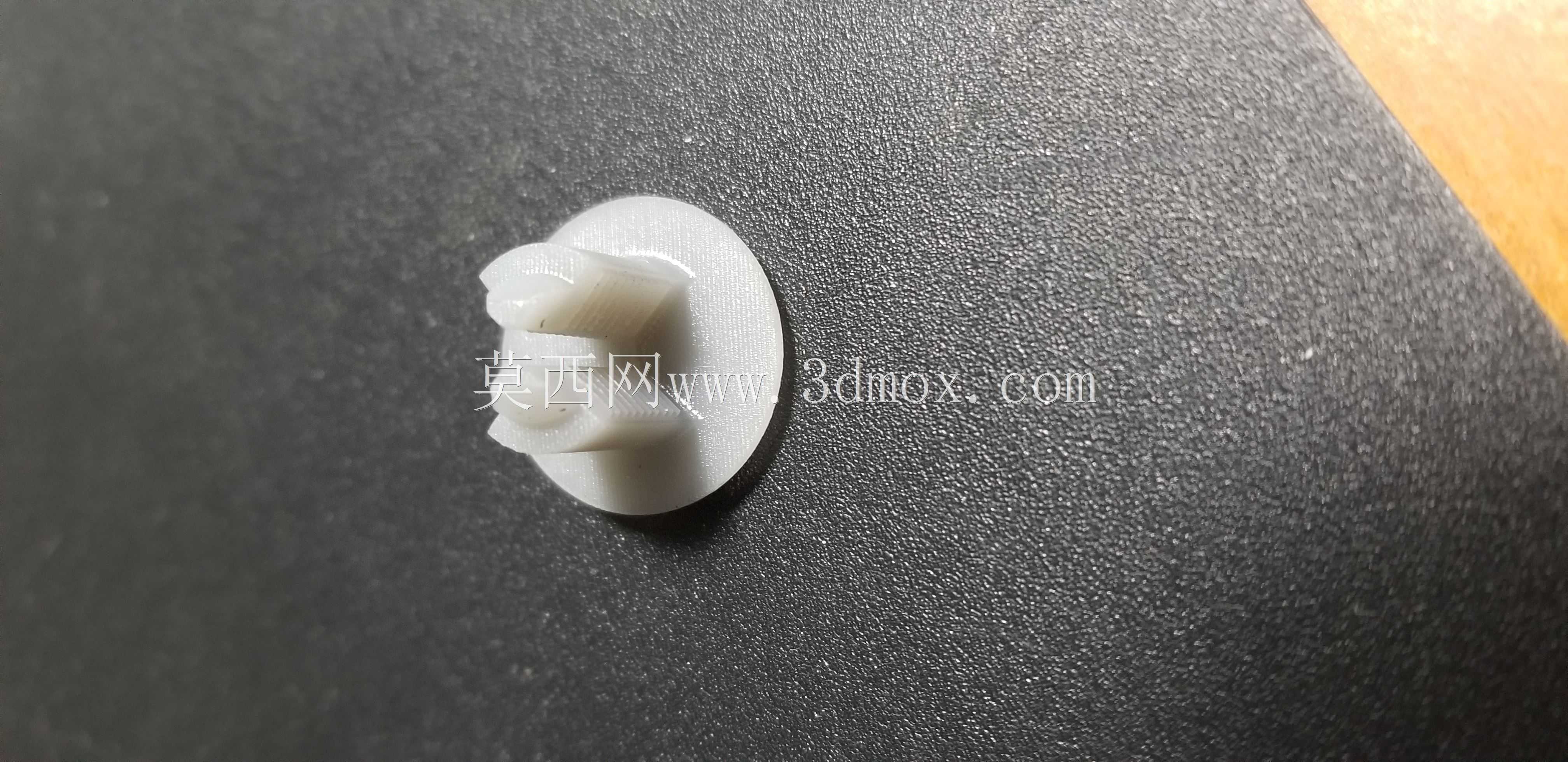

　　这类带连接垫圈的棘轮铆钉，主要面向柔性防水布面的快速拼接固定场景，常见于户外临时围挡、设备防水罩、篷布结构的现场装配环节，替代传统的穿孔捆扎、胶粘固定方式，能在不破坏布面整体防水完整性的前提下，实现多层柔性材料的快速锁合。从结构功能来看，铆钉采用上下双垫圈的夹持设计，上垫圈为大直径薄边圆盘，下垫圈为带承托面的圆盘结构，两个垫圈的接触面能均匀分散夹紧力，避免薄质防水布被局部应力拉扯撕裂，中间的柱体部分采用单侧棘轮齿结构，配合柱体内部的弹性卡合臂，安装时只需将铆钉穿过预开好的安装孔，按压上下垫圈直至卡齿啮合到位即可完成锁止，无需额外工具，拆卸时也可通过撬动卡齿实现无损拆解，可重复使用多次。设计过程中重点优化了棘轮齿的啮合角度与卡合行程，

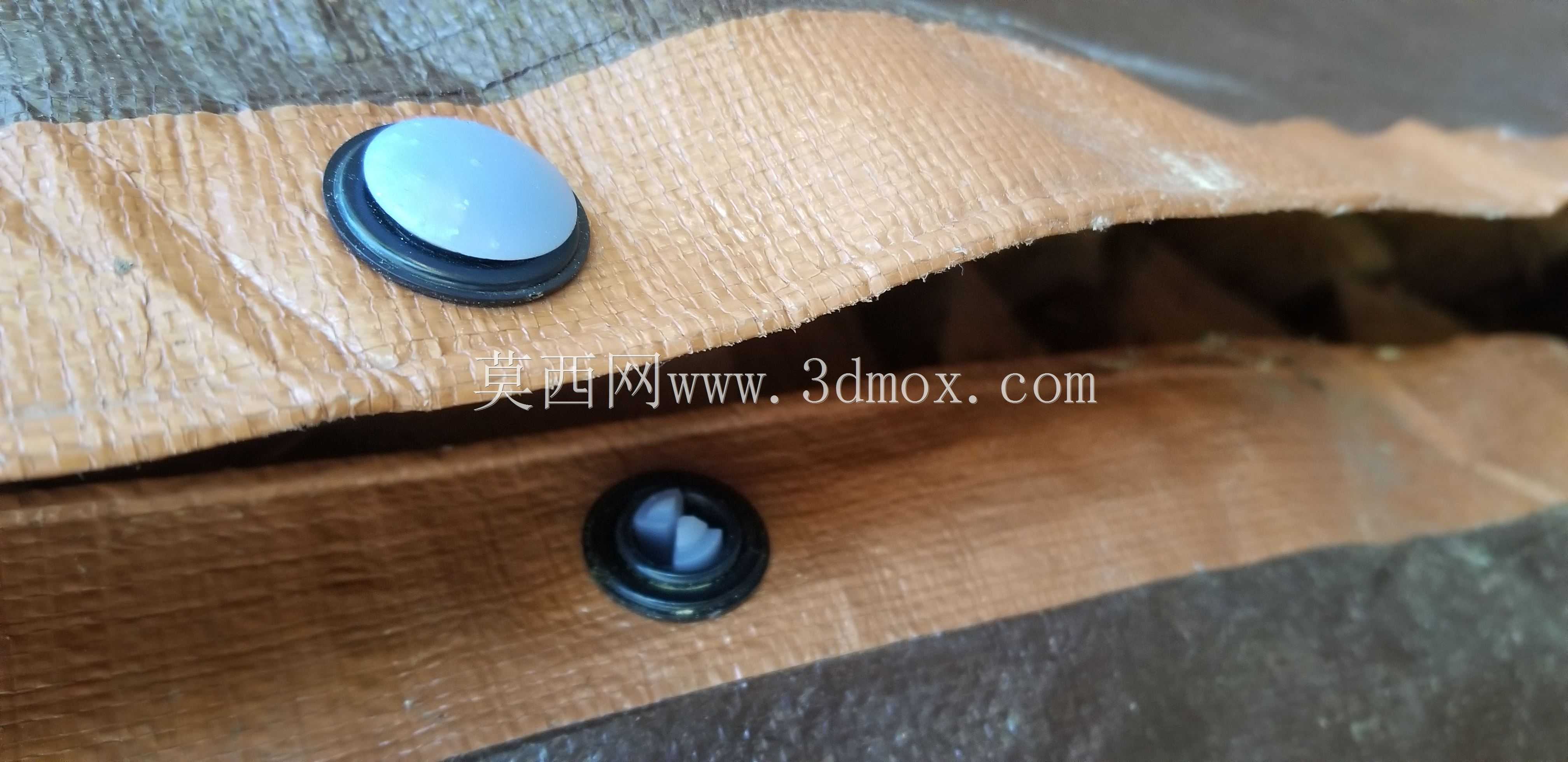

　　齿形采用小倾角止退设计，既保证按压安装时的阻力处于人工可轻松施加的力度区间，又能在锁合后承受足够的轴向拉力，避免布面受风力拉扯、物料挤压时出现松脱；柱体的卡合臂做了厚度渐变处理，根部加厚提升抗疲劳强度，端部做导向斜角，方便穿过不同厚度的叠层布面，适配的安装厚度覆盖常规防水布的双层到四层叠接需求，无需根据布厚更换不同规格的紧固件。安装边界方面，上垫圈的外径尺寸足够覆盖常规冲孔的毛边区域，即使安装孔存在1mm以内的位置偏差，垫圈也能完全遮盖孔位间隙，避免雨水从孔位缝隙渗入；下垫圈的承托面做了微弧过渡，不会在布面弯折时形成硬棱割伤布材，柱体的最大外径控制在合理范围，对应的安装冲孔直径无需过大，减少对布面整体强度的削弱。实际使用中，

　　这类铆钉不仅适用于防水布的连接，也可用于薄塑料板、皮革、无纺布等柔性或薄质片状材料的快速固定，在设备维护、临时工装搭建、户外设施装配场景下，能大幅降低紧固件的安装工时，相比传统的螺丝螺母配合垫片的固定方式，无需在安装背面预留操作空间，单面即可完成全部装配动作，适合狭窄空间内的布面固定作业。结构上的棘轮锁止机制没有采用全周齿设计，而是单侧排布齿形，既减少了注塑成型时的模具结构复杂度，也降低了按压安装时的对位要求，即使安装时存在小幅转动，也不影响卡合锁止的可靠性，整体采用韧性塑料材质成型，具备一定的抗形变能力，在户外温差变化、紫外线照射环境下，能保持足够的卡合力，不会轻易出现脆断松脱问题。
