麦克马斯特卡尔接球锁合五金构件

　　在工业锁闭、工位定位以及小型工装快换的场景里，这类带接球结构的锁合构件是很常见的功能性零件，很多设备的舱门快锁、工装模块快速对接、输送线工位挡停定位都会用到类似结构，之前不少做设备改造的工程师找对应配件的时候，经常碰到标准件库没有对应安装位型号的问题，要么是安装孔距对不上现有机架的孔位，要么是接球的行程和锁止力度匹配不上实际工况，最后只能自己测绘实物做逆向建模。

　　这个构件的核心功能是通过中间的弧形接球槽完成对配套球头销的卡合锁止，当配套的球头部件推入接球槽时，构件两侧的弹性形变区域会产生微小张开量，让球头顺利卡入槽内的定位弧面，到位后弹性结构回弹，把球头牢牢限制在槽内，不会因为设备运行的振动出现松脱，需要解锁的时候只需要施加对应方向的拔出力，就能让结构再次微张完成脱开，整个锁止和解锁的过程不需要额外的紧固件，操作效率比传统的螺栓锁合高很多，适合需要频繁开合、快速对接的工位。

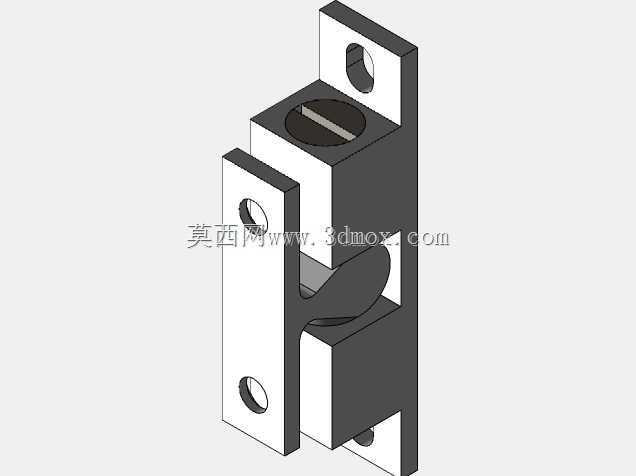

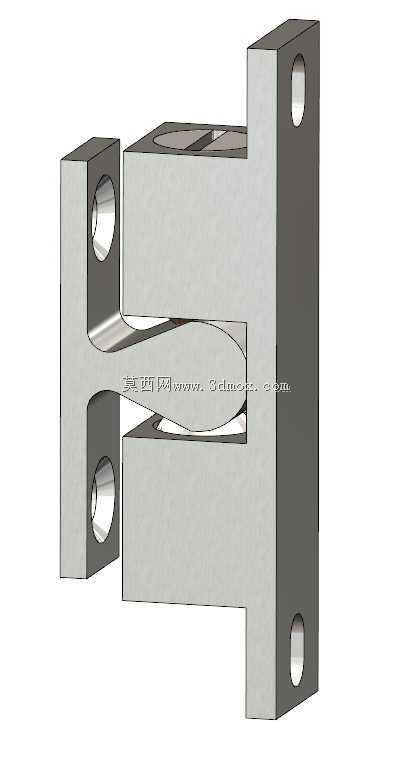

　　从结构设计的角度看，这个构件采用了对称式的双安装耳布局，左右两侧的安装耳上都加工了贯通的安装孔，用来穿螺栓把整个构件固定在机架或者设备基体上，中间的主体部分做了上下两层的悬臂结构，两层悬臂之间留出了刚好容纳球头的间隙，接球的弧面做了光滑的过渡处理，避免球头卡入的时候出现卡滞或者刮蹭，弧面的曲率和配套球头的曲率做了匹配设计，保证卡合之后接触面积足够，不会出现点接触导致的应力集中，长期使用也不容易出现磨损变形。

　　设计的时候特意做了三种安装配置，分别对应左装、右装、中间安装的不同工况，不管是把构件装在固定机架上对接活动端的球头，还是装在活动舱门上对接固定端的锁座，都能找到对应的安装方向，不需要额外做结构修改。安装边界上，两侧安装耳的孔距是按照常用的工业铝型材安装孔间距做的适配，安装孔的直径适配常用的内六角圆柱头螺栓，构件的整体厚度控制在常规钣金机架的安装间隙范围内，不会出现装上去之后和周边结构产生干涉的问题，主体部分的高度也做了优化，保证球头卡入之后有足够的啮合深度，同时不会因为整体高度过高占用太多安装空间。

　　实际应用的时候，这类构件经常用在设备安全门的快锁结构上，比如自动化设备的防护门，关上的时候门体上的球头销直接卡入这个接球构件，就能完成门体的锁止，不需要操作人员额外拧动锁扣，开门的时候直接拉门就能解锁，兼顾了安全防护和操作便捷性；还有模块化工装的快速对接场景，不同的工装模块上装球头，设备基座上装这个接球构件，换工装的时候直接把模块推到位就能完成定位锁止，换型时间比传统的螺栓固定缩短百分之八十以上；另外在输送线的工件托盘定位上，托盘到位之后底部的球头卡入线体上的接球构件，就能把托盘精准固定在工位上，避免加工或者装配的时候托盘出现移位。

　　建模的时候需要重点关注几个结构细节，首先是悬臂部分的厚度，这个厚度直接决定了锁止的力度和结构的疲劳寿命，太厚的话悬臂弹性不足，球头卡入的时候需要的推力太大，操作手感差，太薄的话长期使用容易出现塑性变形，导致锁止间隙变大，锁止可靠性下降；然后是接球弧面的表面粗糙度，弧面如果太粗糙，球头卡入和拔出的时候摩擦力太大，不仅操作费力，还会加快接触面的磨损，所以建模的时候弧面要做连续的曲率过渡，不要出现折线或者棱角；还有安装孔的位置度，两个安装耳上的孔要保证同轴度，不然装螺栓的时候会出现别劲的问题，导致构件安装之后出现内应力，影响悬臂的弹性形变。

　　另外这个构件的安装面做了平面度要求，安装的时候要保证和基体的安装面完全贴合，如果安装面有倾斜，会导致接球槽的位置出现偏移，球头卡入的时候不能完全啮合，容易出现松脱的问题。在不同的使用场景下，可以根据实际需要调整接球槽的开口大小，开口大一点的话对接的时候容错率更高，适合定位精度要求不高的快换场景，开口小一点的话锁止更紧密，适合定位精度要求高的加工工位。
