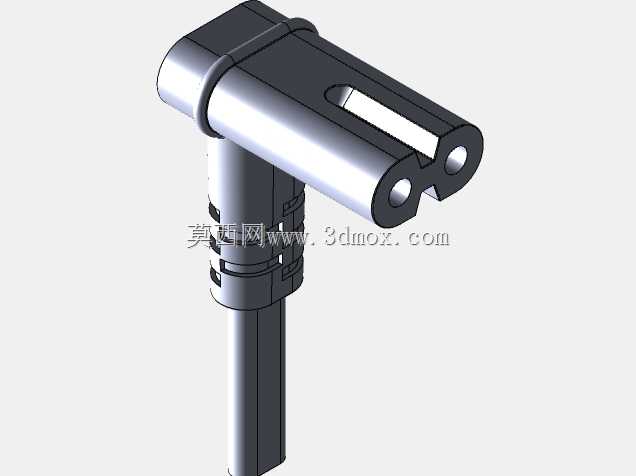

90度弯角C7八字尾电源插头结构

　　日常做消费电子外设的结构适配时，经常会碰到设备贴墙安装、布线空间局促的场景，直头C7插头往往会因为尾部出线的直线走向，顶到墙面或者设备后方的遮挡结构，要么插不到位导致接触不良，要么硬生生把电源线折出死弯，长期使用内线芯断裂引发接触故障，这种90度弯角的C7插头就是针对这类痛点做的结构优化。这款弯角插头的插合端完全沿用标准C7接口的尺寸规范，两个平行的圆形插针孔位间距、插合面的轮廓尺寸完全符合通用八字尾插座的适配要求，和常规直头C7插头的安装兼容性完全一致，不需要对设备端的插座做任何改动就能直接替换使用，不会出现插不进、接触松垮的问题。从结构布局来看，插头的出线方向和插合面呈90度垂直转向，

　　插合后线缆会顺着设备外壳或者墙面的方向平行延伸，不会像直头那样向后突出占用纵向空间，在显示器背部、壁挂式小家电、贴墙安装的网络设备这类后方预留间隙不足的场景里，能把插头插合后占用的后方空间压缩60%以上，完全避免线缆被挤压弯折的问题。建模过程中首先锁定了插合端的基准尺寸，严格匹配通用C7插座的插合公差，插合面的导向倒角做了0.8mm的圆弧处理，插拔时能自动导正位置，不会因为轻微的对位偏差刮伤插座的接触弹片。插头的主体外壳做了分模线的隐藏处理，上下壳的扣合位置设置在插头侧面的非外观面，装配后缝隙均匀控制在0.1mm以内，既满足外壳的结构强度要求，也不会在外观面留下明显的合模痕迹。尾部的线缆防弯折结构做了多级过渡的锥度设计，

　　从插头主体的硬胶部分到线缆外皮的软胶部分，硬度逐级降低，弯折时应力会分散在整个过渡段，不会在某一个位置产生应力集中，哪怕长期反复弯折线缆，也不会出现外皮开裂、内芯折断的问题。插针的固定结构在外壳内部做了限位卡槽，插针压接导线后直接卡入卡槽定位，注塑填充外壳时不会出现插针偏移、错位的问题，能保证长期插拔后插针的位置度始终符合适配要求，不会出现插偏、单针接触的情况。安装边界方面，这款插头插合后，垂直于插合面方向的总突出长度比常规直头C7插头缩短近三分之二，在设备后方预留间隙不足15mm的场景下也能完全插合到位，出线方向的转弯半径控制在10mm以内，线缆顺着平行于安装面的方向引出后，不会额外占用后方的布线空间。

　　外壳的握持部分做了细微的防滑纹理处理，插拔时手指接触的位置摩擦力足够，不需要用太大的力气就能完成插拔操作，也不会因为手滑拉扯到线缆部分导致线芯和插针的连接部位松脱。内部的导线压接位置预留了足够的容腔，能适配0.5平方到0.75平方的常规两芯电源线，压接后的接点不会和外壳内壁产生干涉，装配后不会出现内部挤压导致的线芯破损问题。在实际的设备适配场景里，这类弯角插头除了用在贴墙安装的显示设备上，也适配桌面下挂式的电源适配器、嵌入式安装的小型家电、机柜内部侧装的供电设备等布线空间受限的位置，相比直头插头能大幅优化布线的整洁度，减少线缆弯折带来的可靠性隐患。建模时对插合端的所有配合尺寸都做了公差校验，插针的伸出长度、插合面的凹陷深度都严格匹配通用接口的尺寸要求，和市面上主流的C7插座适配时，插拔力控制在合适的区间，既不会因为太松容易脱落，也不会因为太紧导致插拔困难。外壳的壁厚设计均匀控制在1.5mm，既能满足日常使用的抗摔、抗挤压强度要求，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题，转角位置都做了圆角过渡，没有尖锐的棱角，日常使用时不会划伤手或者刮蹭周边的布线。
