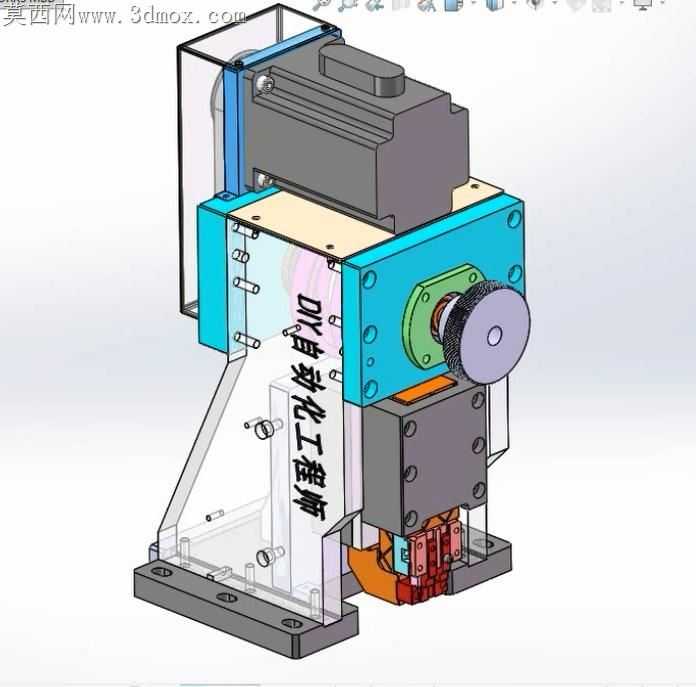

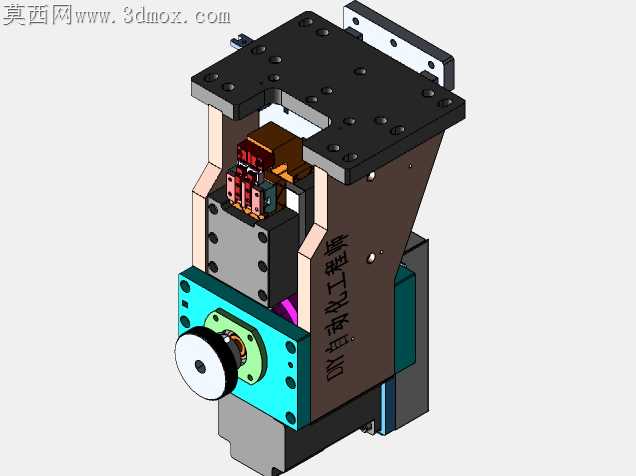

产线工位定位动作的卡滞隐患,大多藏在安装座与传动件的配合间隙里,常规立式定位机构占用竖直空间大,多工位排布时容易和上下料机械手产生运动干涉,这款斜置布局的定位结构刚好避开了这类空间矛盾。斜向的主体安装座没有采用整块料铣削的方案,侧壁做了等厚减重槽,既保留了安装面的刚性,又能给内置的气动元件留出走线与散热空隙,不会因为长时间往复动作导致腔体积热影响密封件寿命。前端的定位轮座采用分体式锁固设计, turquoise色的安装板和主体座之间配了两个定位销,装配时不需要反复打表找正,销孔配合选用H7/g6的间隙公差,既能保证拆装后重复定位精度控制在0.02mm以内,又不会因为过盈配合导致维修拆件时刮伤安装面。内置的驱动组件没有直接固定在主体壳体内壁,而是通过一块独立的转接板锁附在顶部安装板下方,驱动件的输出端和定位轮之间加了缓冲垫块,往复动作时的冲击力不会直接传导到顶部安装法兰,能减少固定螺丝的疲劳松动风险。侧面的走线槽做了内嵌式设计,气管和传感器线缆顺着壳体侧壁的凹槽排布,不会外露在运动路径上,避免长期往复动作磨破管线导致停机。前端定位轮的端面做了沉孔设计,锁紧螺丝完全藏在轮体内部,定位接触工件时不会因为螺丝凸起刮伤工件表面,轮体和转轴之间配了微型轴承,转动时的阻尼感均匀,不会出现偏摆蹭到周边防护板的情况。顶部安装法兰的螺丝孔做了锪平处理,锁附螺丝时螺丝头完全沉入法兰面,不会和上层安装板产生间隙,保证整个机构安装后的垂直度偏差控制在允许范围内。壳体侧壁的加强筋顺着斜向受力方向排布,不是常规的横竖交叉筋条,定位动作产生的反作用力能顺着筋条直接传导到顶部安装法兰,不会在壳体拐角处产生应力集中,长期高频动作也不会出现壳体开裂的问题。
