矿用物料干燥处理成套设备结构设计

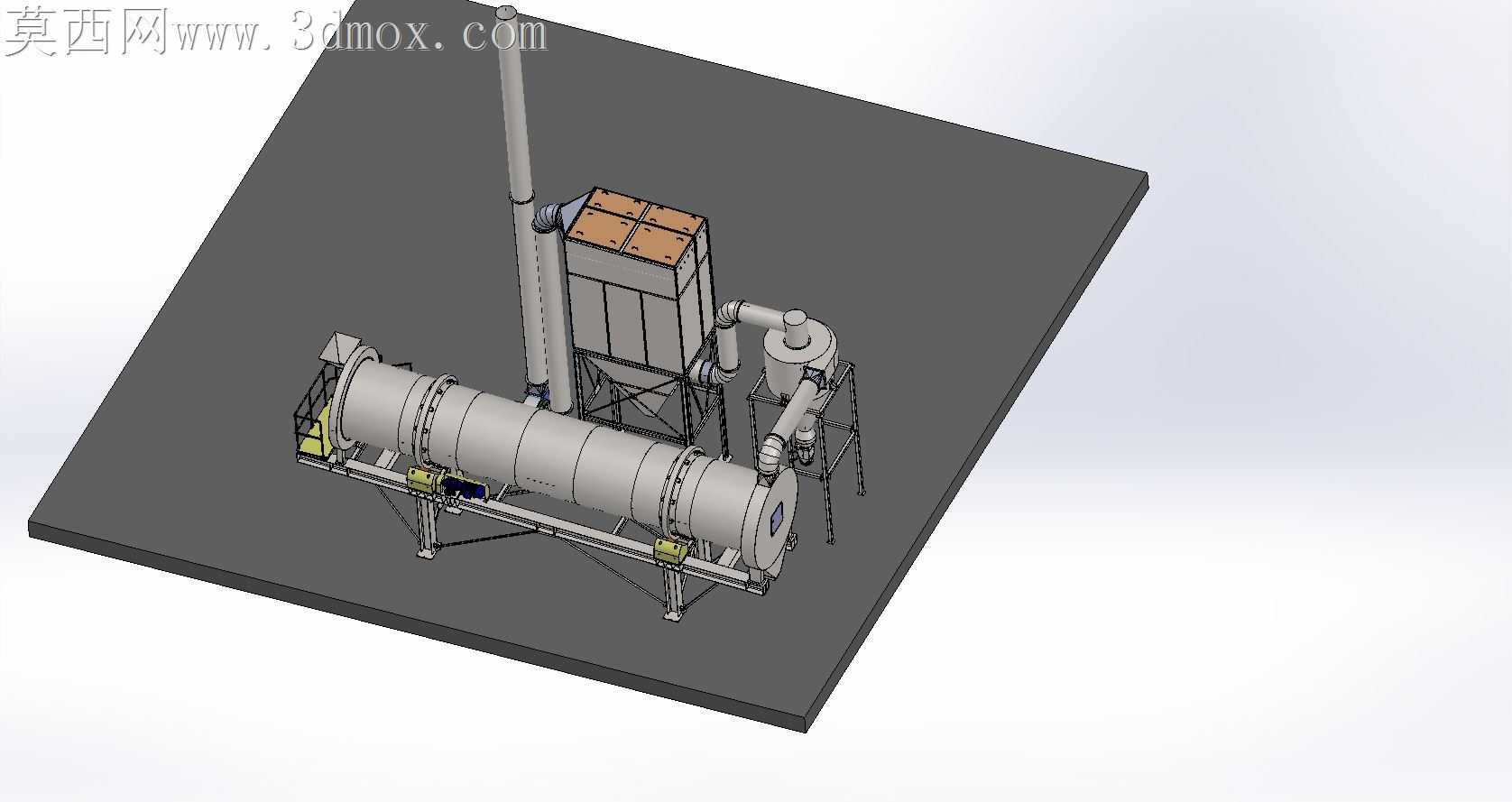

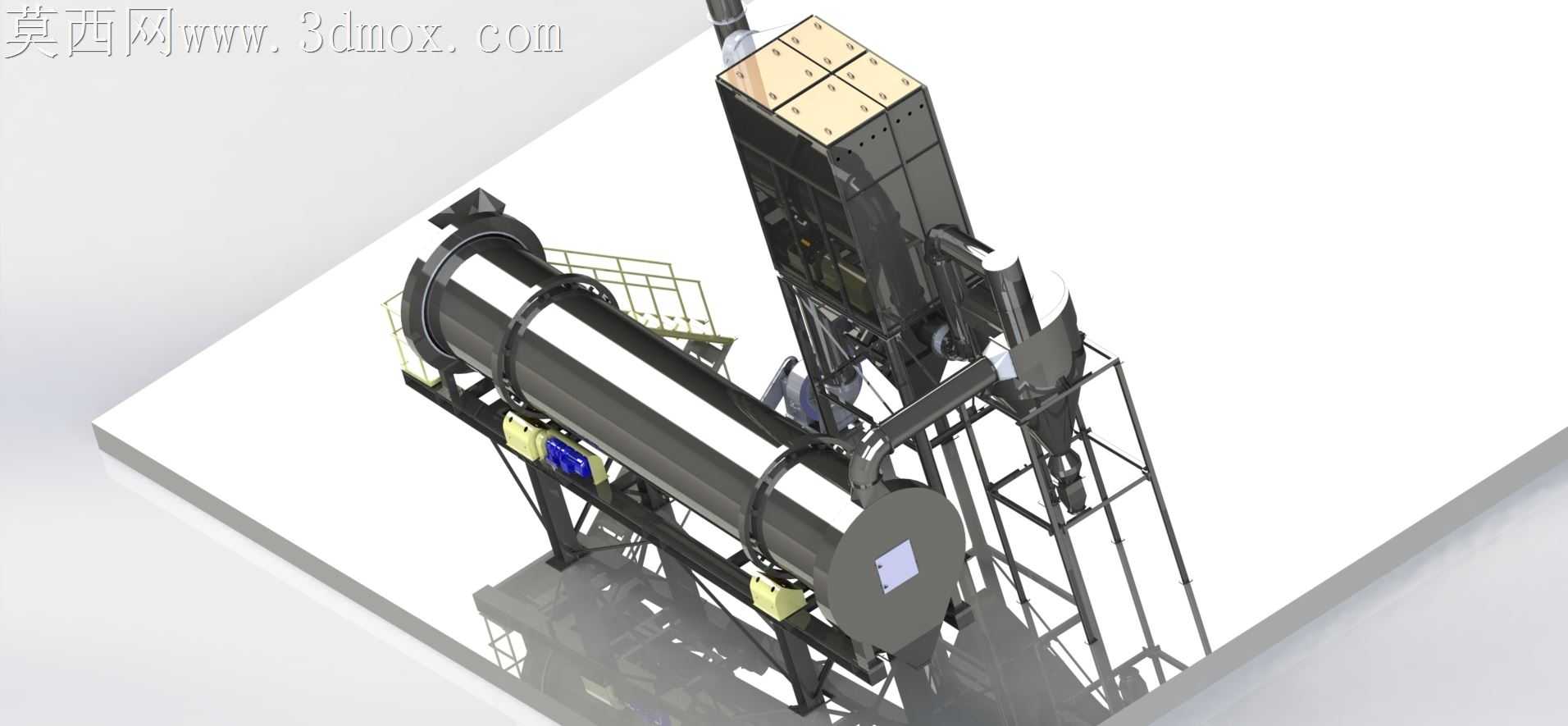

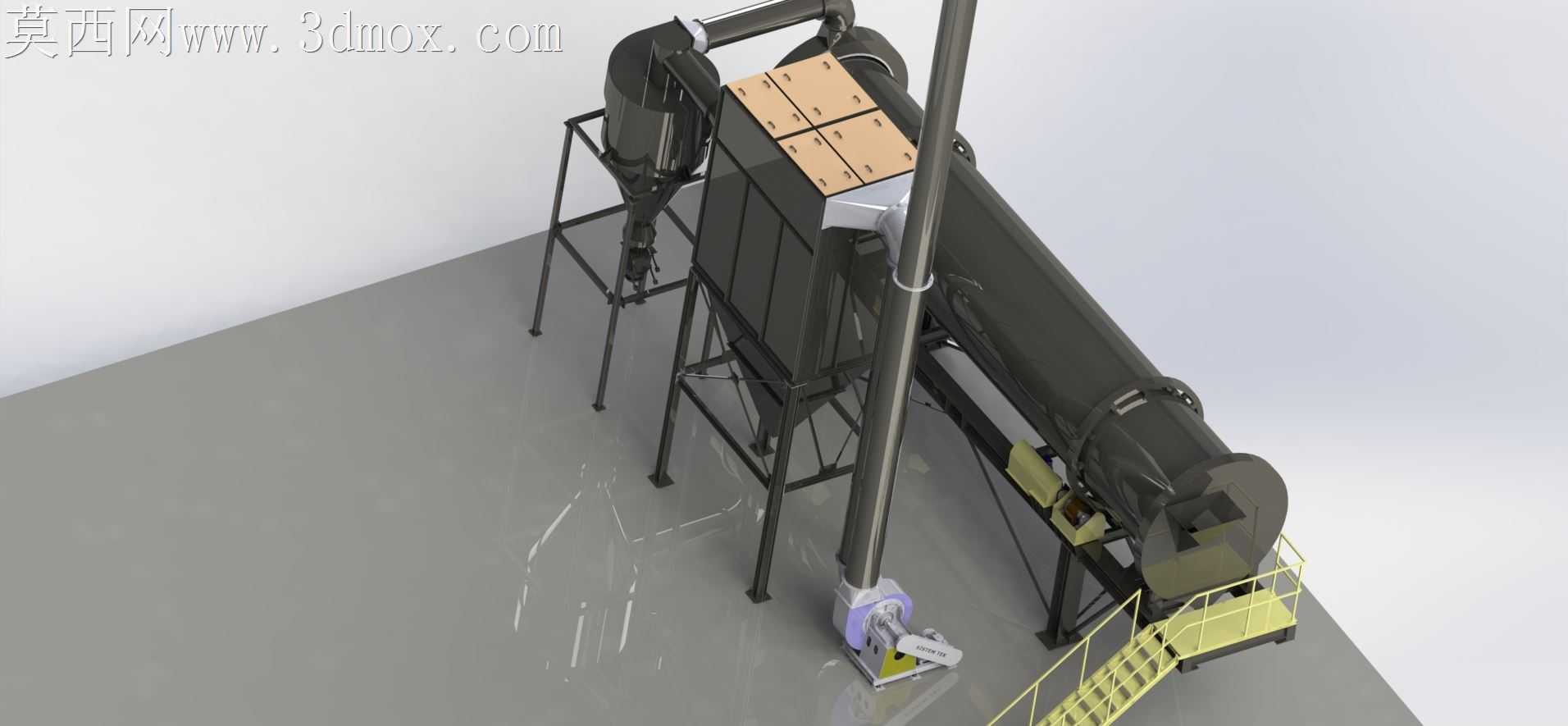

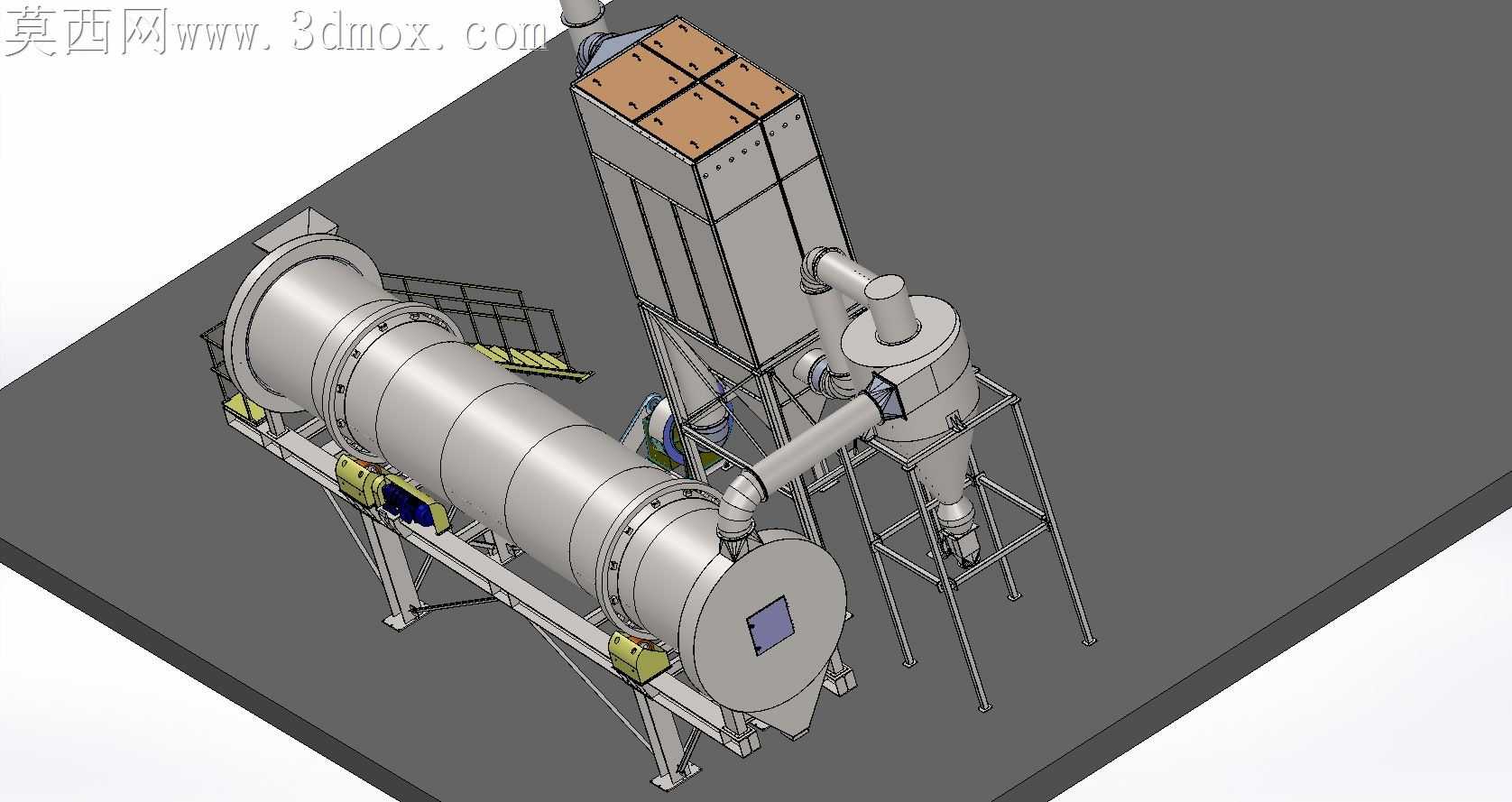

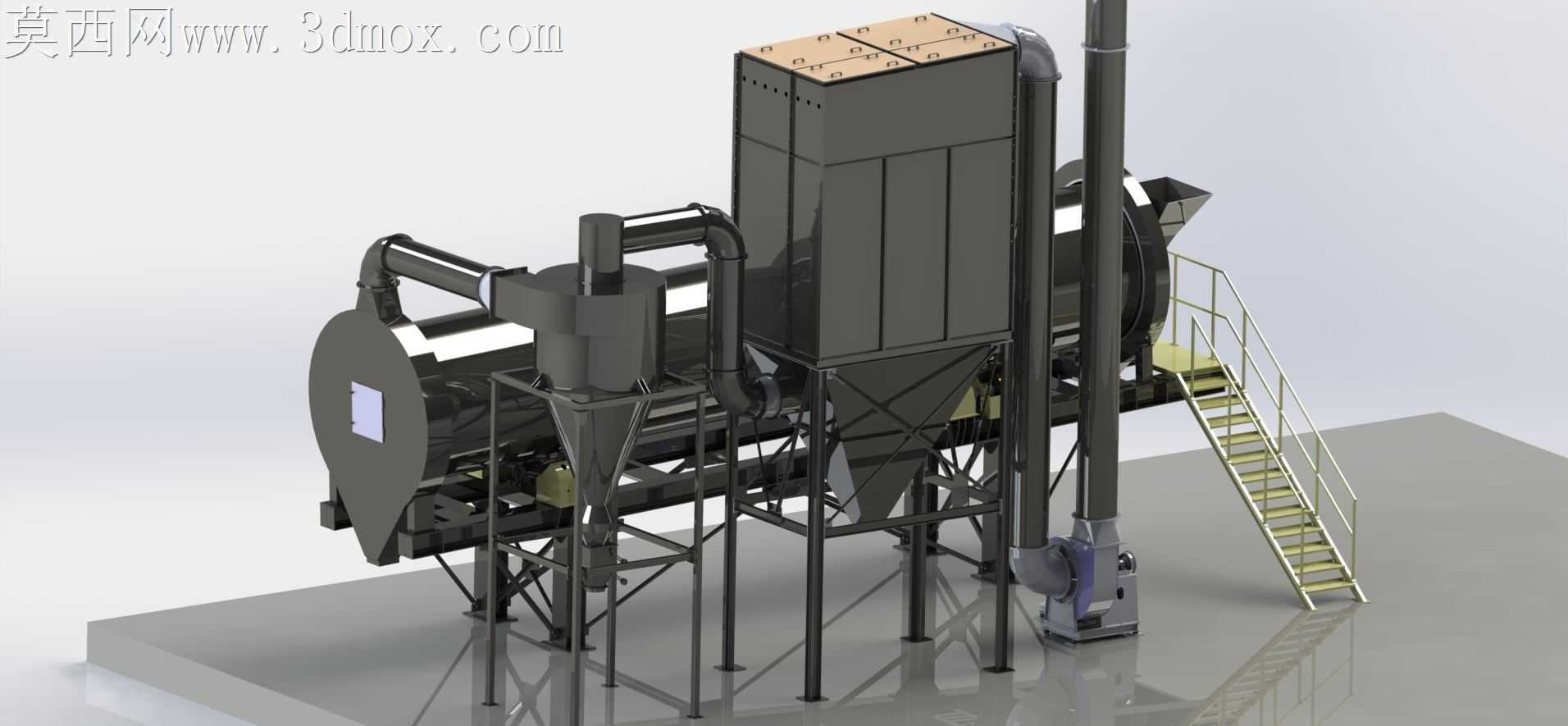

矿井下升井的原煤与伴生物料含水率波动极大，传统干燥设备常出现管路积料、除尘段漏风、检修平台干涉的现场痛点，这套干燥系统的结构设计完全围绕井下物料的高湿高粉尘特性做适配。锥底料仓的壁板倾斜角度没有照搬通用烘干设备的45度设计，而是针对矿料的安息角调整到52度，壁板内侧预留了3mm的衬板安装余量，避免长期冲刷导致的仓壁磨穿，锥段与直筒段的连接法兰特意加宽了密封面宽度，配套的梯形密封槽能嵌入耐高温石棉盘根，杜绝高湿含尘气体从拼接缝隙溢出。旋风分离段的进风口采用偏心切向布局，入口处做了15度的向下倾角，高湿含尘气流进入后不会在入口处形成涡流积料，旋风筒的内壁没有做多余的曲面凸起，所有焊缝位置都打磨成R5的圆弧过渡，避免湿料黏附在焊缝死角造成堵塞。烘干滚筒的托轮支撑座特意做了可调式腰型孔设计，现场安装时可以根据基础沉降情况微调滚筒的倾斜角度，滚筒两端的密封采用了双层迷宫式结构，外层挡料圈能拦截大颗粒物料甩出，内层密封片贴合滚筒端面，减少热风泄漏带来的热损耗。侧边的检修楼梯踏步采用了防滑花纹钢板，每级踏步的高度控制在180mm，扶手的转弯处没有做直角拼接，全部采用圆弧过渡，巡检人员携带工具上下时不会被棱角磕碰。管路系统的弯头全部采用大曲率半径设计，弯头外侧做了加厚耐磨处理，含尘气流高速通过时不会快速磨穿管壁，管路与设备主体的连接位置都加装了软连接段，能抵消设备运行时的振动传递，避免长期振动导致的法兰螺栓松动。配套的布袋除尘段灰斗采用了双锥斗设计，每个锥斗下方都预留了卸灰阀的安装空间，灰斗壁上加装了振动器的安装座，湿粉黏附在壁面时可以通过振动辅助落料，不会出现架桥堵料的情况。整套设备的支撑框架全部采用型钢拼接，立柱与横梁的连接位置都加了三角加强筋，设备满负荷运行时框架的形变量控制在0.5mm以内，不会因为振动导致管路错位、设备偏移。
