工业立式洗涤器成套设备三维设计

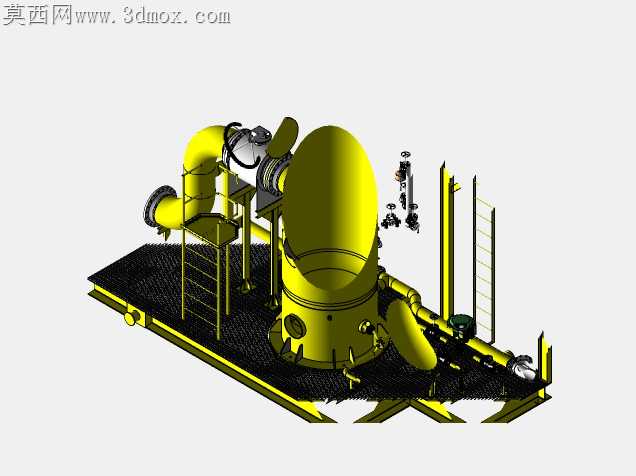

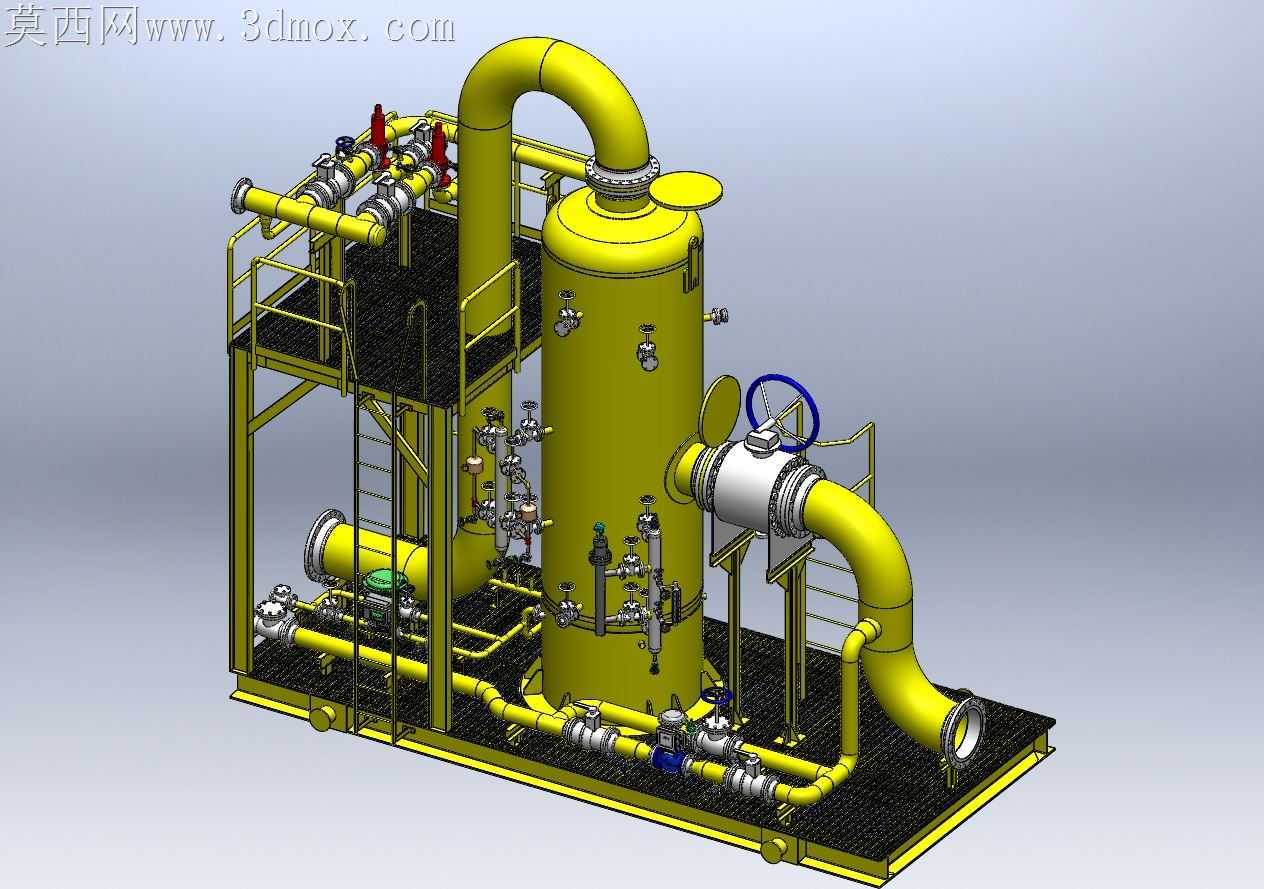

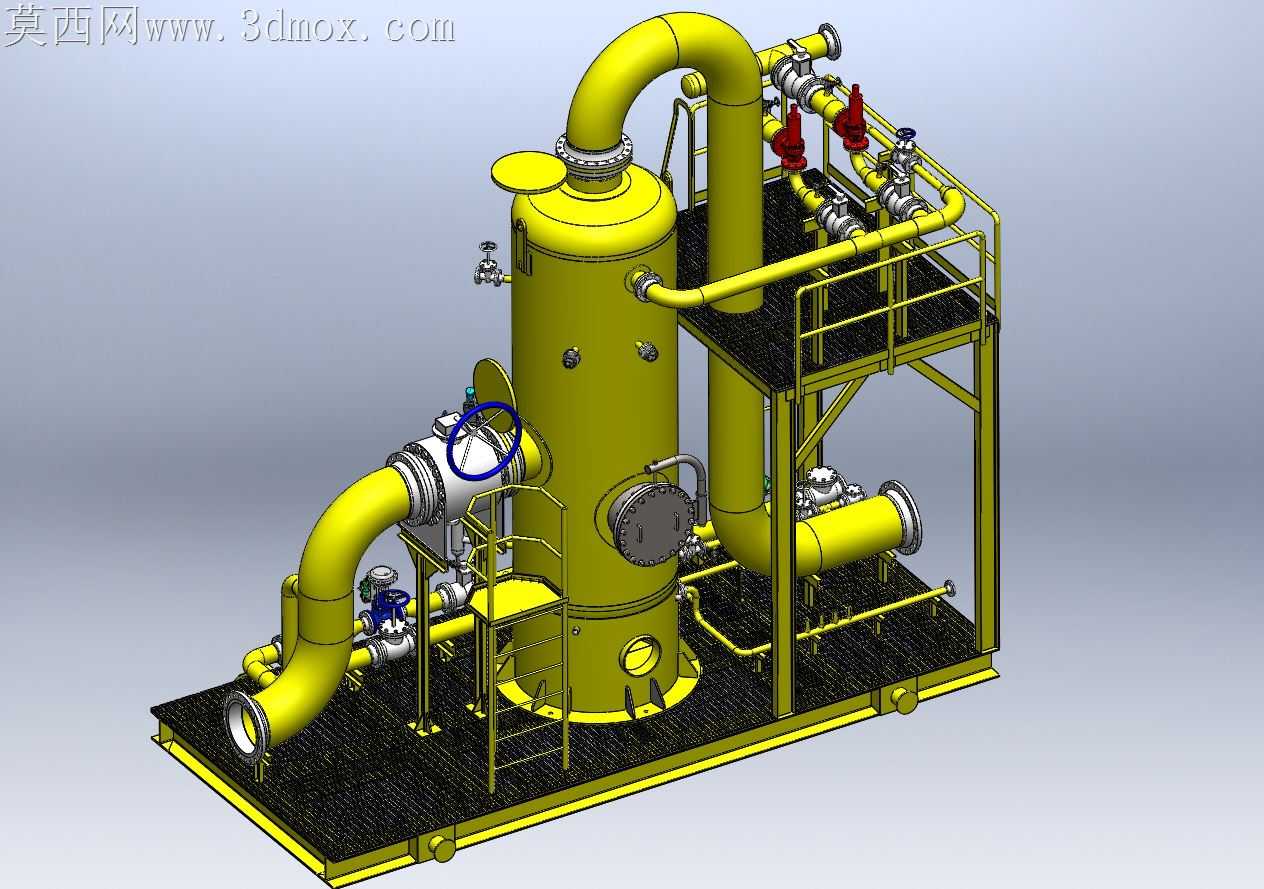

本作品为工业立式洗涤器成套撬装设备的三维建模成果，建模过程中严格遵循工业设备设计规范，对整套装置的所有结构进行1:1比例还原，确保各部件尺寸匹配、装配关系准确无误。模型主体包含立式洗涤塔本体、配套工艺管线、操作检修平台、支撑底架、附属阀组与仪表组件几大模块，建模时先搭建整体撬装底座的框架结构，采用型钢焊接框架的结构逻辑还原底座承重结构，表面铺设防滑操作平台板，预留设备安装定位点位，保证整体结构的承重合理性。主体洗涤塔采用立式圆柱形罐体结构建模，分别还原了上下封头、筒体、管口支座、人孔结构，塔体表面布置的压力表、液位计、取样阀等附属仪表与阀门均按照工业实物的安装位置逐一建模，还原了仪表与塔体的连接接口结构。工艺管线部分按照洗涤器的气液流向逻辑进行排布，包含进气管道、出气管道、循环液管道、排污管道等不同功能的管线，每段管道均还原了法兰连接结构、弯头变径结构，管线上配套的闸阀、止回阀、调节阀、视镜等组件均做了精细化建模，还原了阀门的手轮、阀体、法兰盘的细节结构，管道与塔体、管道与管道之间的连接位置均做了装配干涉检查，确保无错位、穿模问题。操作平台部分还原了护栏、直爬梯、平台格栅板的结构，爬梯与平台、平台与塔体的连接支撑件均逐一还原，兼顾结构合理性与操作安全性。渲染阶段采用工业设备常用的配色方案，主体设备与管道采用醒目的工业黄色涂装，阀门手轮、操作件采用差异化配色区分功能，金属法兰、连接件采用金属质感材质还原金属光泽，平台格栅板采用防滑金属材质，整体渲染效果贴近工业现场实物外观，清晰区分不同功能部件。整套模型完整还原了撬装式洗涤器的集成化设计特点，所有部件整合在同一底座框架上，展现了工业净化设备从主体结构到附属管线、操作附件的完整设计逻辑，可用于设备结构展示、安装培训、方案演示等场景，建模过程中对每一处连接结构、密封结构都做了细节刻画，保证模型的专业度与还原度，清晰呈现了立式洗涤器的工作流程对应的结构布局，进气经大口径管道进入塔体处理后，经顶部出气管道排出，配套管线实现洗涤液的循环与排污功能，操作平台满足设备日常检修与操作的空间需求。
