Holybro H-RTK高精度定位天线结构设计

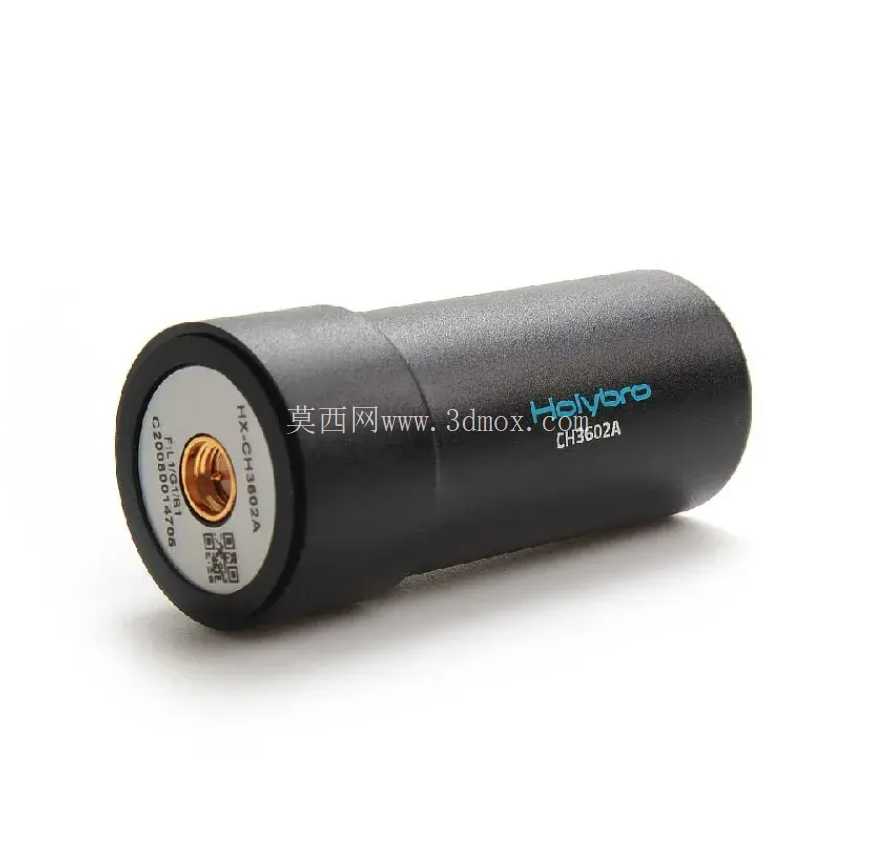

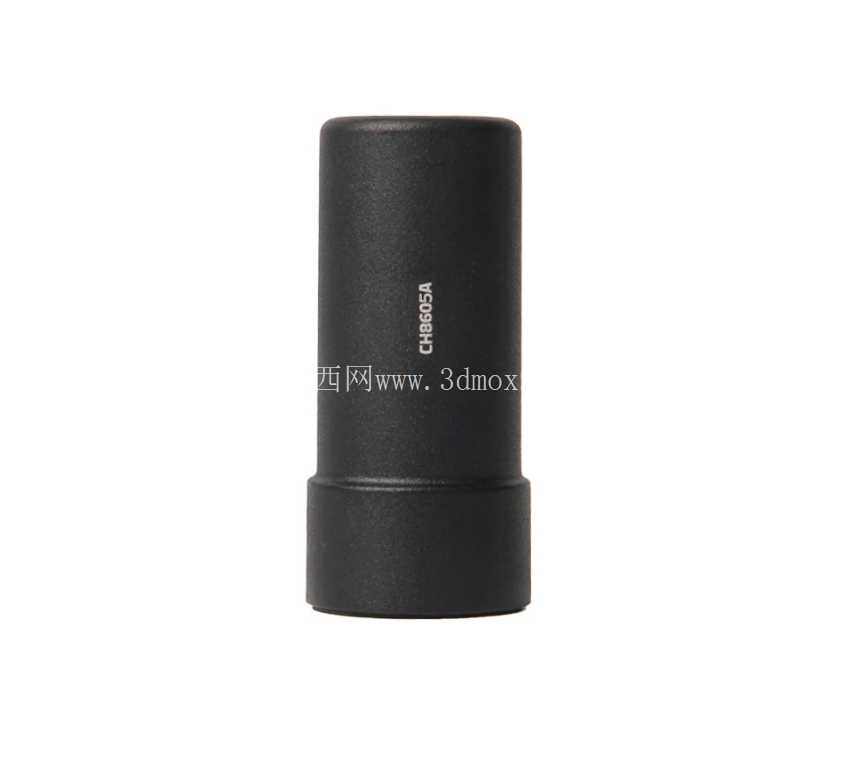

这款RTK定位天线的结构设计完全围绕户外无人系统的严苛使用场景展开，从外到内的每一处尺寸设定都经过实际装机验证，没有多余的装饰性结构，所有造型都服务于功能实现与安装可靠性。先从安装边界说起，天线整体采用两段式同轴圆柱结构，下部为直径略大的安装基座，上部为信号收发主体，基座部分预留了标准的安装孔位，可直接适配无人机飞控舱顶部、无人车设备舱、测绘手持杆顶端的通用安装位，安装时不需要额外定制转接件，基座底部做了平面度公差控制，和安装面贴合后不会出现翘边，配合防水胶圈就能实现IP67级的密封效果，完全可以应对雨天作业、扬尘环境下的使用需求，不会因为水汽侵入导致内部电路短路。

从功能特性来看，这款天线内置了和芯星通UM982高精度定位模块的适配馈电结构，外壳采用低介电常数的工程塑料注塑成型，不会对GNSS多频信号产生屏蔽衰减，圆柱状的全向造型可以保证在任意倾斜角度下都能稳定接收卫星信号，不管是无人机做大机动飞行动作，还是无人车在颠簸路面行驶导致设备姿态变化，天线的信号接收增益都能保持稳定，不会出现丢星导致定位漂移的情况。顶部做了微弧过渡处理，没有尖锐棱角，既可以降低户外使用时的风阻，也能避免安装过程中划伤操作人员，外壳表面做了哑光磨砂处理，长期在户外紫外线照射下不会出现老化开裂，也不会因为反光影响其他机载传感器的工作。

设计思路上完全摒弃了消费级天线的花哨造型，所有结构都优先考虑可靠性与信号性能，内部的陶瓷天线模块采用居中安装设计，周围预留了足够的净空区域，避免金属安装件对信号产生干扰，基座和上部主体的连接采用卡扣加超声波焊接的工艺，不需要额外打螺丝，既提升了生产装配效率，也消除了螺丝孔位漏水的隐患。内部的馈线走线做了限位结构，不会因为设备长期振动导致馈线接头松脱，从结构层面降低了故障概率。

在实际行业应用中，这款天线可以适配多类无人系统的定位需求：在测绘无人机领域，搭配RTK基站可以实现厘米级的定位精度，满足航测成图的点位精度要求，不需要额外布置大量地面像控点就能完成大比例尺测图作业，大幅降低外业工作量；在农业植保无人机场景下，稳定的定位信号可以保证航线飞行的精度，避免出现重喷漏喷的情况，即使在靠近高压电线、信号塔的复杂电磁环境区域，天线的抗干扰设计也能保证定位不丢失；在无人巡检车、无人船领域，这款天线的紧凑尺寸不会占用过多设备安装空间，全密封结构可以适应水面高湿、路面扬尘的使用环境，长期户外作业不需要频繁维护。

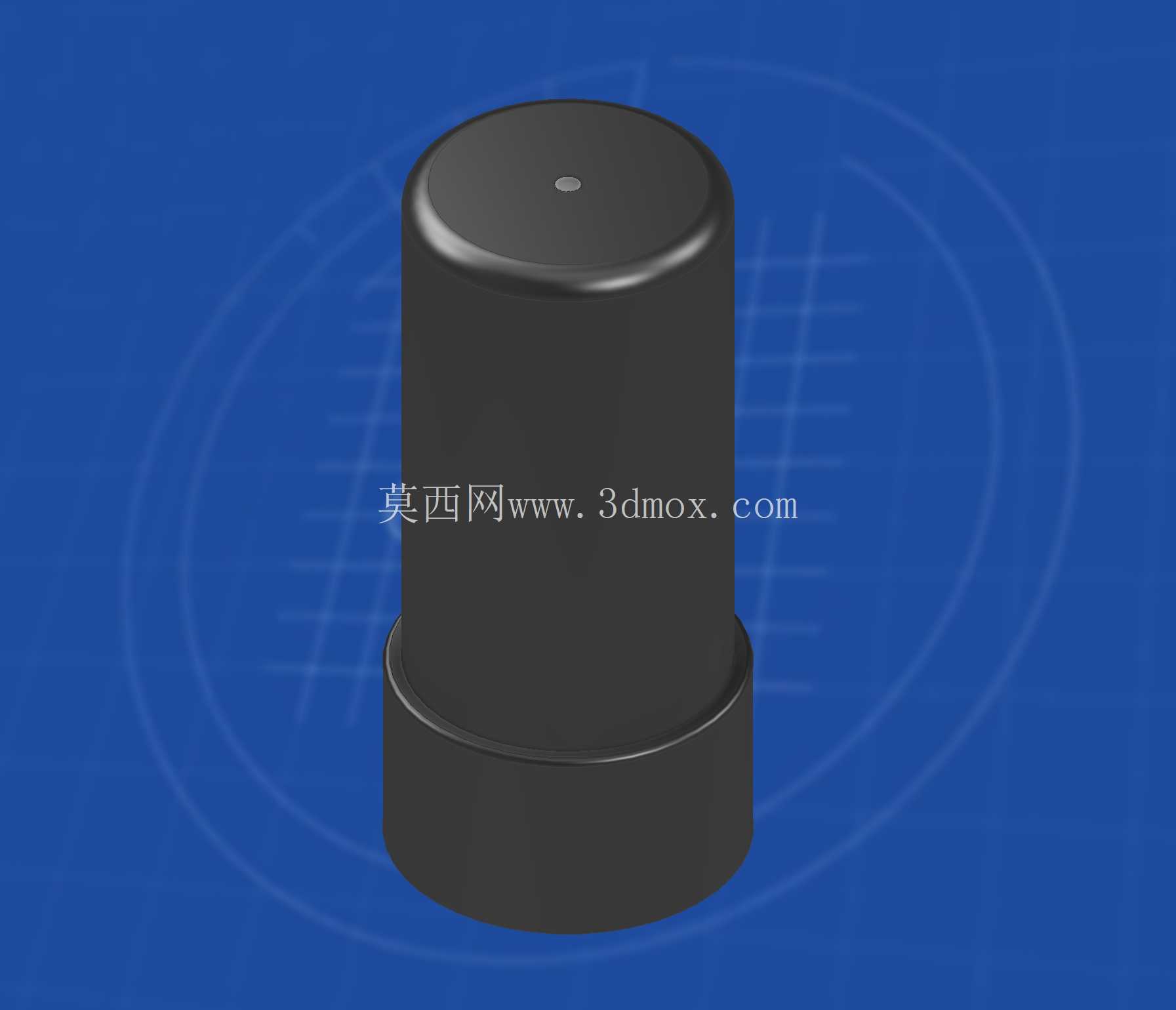

从结构建模的角度来看，这款天线的模型还原了所有的安装配合特征，基座的安装孔位尺寸、主体的外径公差、上下段的配合止口都和实物完全一致，设计人员在做整机设备布局时，可以直接调用这个模型完成安装干涉检查，不需要重新测绘建模，能大幅缩短设备开发的结构设计周期。建模时对外壳的壁厚做了准确还原，基座部分壁厚略大于上部主体，保证安装位置的结构强度，上部主体壁厚控制在合理范围，既保证结构强度不会因为轻微磕碰开裂，也不会因为壁厚过厚影响信号穿透效率。顶部的信号标识点位置也做了准确还原，安装时可以通过标识点快速对准航向，不需要额外测量角度就能完成天线的航向校准，提升外场安装的效率。
