带蓝牙功能的Arduino Nano开发板结构设计

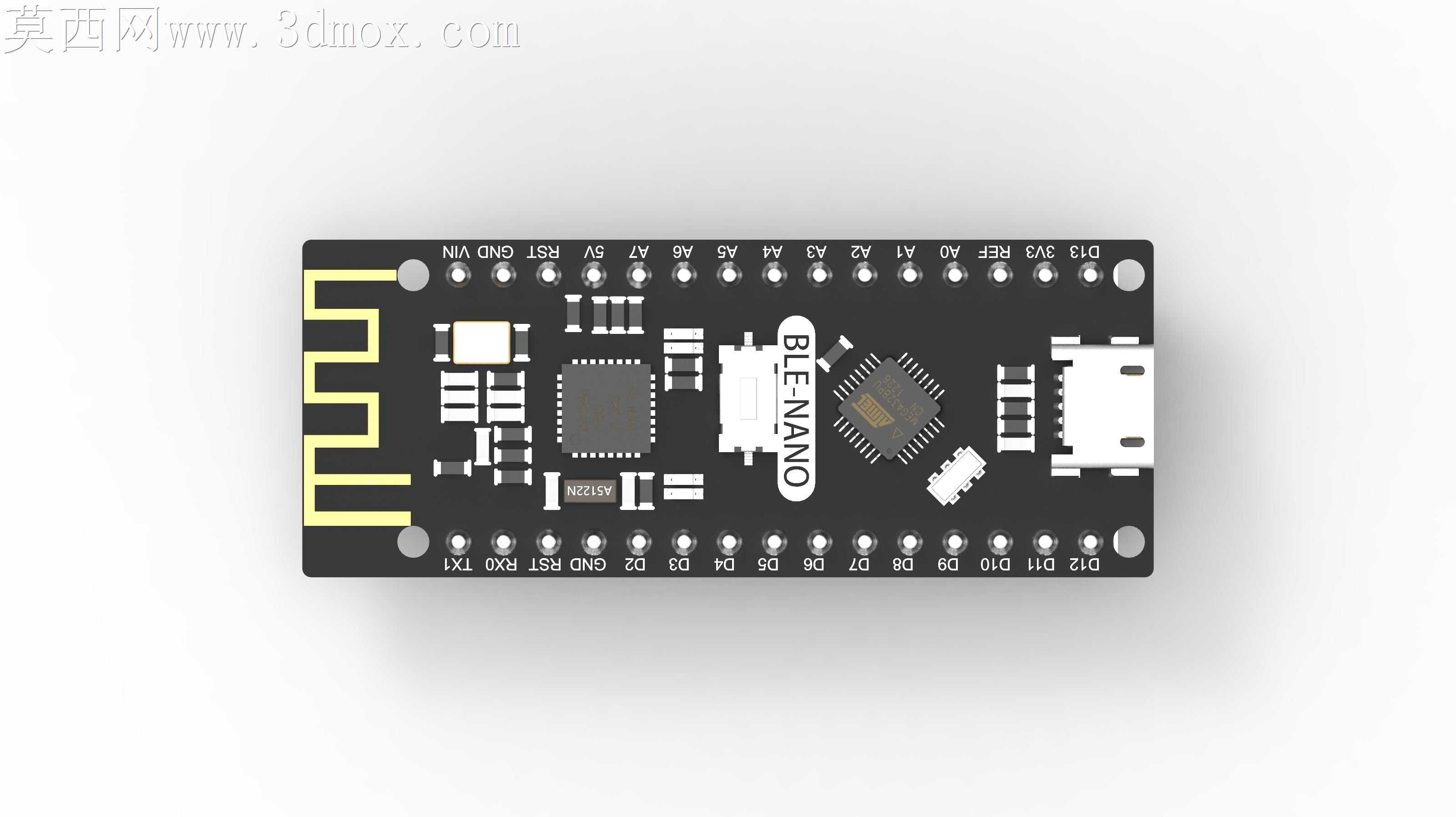

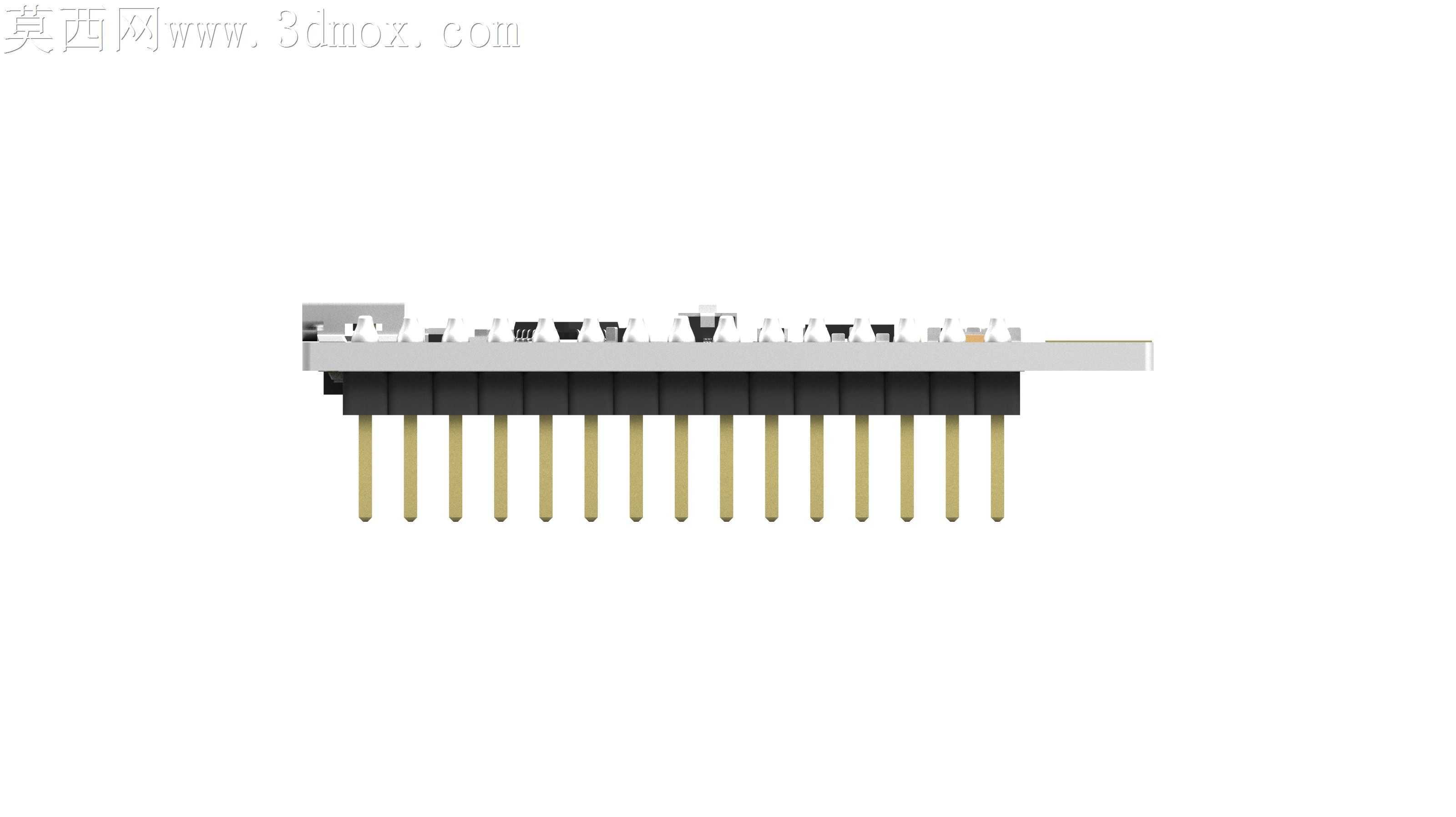

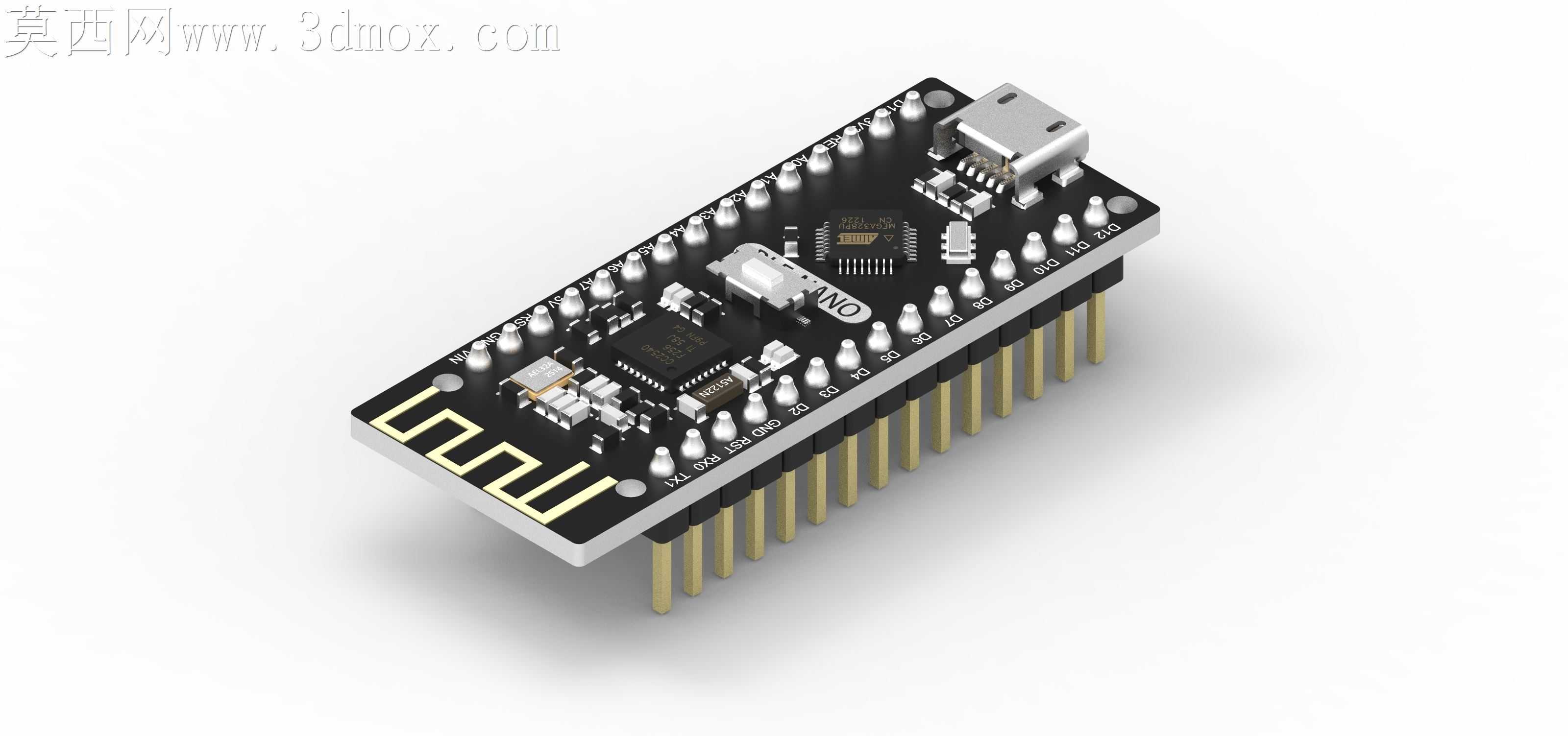

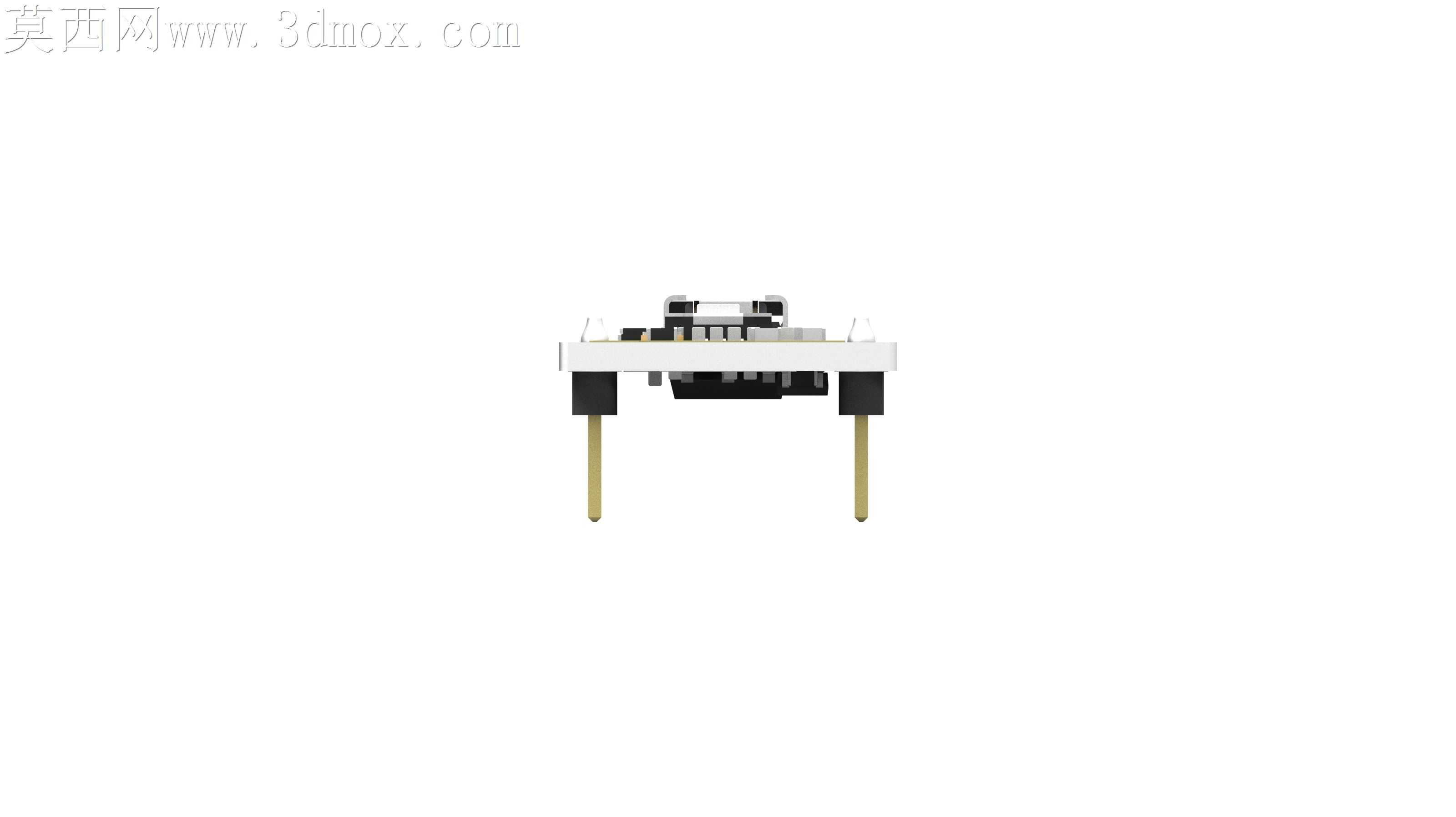

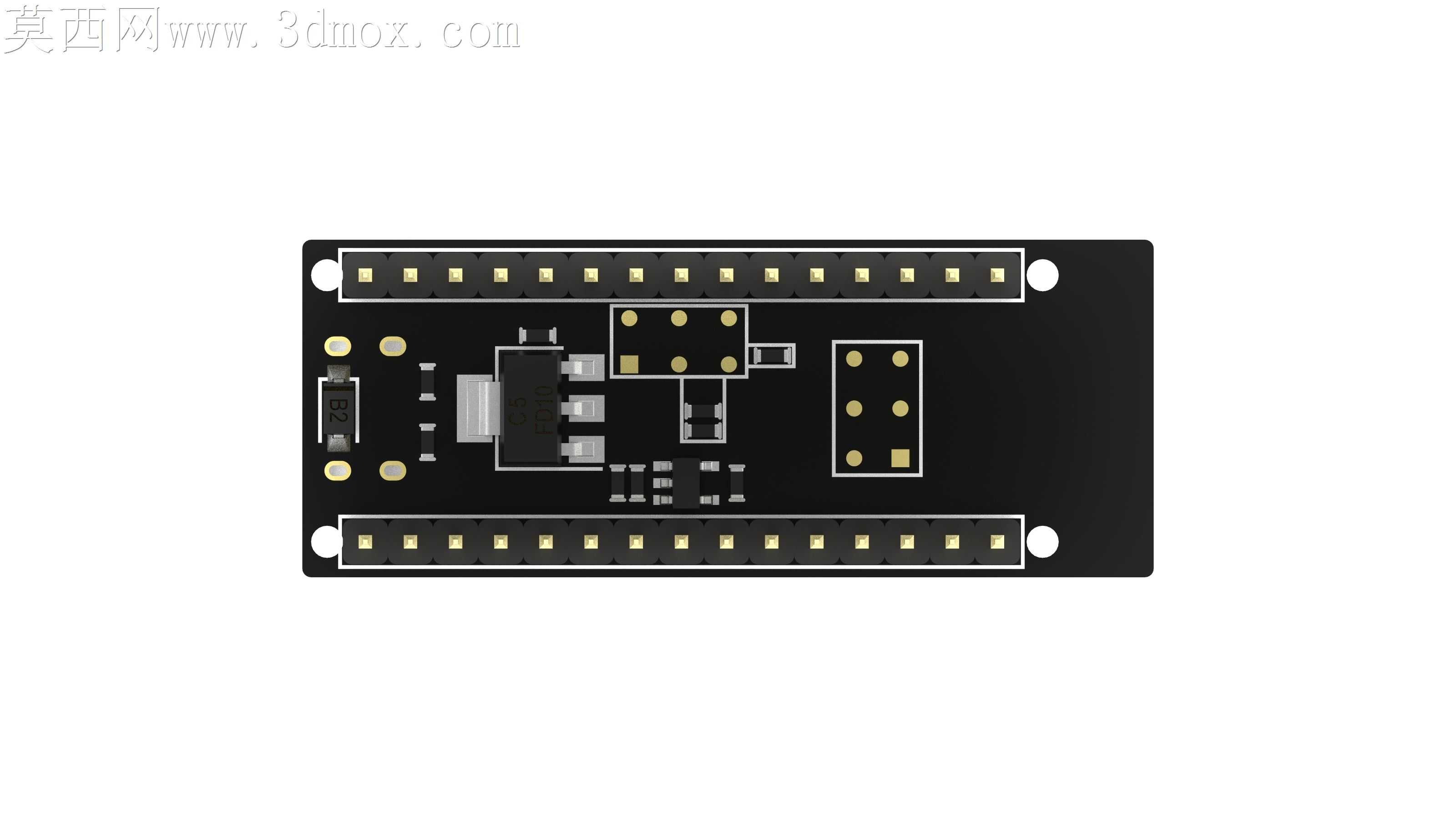

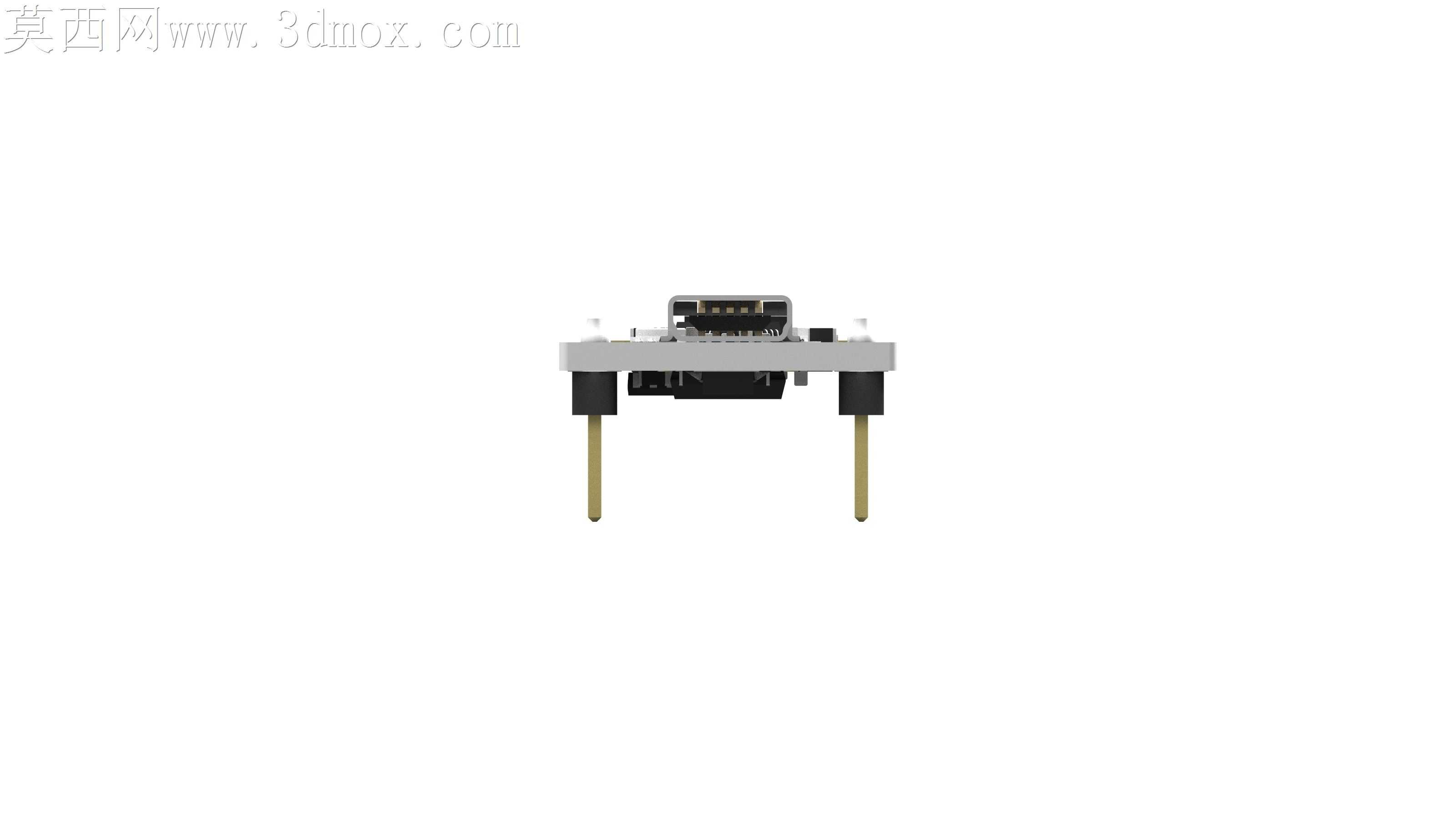

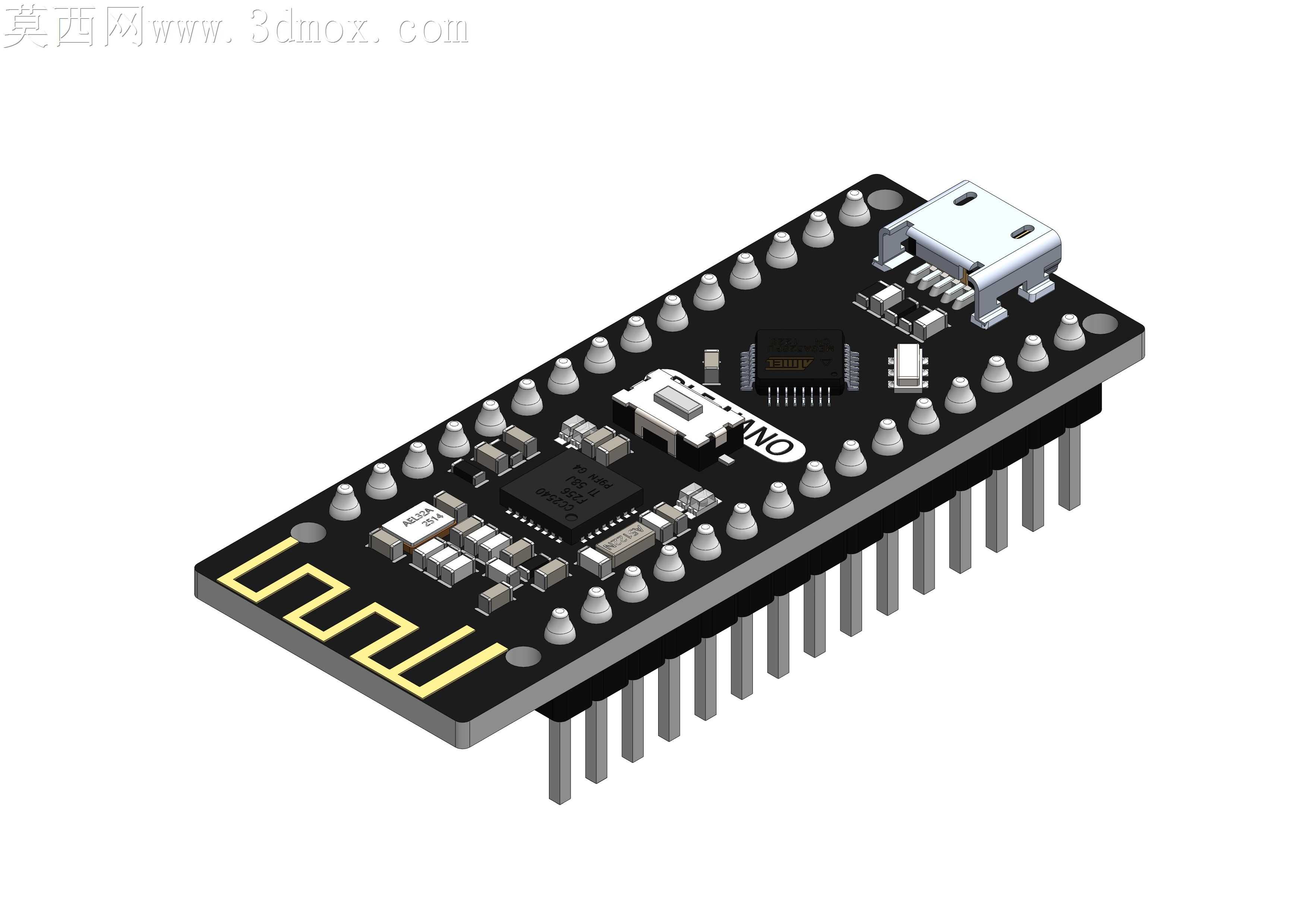

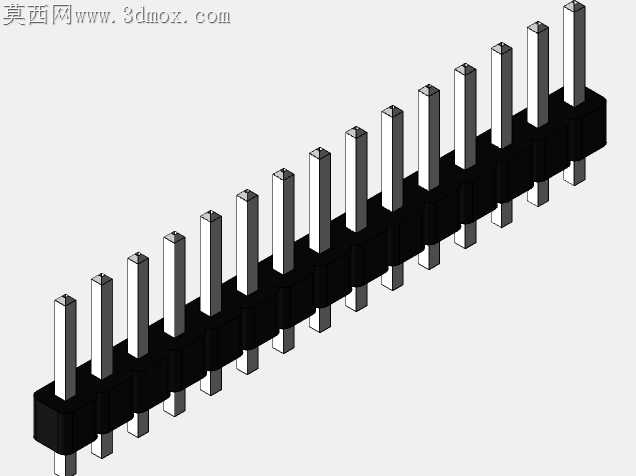

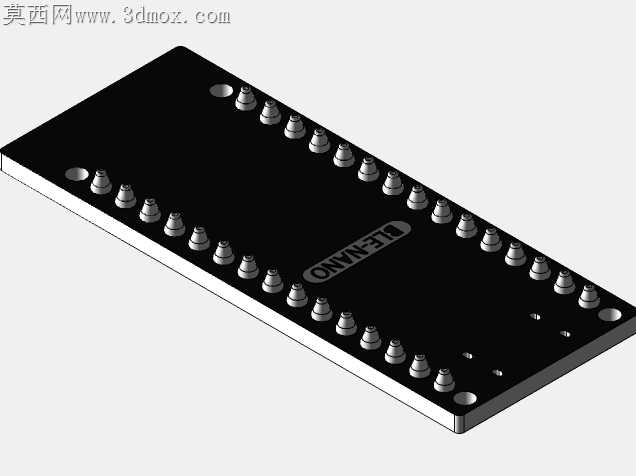

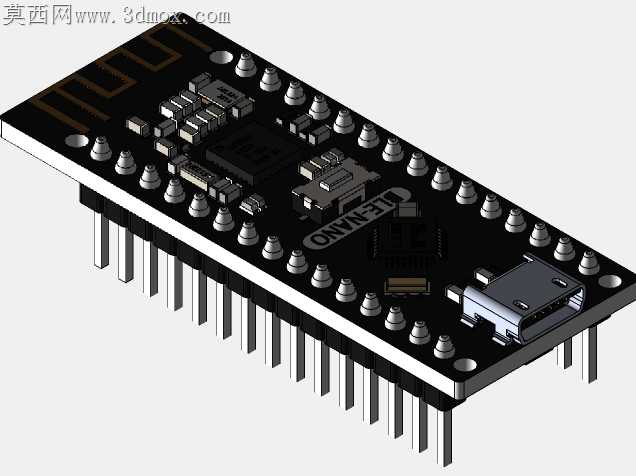

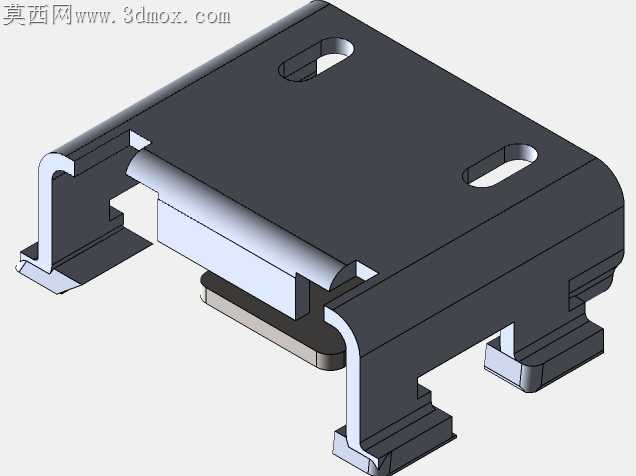

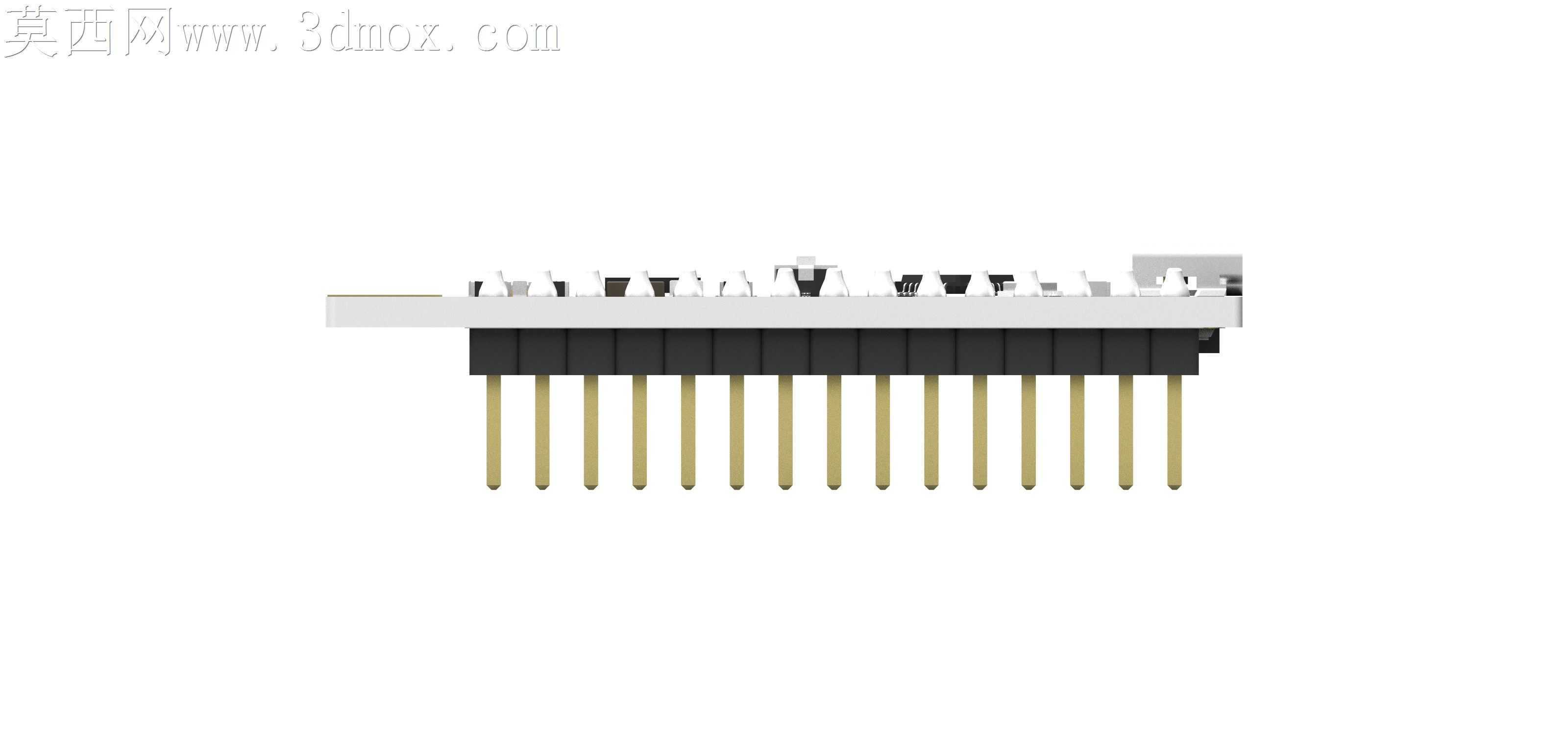

手工焊接这类带排针的蓝牙开发板时，最容易出现排针歪斜、模块虚焊的问题，板载天线区域如果被焊锡残留或者金属遮挡，蓝牙信号衰减会直接超过30%，近距离配对都容易出现断连。板上的Type-C接口座做了沉边限位设计，接口金属外壳的焊盘延伸出0.8mm的加宽焊区，手工焊接时不用刻意对准引脚，焊锡顺着加宽焊区自然流淌就能铺满固定焊盘，不会出现接口歪扭导致插线卡滞的情况。排针的排布完全对齐标准Nano开发板的孔位间距，每根排针的焊盘都做了泪滴过渡，过波峰焊的时候焊盘不会因为热应力出现铜箔脱落，哪怕是实训课上学员反复插拔杜邦线，焊盘也不会被扯掉。板载的蓝牙模块天线区域特意做了净空处理，顶层和底层都没有铺铜，也没有放置任何金属元件，天线的阻抗匹配电容紧贴模块引脚放置，走线长度控制在2mm以内，减少信号传输过程中的损耗。主控芯片的底部预留了0.3mm的散热间隙，贴装的时候不会因为焊锡厚度不均导致芯片翘起，芯片四周的测试点都做了露铜处理，调试的时候探针可以直接接触，不用刮开阻焊层。板上的复位按键做了加高处理，外壳组装后按键刚好高出壳体表面1.2mm，按动的时候不会出现卡壳，按键的行程手感偏脆，触发反馈清晰，不会出现按下去没反应的虚位问题。电源指示灯和状态指示灯的位置都在板边，透过壳体的导光柱就能清晰看到运行状态，灯珠的焊接高度统一控制在1.5mm，不会因为灯珠过高顶到导光柱，也不会因为过低导致光线发散看不清状态。排针的长度选用11mm的长排针，既可以直接插在面包板上做原型验证，也可以穿过壳体的定位孔焊接外接导线，排针的根部做了加粗定位柱，插装的时候不会因为受力倾斜，焊接后整排排针的垂直度误差能控制在0.1mm以内，插面包板的时候不会出现个别引脚接触不良的问题。
