多模组机架式服务器机柜设备结构

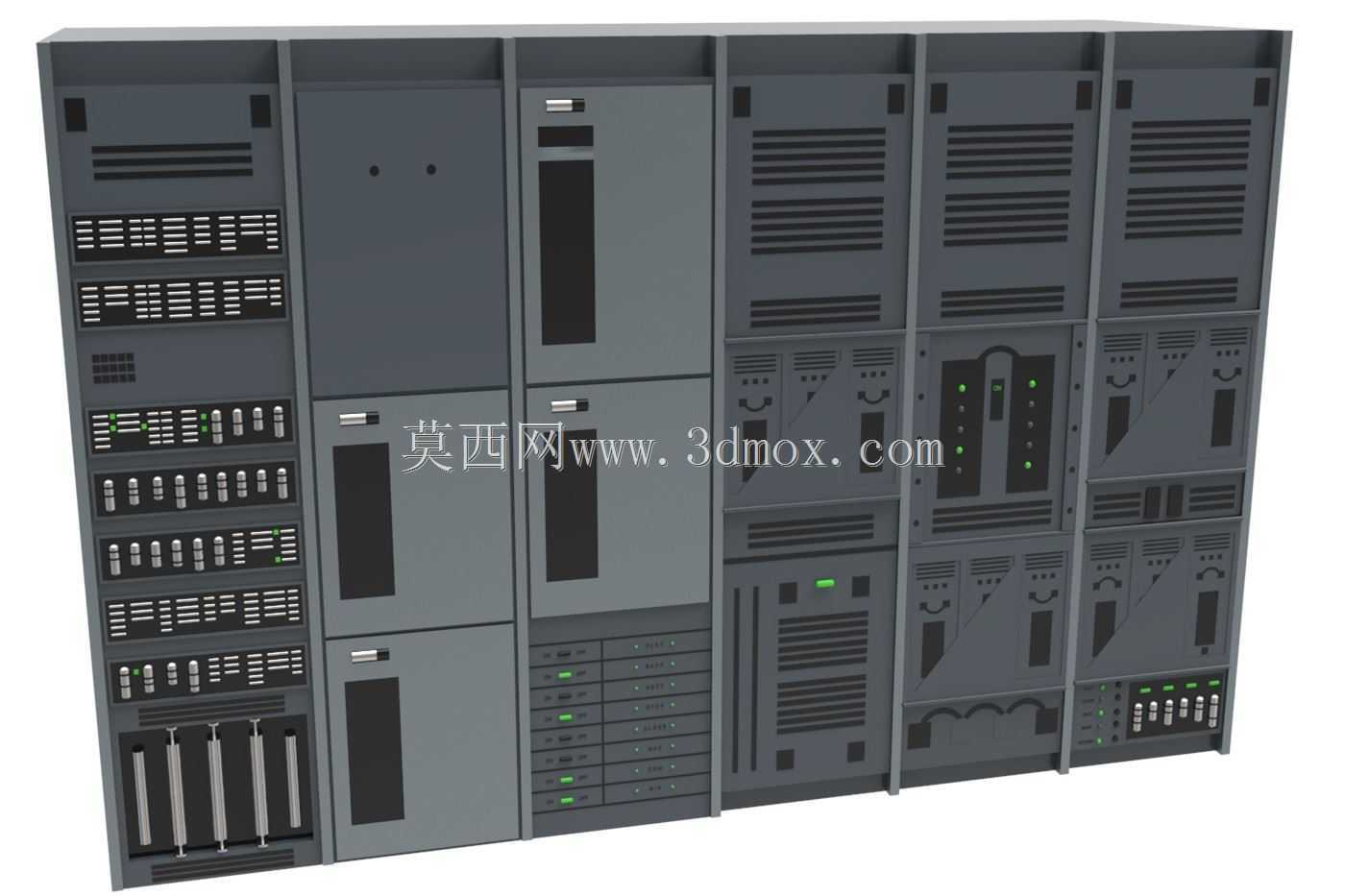

　　该模型还原了数据中心机房常用的多模组拼接式服务器机柜组结构，整体采用标准19英寸机架安装规范设计，单组柜体高度适配42U标准安装空间，整体拼接后总宽度可根据机房机柜列布局灵活调整，深度方向预留了前后走线、散热风道的冗余空间，安装边界完全匹配常规防静电地板机房的机柜部署要求，底部预留了固定地脚与走线孔位，可直接适配机房架空地板的下走线或上走线桥架布局。从实际应用场景来看，这类多模组机柜组多用于中型数据中心的核心算力节点部署、企业本地机房的业务服务器托管、以及边缘计算节点的硬件承载，不同功能的模组可分别承担计算、存储、网络交换、电源配电、散热管理等不同功能，无需额外定制柜体即可通过标准机架单元完成功能模块的快速拼装。

　　设计过程中充分考虑了机房运维的实际需求，每个独立模组的前面板都预留了状态指示灯开孔、设备运维操作窗口、通风散热格栅，部分存储模组保留了硬盘热插拔仓位的面板结构，网络交换模组对应预留了网口、光口的面板标识区域，电源模组则设置了独立的空开安装位与电源接线区域。结构设计上，柜体主框架采用冷轧钢板折弯成型的梁柱结构，拼接处采用标准机柜连接片配合螺栓固定，保证多柜拼接后的整体结构强度，可承受单层模组满配服务器后的总载荷，前后门均采用快拆式铰链设计，运维时可快速拆卸门板完成设备上架、线缆梳理操作，侧板预留了并柜连接孔位，多柜拼接时可拆除相邻侧板形成封闭的冷通道或热通道空间，匹配机房精密空调的风道设计要求。外形尺寸方面，

　　单柜宽度严格遵循600mm标准机柜宽度，深度选取1200mm的通用服务器机柜深度，可兼容绝大多数2U、4U机架式服务器、存储设备、交换机的安装深度要求，顶部预留了桥架进线的开孔，可直接对接机房上走线的强弱电桥架，底部的走线孔配备了护线套结构，避免敷设线缆时划伤线缆绝缘层。从功能特性来看，不同功能分区的模组面板做了差异化设计，计算节点模组面板以密集通风格栅为主，保证服务器进风通畅，存储模组面板预留了硬盘仓位对应的通风与状态观察区域，配电模组面板设置了独立的操作防护门，避免无关人员误触电源开关，网络模组面板则预留了理线架的安装位置，方便大量网线、光纤的绑扎梳理。
