大气腐蚀智能材料故障监测装置结构

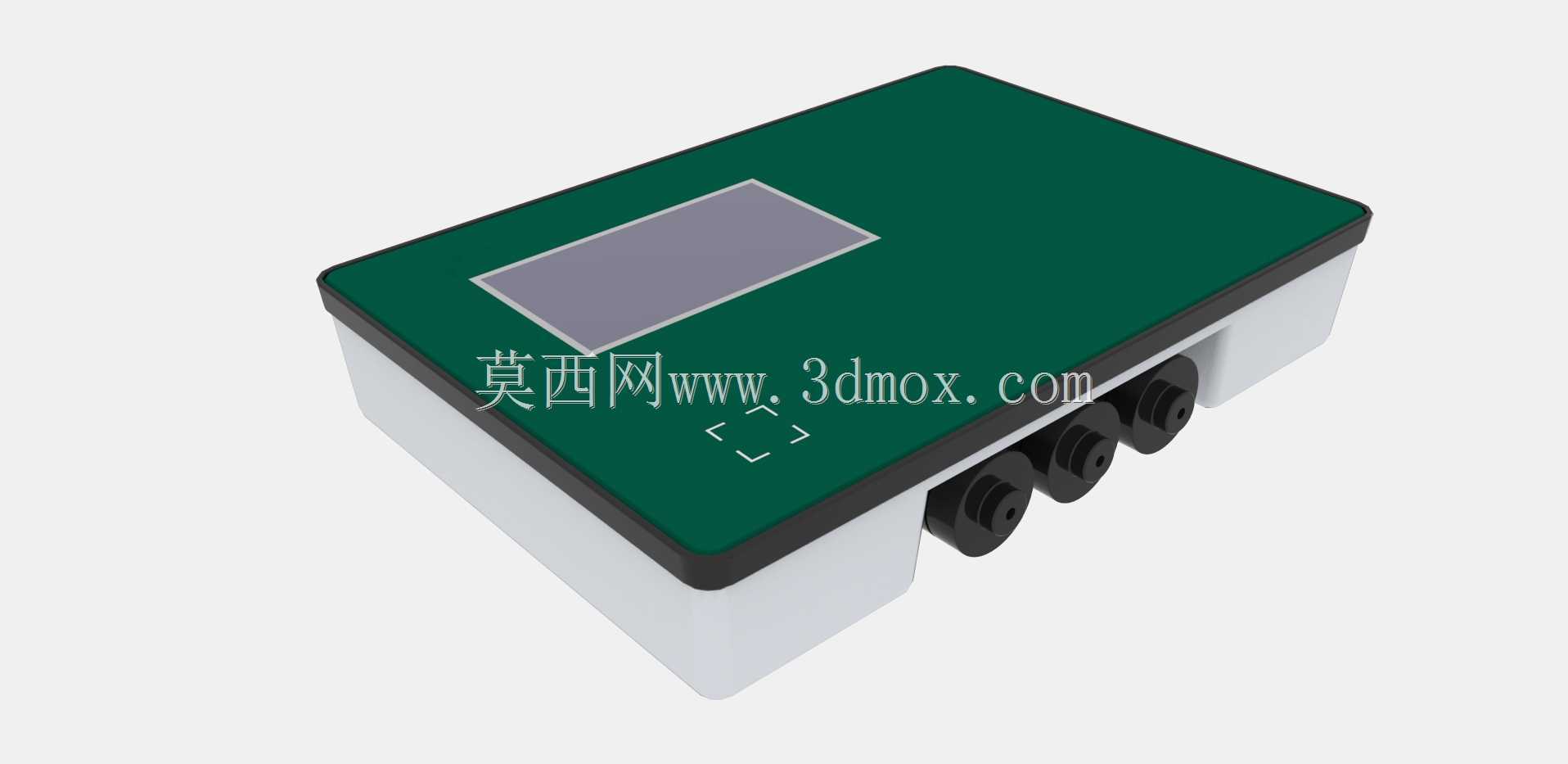

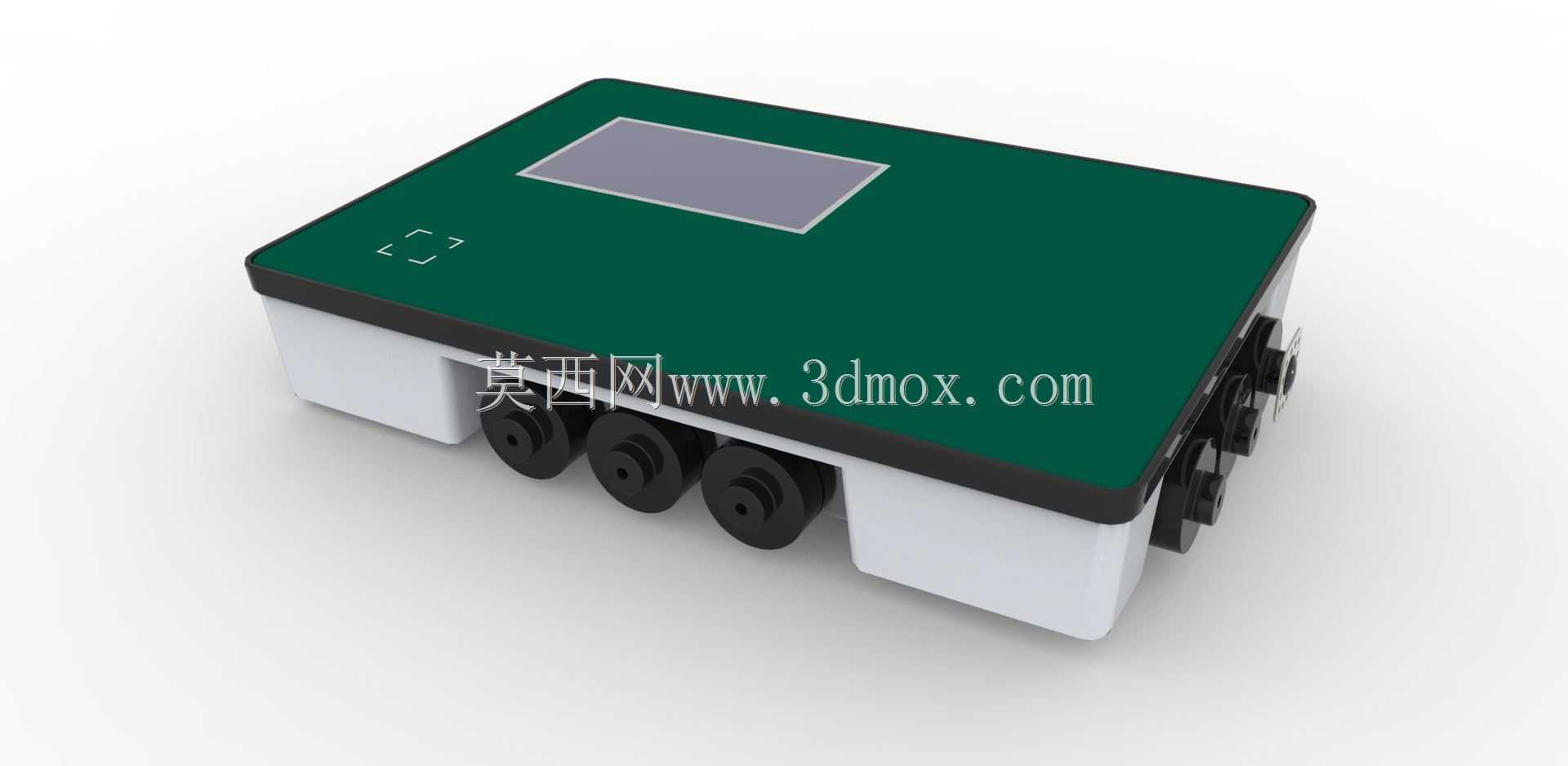

　　这款监测装置主要面向工业厂区、户外基站、沿海仓储等存在大气腐蚀风险的场景布设，核心作用是实时捕捉环境中腐蚀介质对金属构件、智能材料的侵蚀进程，提前预警材料性能劣化与结构故障，替代传统人工定期取样检测的滞后模式，避免因材料腐蚀失效引发的设备停运、结构脱落等安全隐患。从结构设计来看，装置采用分体式壳体布局，上盖为深绿色耐候PC材质，表面做哑光防眩光处理，顶部嵌装矩形显示窗口，可直接展示实时腐蚀速率、材料阻抗变化、累计侵蚀当量等核心参数，窗口旁预留触控感应标识，无需开盖即可完成参数调取与阈值设置操作。下壳体采用浅灰色阻燃ABS材质，侧面排布多组快插式接线端口，分别对应腐蚀传感探头接入、电源供给、信号输出回路，端口处做阶梯式防水挡边设计，

　　配合壳体接缝处的三元乙丙密封胶条，可满足户外露天布设的IP65防护等级要求，无需额外加装防雨外罩。设计阶段充分考虑现场安装的适配性，壳体底部预留两组标准DIN导轨安装卡扣，同时兼容壁挂式膨胀螺丝固定，两种安装方式无需额外更换配件，可根据现场布设位置灵活切换；设备整体外形控制在紧凑尺寸区间，宽度适配常规电控柜内导轨安装槽位，厚度方向预留足够接线操作空间，不会与柜内其他元器件产生干涉。内部结构采用分层式布局，上层为信号采集与处理电路板，做三防漆涂覆处理，抵御潮湿、盐雾环境对电路板的侵蚀；下层为电源模块与接线端子排，强弱电回路做物理隔离，避免电源杂波对微弱传感信号产生干扰。设备前端可适配多种材质的腐蚀传感探头，

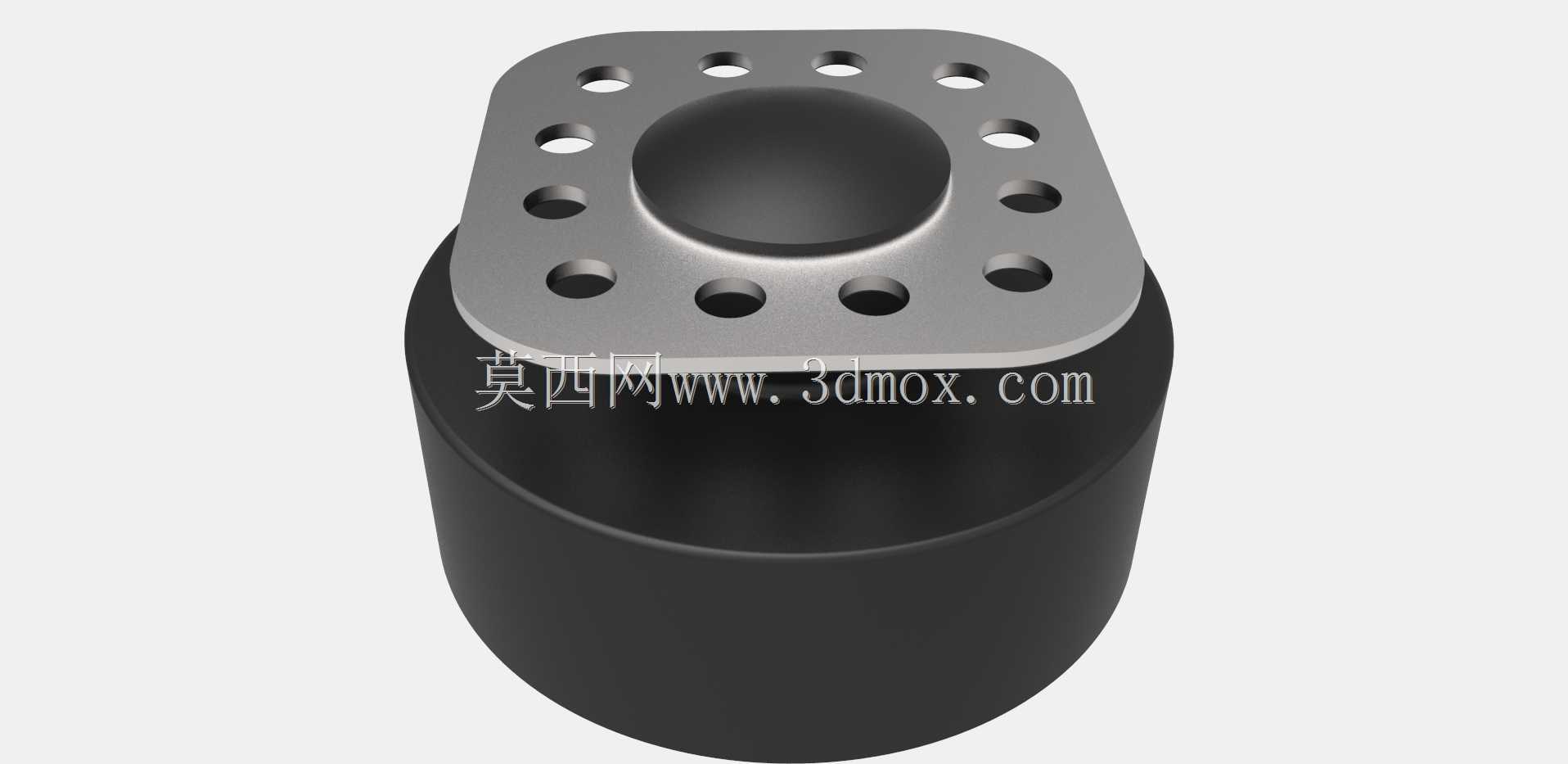

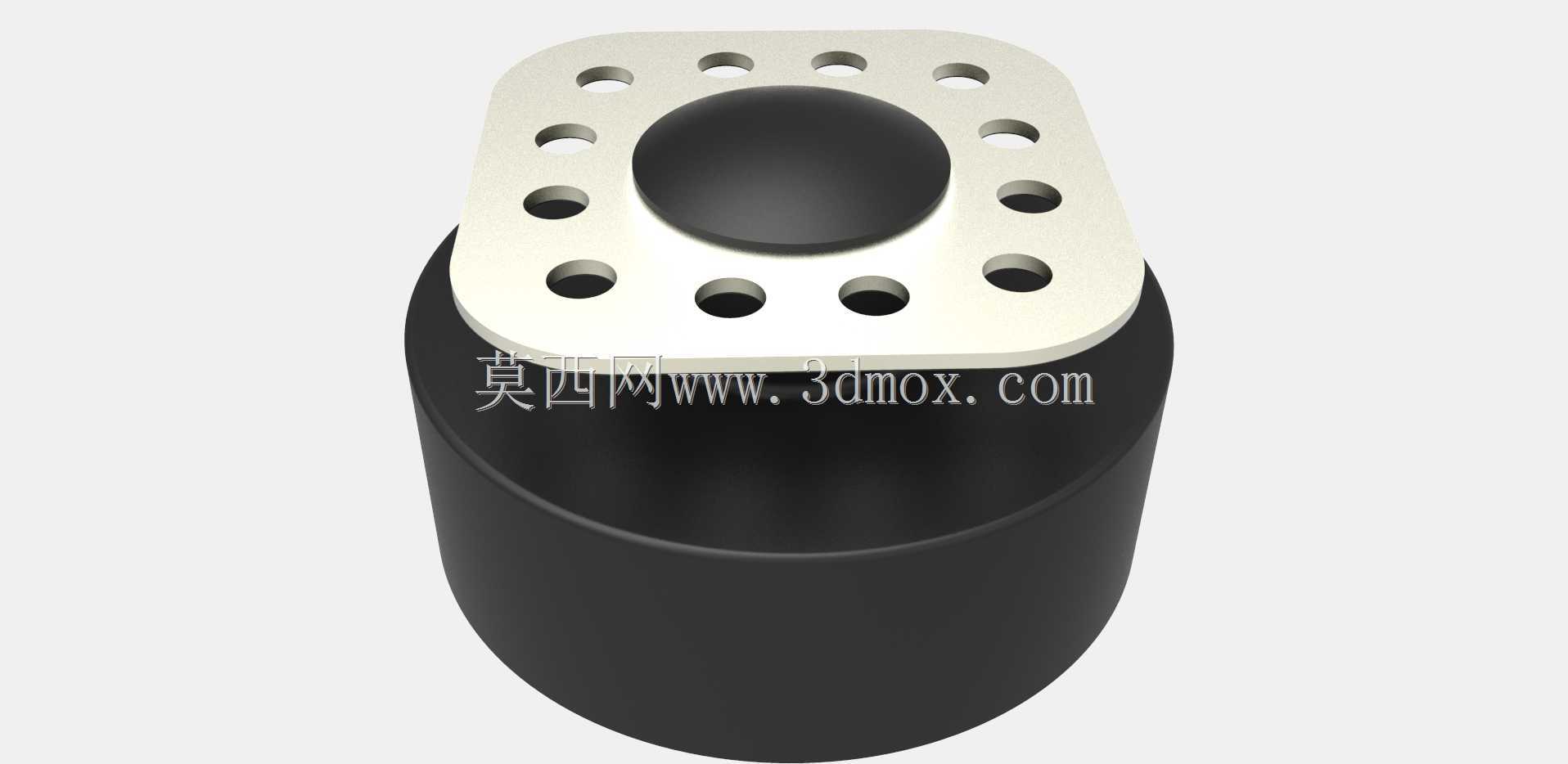

　　针对不同应用场景可更换对应金属试片探头或复合材料阻抗探头，探头与主机采用插拔式连接，现场更换无需重新校准参数，主机可自动识别探头类型并匹配对应检测算法。在实际工况应用中，该装置可长期无人值守运行，实时采集环境温湿度、腐蚀介质浓度、材料电化学参数等数据，当监测到材料腐蚀速率超过预设阈值、或材料阻抗出现异常陡降时，可通过开关量信号或通讯端口上传故障预警信息，提醒运维人员及时排查处理，相比传统定期检测模式，可将腐蚀类故障的发现时间提前数周，大幅降低突发故障的处置成本。壳体边角做圆弧过渡处理，避免安装运维过程中划伤操作人员，表面材质具备抗紫外线老化特性，长期户外暴晒不会出现壳体脆化、褪色等问题，适配从寒带低温到亚热带高湿高盐的多种户外环境使用要求。
