快拆式大气腐蚀与材料失效监测传感结构

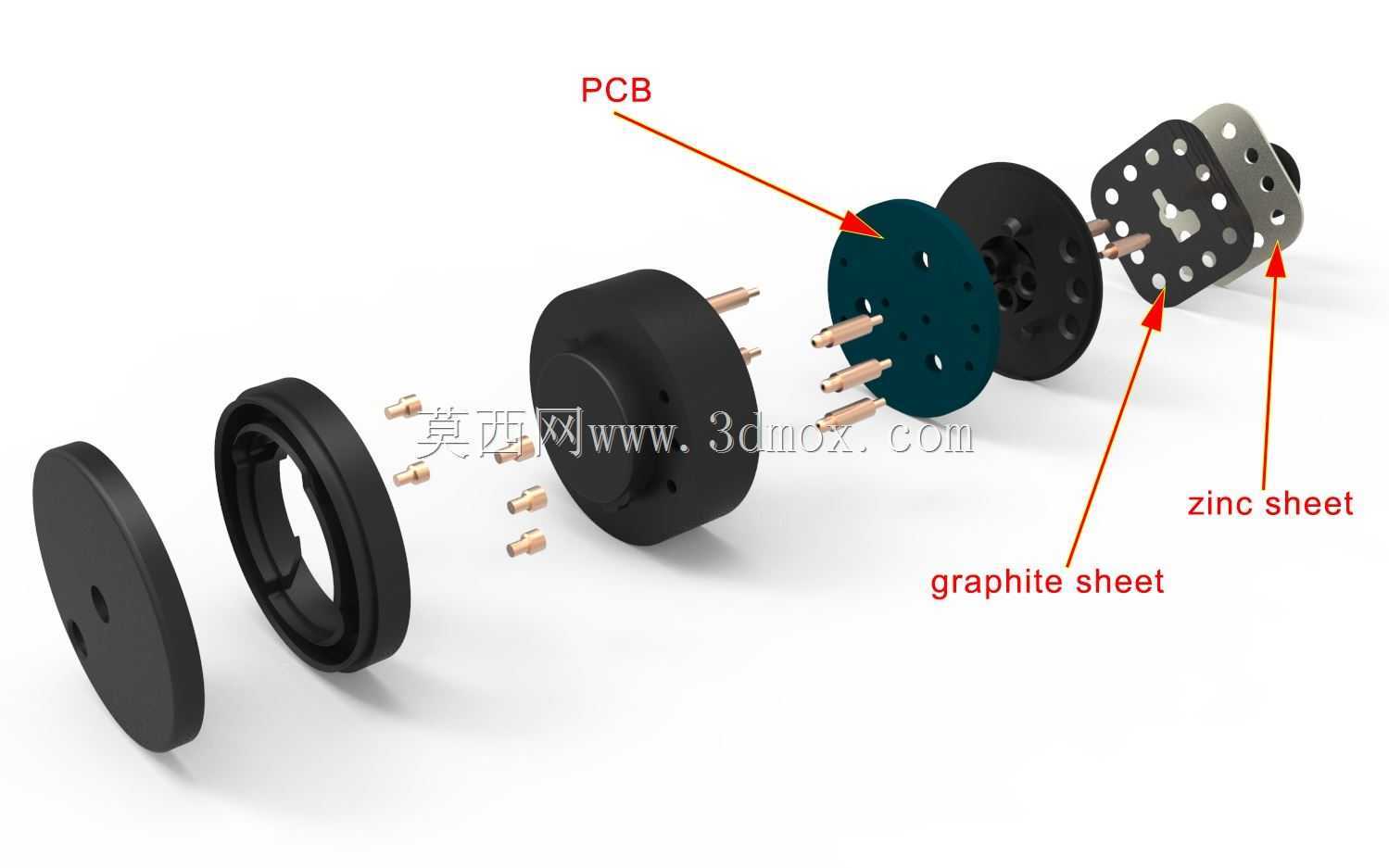

　　在工业环境腐蚀监测、户外装备可靠性验证、电子设备服役寿命评估场景中，这类传感结构承担着核心的环境侵蚀程度量化采集作用，不同于传统一体式腐蚀监测探头，该结构采用分层快拆设计，可在不破坏安装基座的前提下快速更换内部敏感元件，大幅降低现场运维的拆装工作量。从结构组成来看，整套传感单元沿轴向依次排布端盖、密封胶圈、引脚基座、PCB信号板、石墨均流片、锌敏感元件以及带透气孔的外罩，各层零件通过轴向定位止口配合，无需额外紧固件即可完成组装，依靠密封胶圈实现IP65级别的防护能力，适配户外高湿、盐雾、工业废气等复杂腐蚀环境的长期部署需求。设计阶段优先考虑了敏感元件的更换便捷性，现场运维人员无需专用工具，仅需旋开外罩即可依次取出锌片、

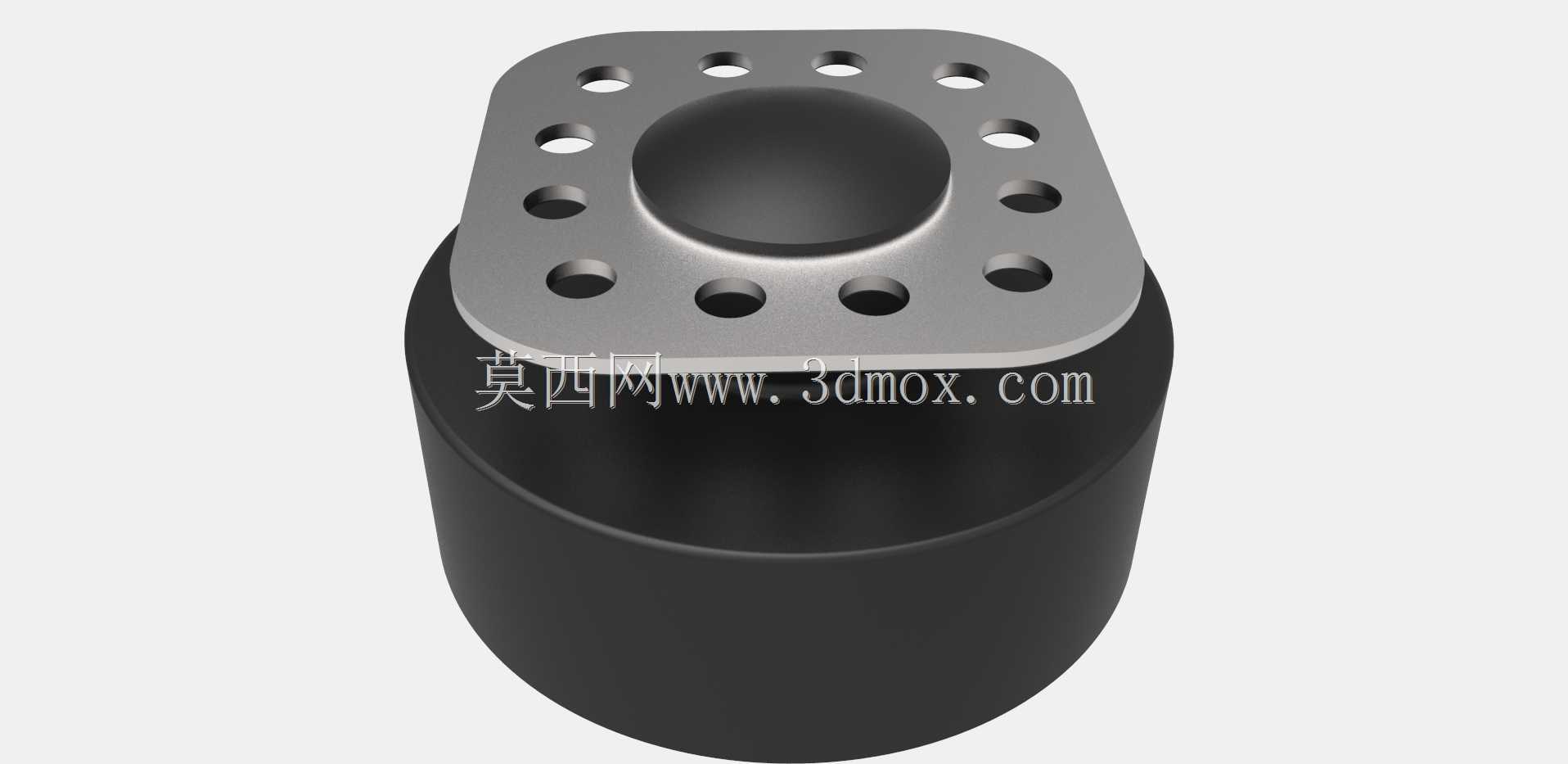

　　石墨片与PCB组件，更换新的敏感元件后可快速复位，避免传统探头整体更换带来的布线调整、安装位重新校准等额外工作。石墨片在结构中承担均流与信号传导作用，避免锌片局部电流密度不均导致的监测数据偏差，PCB板集成了信号调理电路，可直接将腐蚀反应产生的微弱电信号转化为标准输出信号，减少外部信号采集模块的接线复杂度。安装边界方面，整套传感结构采用圆形法兰式安装面，外罩预留均匀分布的透气孔，保证环境介质可充分接触内部敏感元件，同时阻挡大颗粒粉尘进入内部腔体，引脚采用镀金插针设计，降低接触电阻，适配工业标准接插件，可直接接入现有环境监测系统的采集通道。在实际选型应用中，该结构可根据监测场景的腐蚀等级调整锌片的厚度与纯度，

　　石墨片的孔隙率也可根据环境湿度条件做适配调整，快拆结构的密封槽尺寸经过反复验证，可在-40℃到85℃的温度区间内保持稳定的密封性能，不会因温度循环导致胶圈老化失效。结构建模过程中对各层零件的同轴度做了严格约束，避免组装后出现引脚偏斜、密封间隙不均的问题，外罩的透气孔采用斜向开孔设计，既保证通气效率，又可避免雨水直接淋入内部腔体，适配户外露天安装场景的使用需求。
