无人机数传遥控一体地面端设备结构

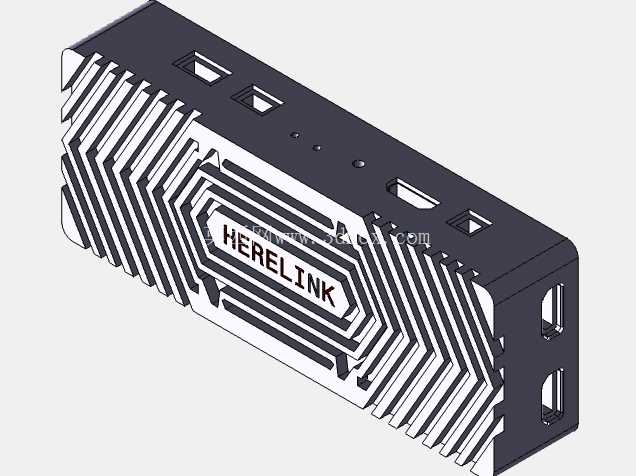

　　这款设备是面向无人机飞控系统打造的集成式空地传输终端核心结构，主要适配多旋翼、固定翼等工业级无人机的作业场景，在测绘巡检、电力架线、应急搜救、农林植保等需要长距离作业的领域承担关键的信号交互职能。从结构设计来看，整体壳体采用一体化压铸成型思路，外壳表面排布的斜向与回形散热鳍片并非装饰性结构，而是针对内置8核SOC芯片、射频发射模块长时间高负载运行的散热需求做的定向优化，鳍片的走向顺着设备安装后的气流方向排布，在无人机地面端静置或移动作业时，能借助自然对流带走核心发热区域的热量，避免高温导致的射频功率下降、数据传输丢包问题。

　　设备侧面预留的多组矩形接口，分别对应高清视频输入输出、飞控数据交互、RC遥控信号传输、电源输入等不同功能的接插需求，接口的排布位置避开了散热鳍片的核心风道区域，同时预留了足够的接插操作空间，方便现场作业时快速插拔线材，不会因为线材弯折遮挡散热路径。设备两端的Type-C类接口兼顾了固件升级、调试参数的功能，接口周边做了局部加厚的结构加强，避免频繁插拔导致的壳体开裂、接口松脱问题。

　　从安装边界来看，整体结构采用方正的长条式布局，边角做了小弧度的倒角处理，既可以直接通过底部的安装孔固定在地面站操作台的标准导轨上，也可以搭配专用保护套作为手持遥控终端的核心模块使用，壳体的厚度控制在兼顾结构强度与轻量化的区间，整体重量不会给手持操作带来额外负担，同时压铸壳体的抗冲击性能可以满足户外作业时的轻微磕碰、跌落防护需求。在功能集成层面，这个结构内部预留了射频模块、核心计算板、电源管理模块的分层安装位，不同功能模块之间设置了金属屏蔽隔层的安装卡槽，可以有效避免射频信号与数字信号之间的互相干扰，保证RC控制指令、高清视频流、遥测数据可以在20公里的传输范围内稳定同步传输，不会出现控制延迟、画面卡顿的问题。

　　壳体表面的标识区域做了下沉式设计，后期丝印品牌标识后不会因为日常摩擦导致标识磨损，顶部预留的三个细小开孔对应设备的工作状态指示灯，开孔位置做了透光倒角处理，既可以让指示灯的光线清晰透出，又能避免户外作业时雨水、灰尘顺着开孔进入设备内部。整个结构的分模线设置在壳体侧面的非外观面，压铸成型后经过简单的去毛刺、表面喷砂处理就可以达到使用要求，不需要额外的复杂后处理工序，适合批量生产加工。在实际选型适配时，这个结构可以直接搭配Cube、Ardupilot、PX4等主流开源飞控系统使用，不需要额外做结构改装，内部的安装孔位完全对应主流数传模块的标准安装尺寸，研发人员只需要根据实际使用的射频模块功率调整散热鳍片的厚度或者增加导热垫的安装空间，就可以快速完成产品的迭代适配，大幅缩短同类产品的研发周期。
