小型通用飞机曲面造型结构设计

在航空装备的概念设计与教学实训场景中，这类小型通用飞机的曲面结构模型，是验证气动外形设计逻辑、梳理曲面建模流程的核心载体，既可以作为航空类专业曲面设计课程的实操案例，也能为轻型通用飞机的初期概念方案提供结构参考，帮助设计人员快速梳理机身、机翼、尾翼之间的曲面衔接逻辑，验证不同曲面过渡方式对整体气动流畅性的影响。

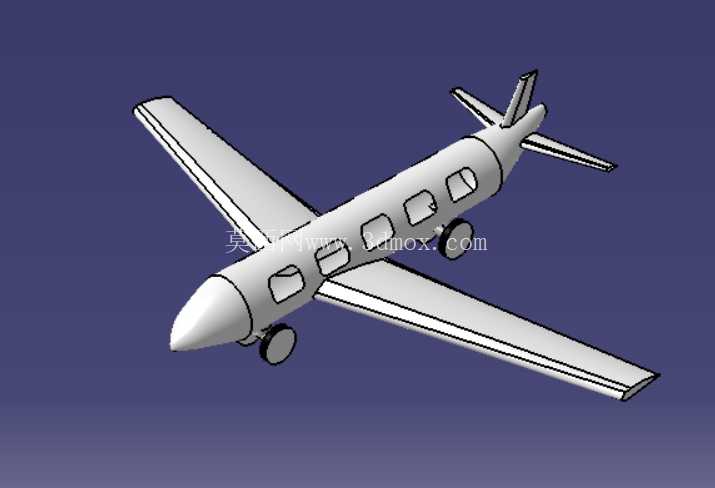

从实际用途来看，该模型聚焦小型通勤类通用飞机的外形结构还原，覆盖了这类飞机核心的外露气动部件：包含流线型尖头机身、平直下单翼、十字形尾翼以及前三点式起落架结构，这类构型常见于飞行训练用初级教练机、短途小型通勤飞机，具备低速飞行状态下稳定性好、起降距离短的特点，模型还原的曲面形态，能够直观呈现这类飞机在气动设计上的核心考量，比如机头的渐缩曲面是为了降低飞行过程中的迎风阻力，机身侧面的舷窗开孔位置匹配了客舱内部的布局边界，机翼的翼型曲面从翼根到翼尖的厚度渐变，也符合低速飞机的升力特性设计要求。

在功能特性的还原上，模型没有做过度的内部结构简化，而是保留了曲面建模过程中各部件的衔接特征：机身主体采用连续的闭合曲面构建，从机头雷达罩位置开始，曲面曲率沿着机身轴向平滑过渡到机尾，没有出现曲率突变的折角，能够满足生成形状设计模块中对A级曲面的连续性要求；机翼与机身的衔接位置做了曲面融合过渡，避免了直角对接带来的气动干扰问题，尾翼的水平安定面与垂直安定面也采用了和机翼一致的翼型截面，保证整体气动设计逻辑的统一性；起落架的安装位置在机身下部，预留的安装接口曲面和机身曲面平滑过渡，不会额外增加飞行阻力，舷窗的开孔边界也做了曲面倒角处理，和机身外表面保持曲率连续。

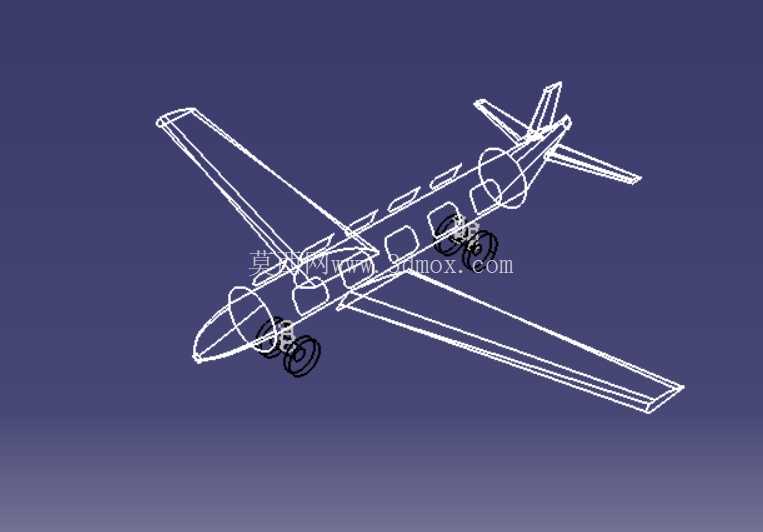

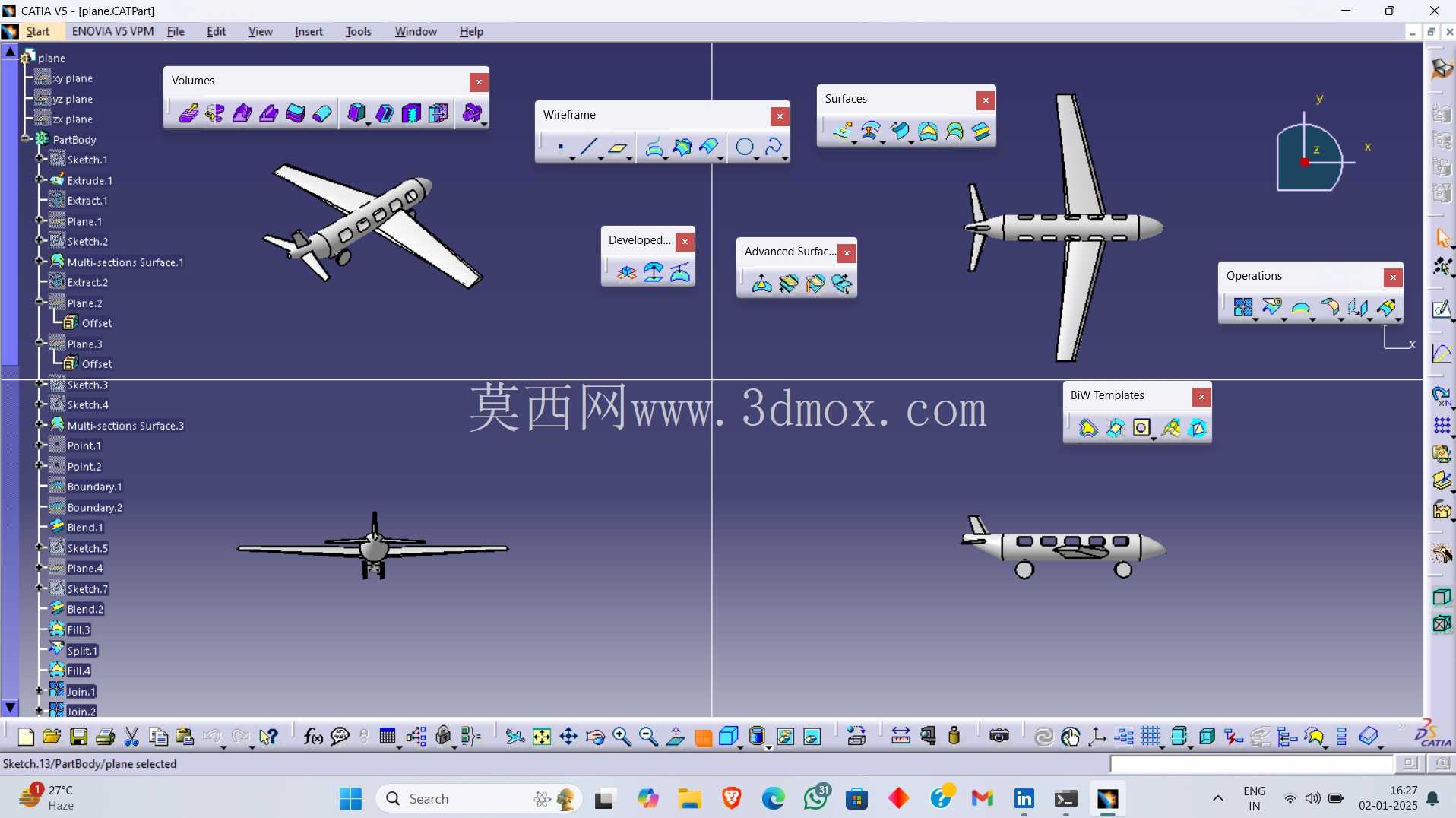

设计思路上，整个模型遵循从二维轮廓到三维曲面、从主体结构到细节特征的建模逻辑：首先绘制机身、机翼、尾翼的基准2D轮廓线，确定各部件的相对位置与安装边界，其中机身的纵向轮廓线确定了整机的长度方向尺寸，机翼的展向轮廓确定了整机的宽度边界，尾翼的轮廓线确定了机尾的高度尺寸；之后通过拉伸、扫掠、放样等基础曲面操作生成各部件的基础曲面，再通过曲面填充、边缘过渡操作处理部件之间的衔接区域，把独立的机翼、尾翼曲面和机身曲面融合为一个连续的整体；最后处理细节特征，比如舷窗的开孔、起落架的安装座、尾翼的翼尖切角等，所有细节特征的添加都没有破坏主曲面的连续性，保证整体外形的流线型特征。

从安装边界与尺寸逻辑来看，模型的各部件比例符合小型通用飞机的实际尺寸比例：机身长度与翼展的比例约为1:1.2，机身直径与长度的比例约为1:9，机翼的安装位置在机身纵向中点偏前的位置，匹配低速飞机的重心设计要求；前起落架位于机头后方约1/8机身长度位置，主起落架位于机翼根部下方，距离机身重心的前后距离符合前三点起落架的起降稳定性要求，尾翼的位置在机尾最末端，水平尾翼的展长约为机翼展长的1/3，能够提供足够的纵向稳定力矩；所有部件的安装位置都预留了合理的曲面过渡区域，没有出现部件之间的曲面干涉问题，各曲面的分块逻辑也符合实际飞机制造中的蒙皮分块思路，能够为后续的结构拆分、蒙皮下料提供基础参考。

对于三维建模从业者来说，这类模型能够直观展示复杂曲面产品的建模流程，尤其是航空类产品对曲面连续性的严苛要求，如何在保证曲面光滑过渡的同时，准确还原各部件的位置关系与功能特征，是这类曲面建模的核心难点；对于航空相关专业的教学场景，该模型可以作为生成形状设计模块的实操案例，帮助学习者理解从二维草图到三维曲面的完整构建过程，掌握曲面过渡、特征融合的实操技巧，理解气动外形设计中曲面曲率对飞行性能的影响，为后续的专业设计工作打下基础。
