成型机用拍板盒精密结构设计

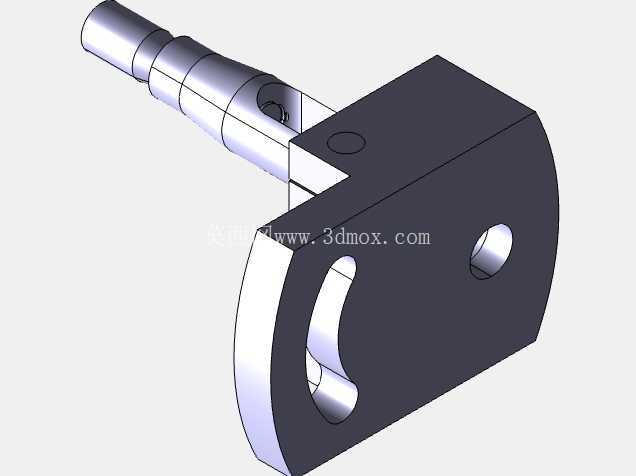

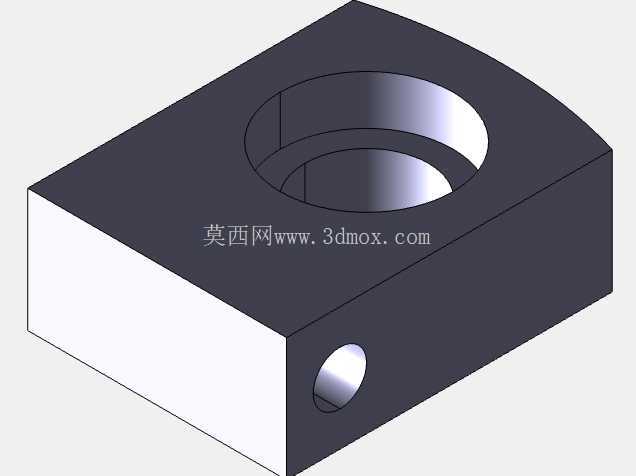

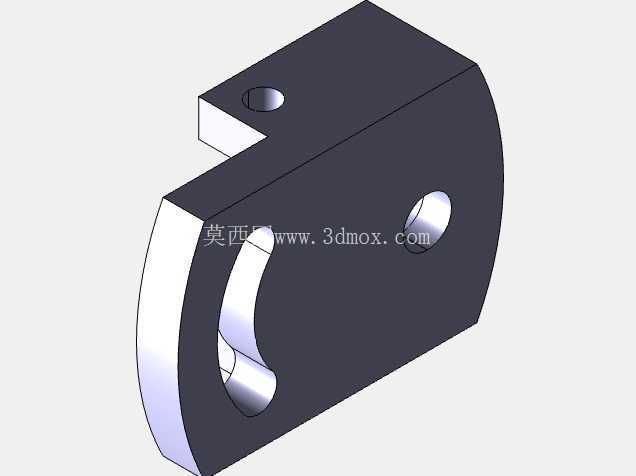

　　在卷料成型加工的生产场景中，拍板盒是决定切削工序加工精度与刀具使用寿命的核心执行部件，安装于成型机切削工位的侧方安装基座上，承担着切削刀具返程抬升的关键动作，避免刀具在非切削行程中与已加工成型面、待加工料带发生剐蹭磨损，从机构动作逻辑上降低刀具损耗，同时保障成型面的尺寸精度与表面质量。从结构设计维度来看，该拍板盒采用分体式组合结构，主体承载块为带圆弧端面的矩形块体，圆弧端面与安装基座的弧形定位面完全贴合，保证安装后整体的同轴度基准，块体上开设的横向贯通孔用于穿接定位销轴，实现拍板盒与安装基座的铰接固定，让拍板盒可绕销轴完成设定角度的摆动动作；块体侧面开设的弧形让位槽，为刀具抬升动作预留足够的摆动空间，避免动作过程中出现结构干涉。

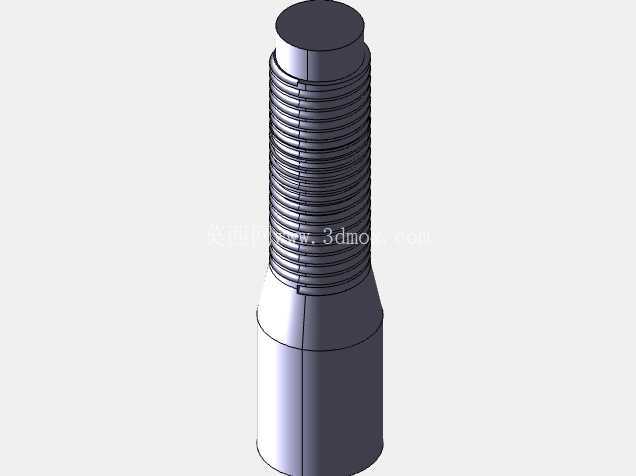

　　与主体块连接的阶梯轴结构，采用多段变径设计，最外端的细轴段用于连接驱动摆臂，中间的轴肩结构承担轴向定位作用，轴段上开设的径向销孔用于穿接锁紧销，实现驱动臂与轴体的无相对滑动固定，保证驱动力传递的精准性，不会出现动作滞后或空程误差。设计过程中首先要匹配成型机的切削行程参数，确定拍板盒的摆动角度范围，通常该角度控制在15°-25°区间内，既能够满足刀具抬升的避让高度要求，又不会因为摆角过大造成驱动行程浪费、机构动作节拍延长。主体块的厚度尺寸需要匹配安装基座的卡槽宽度，保证安装后无轴向窜动，圆弧端面的半径与安装座定位弧面半径保持一致，配合公差选用H7/h6的间隙配合，既保证铰接转动的灵活性，又不会出现过大的配合间隙影响抬升动作的位置精度。阶梯轴的各段轴径需要根据驱动负载进行强度校核，轴段与主体块的连接采用过盈配合加焊接的固定方式，保证长期往复摆动过程中不会出现轴体松动、断裂的问题。从实际工况适配角度，拍板盒长期处于往复摆动、频繁承受冲击载荷的工作环境，因此主体结构选用40Cr材质进行调质处理，表面硬度达到HB240-280，配合面处进行高频淬火处理，硬度提升至HRC45-50，降低铰接部位的磨损速率，延长部件的整体使用寿命。

　　安装过程中需要保证铰接销轴的轴线与切削刀具的进给方向保持垂直，否则会出现抬升动作偏斜，导致刀具剐蹭料带的问题；同时需要调整拍板盒的初始摆动位置，保证刀具返程时抬升高度比成型面高出0.2-0.5mm，既实现完全避让，又不会因为抬升量过大增加下一次切削的进刀空程。该结构的设计核心在于通过简单的铰接摆动机构，实现刀具返程的自动抬升动作，不需要额外增加独立的驱动源，依靠成型机主轴的凸轮机构即可驱动拍板盒完成同步动作，整体结构紧凑，安装占用空间小，不需要对原有成型机的主体结构进行大幅改造即可完成替换安装。

　　在细节结构处理上，主体块的所有棱边都做了R0.5的圆角倒钝处理，避免安装调试过程中出现锐边划伤的问题，同时减少应力集中点，提升部件的抗疲劳强度；弧形让位槽的槽口处做了15°的导向倒角，保证刀具抬升过程中能够顺利进入让位空间，不会出现卡滞问题。阶梯轴的轴端做了C1的倒角处理，方便驱动摆臂的装配，径向销孔的位置设置在轴段的中心位置，保证锁紧销受力均匀，不会出现单侧受力导致的销体剪切断裂问题。对于不同规格的成型机，该拍板盒的尺寸可以进行等比例缩放调整，核心的铰接结构、让位槽结构、阶梯轴连接结构不需要进行原理性改动，只需要根据对应机型的安装空间、切削行程、刀具尺寸调整对应参数即可，具备较强的适配性。在三维建模过程中，需要重点验证摆动过程中的干涉情况，模拟拍板盒在最大摆角、最小摆角位置时，与周边的刀具、安装座、料带导向结构的间隙，保证最小间隙不小于0.1mm，避免实际装配后出现运动干涉；同时需要对关键受力部位进行有限元强度校核，保证在最大冲击载荷下，结构的最大应力小于材料的许用应力，不会出现塑性变形或断裂问题。
