机械传动用十字轴式指关节铰接结构

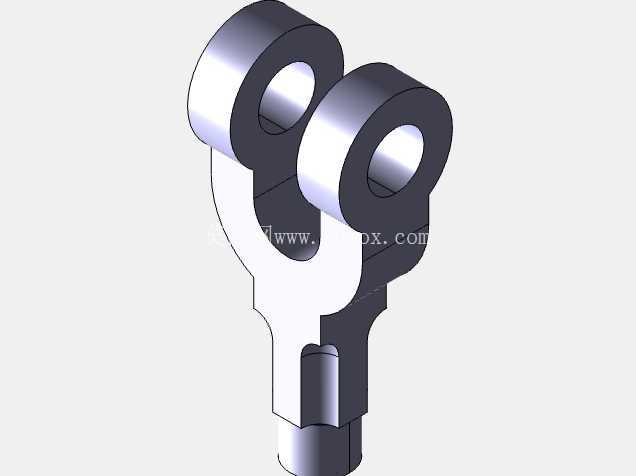

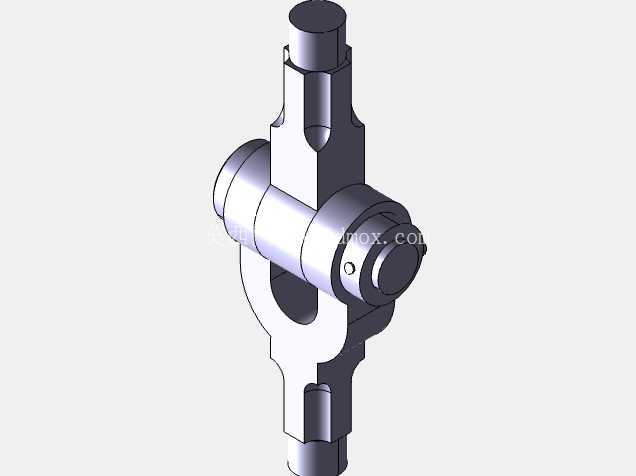

　　这类十字铰接结构常被应用在需要小角度扭矩传递、多自由度摆动的机械连接场景中，比如小型机械手的指节传动单元、精密工装夹具的活动铰接位、轻工设备的连杆传动节点，核心作用是在两个存在相对摆动需求的轴段之间传递旋转扭矩，同时补偿连接端的小角度偏摆误差，避免刚性连接带来的应力集中问题。从结构功能来看，该零件主体为十字交叉的轴体结构，其中横向轴段为铰接配合面，加工有高精度的圆柱配合面，用来和配套的轴套、轴承内圈配合，实现绕横向轴线的旋转自由度；纵向轴段为扭矩输入端与输出端，端部加工有定位轴颈，可与外接的连杆、驱动臂通过过盈配合或者键连接实现扭矩传递，轴肩位置做了退刀槽设计，既方便加工时的刀具退刀，也能保证装配时配合端面能完全贴合，避免出现装配间隙导致的传动旷量。

　　设计这类零件时，首先要明确铰接点的额定传递扭矩，根据扭矩值核算十字轴各轴颈的直径，避免轴颈在交变载荷下出现疲劳断裂；其次要确定两个方向的最大摆动角度，横向轴的轴颈长度不能超过摆动时的干涉边界，纵向轴的叉形开口尺寸要匹配外接铰接件的厚度，保证摆动过程中不会出现结构碰擦。从外形尺寸与安装边界来看，横向轴的总长度决定了铰接点的径向安装空间，装配时需要在横向轴两端预留轴承或者轴套的安装位置，同时预留润滑脂注入的空间，这类低速轻载的铰接结构通常采用脂润滑，可在横向轴的端面加工注油孔，连通到轴颈配合面，保证长期运行时的润滑效果，减少配合面的磨损。

　　纵向轴上下两端的轴颈直径需要和外接零件的安装孔保持公差配合，通常选用h7的轴公差，配合孔选用H7，实现小间隙的过渡配合，既保证装配时的便利性，也能减少传动过程中的回差。十字交叉位置的圆角过渡是设计的关键细节，不能采用直角过渡，否则会在交变载荷作用下出现应力集中，长期运行后容易在交叉位置产生疲劳裂纹，通常根据轴颈直径的大小取R1-R3的过渡圆角，同时要保证圆角处的表面粗糙度达到Ra1.6以下，减少应力集中源。零件的配合面需要做表面淬火处理，硬度达到HRC45-50，提高配合面的耐磨性能，非配合面可以做发黑处理，提升基础防锈能力。在实际装配场景中，这类铰接结构的安装顺序通常是先将横向轴的一侧轴颈压入外接叉形件的一侧安装孔，装入轴套或者滚针轴承后，再将十字轴的另一侧轴颈对准叉形件的另一侧安装孔，压装到位后用孔用挡圈实现轴向定位，防止横向轴在运行过程中出现轴向窜动；纵向轴的上下端分别连接输入和输出连杆，装配完成后需要手动摆动测试，确认两个方向的摆动都顺畅无卡滞，没有异常的旷量，才能进入后续的总成装配环节。

　　这类结构相比球铰结构，能传递更大的扭矩，同时摆动角度的控制更精准，适合对传动精度有一定要求的铰接场景，在小型自动化设备的执行端、教学用机械原理演示模型、小型机械手的关节部位都有广泛的应用，建模过程中需要重点关注各配合面的同轴度、垂直度公差，比如横向轴两个轴颈的同轴度要控制在0.02mm以内，纵向轴和横向轴的垂直度要控制在0.02mm以内，否则装配后会出现摆动卡滞、传动阻力大的问题，严重时会导致零件过早磨损失效。
