穿越机2W功率图传发射模块结构设计

这款图传发射模块是FPV穿越机飞行系统里的核心射频发射部件，主要承担飞行过程中机载摄像头采集的实时画面回传任务，在竞速穿越、长距离远航、影视航拍等飞行场景中，直接决定了地面端接收画面的稳定性、传输距离与抗干扰表现，是航飞电子系统里对结构可靠性、散热效率要求极高的功能部件。

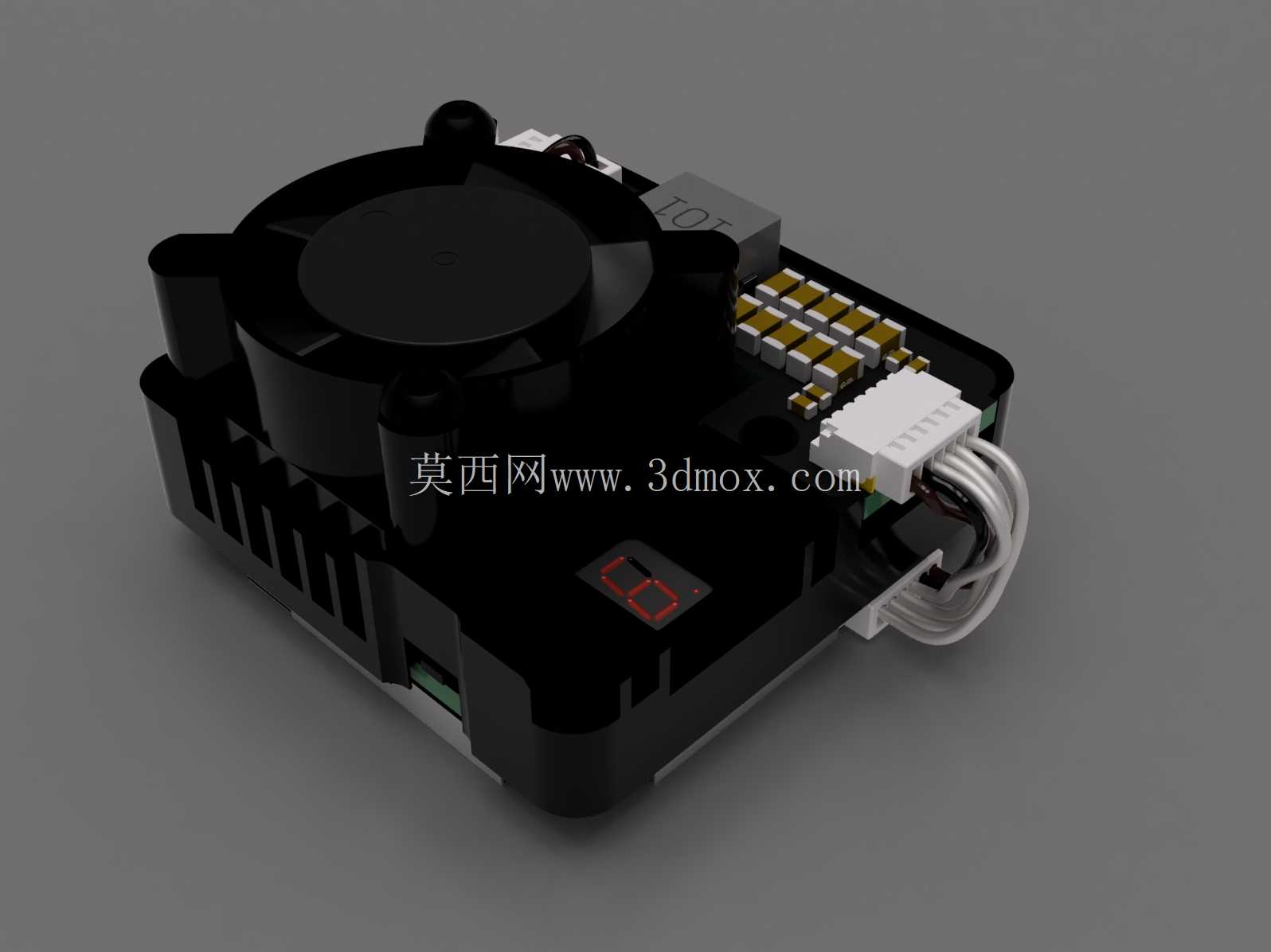

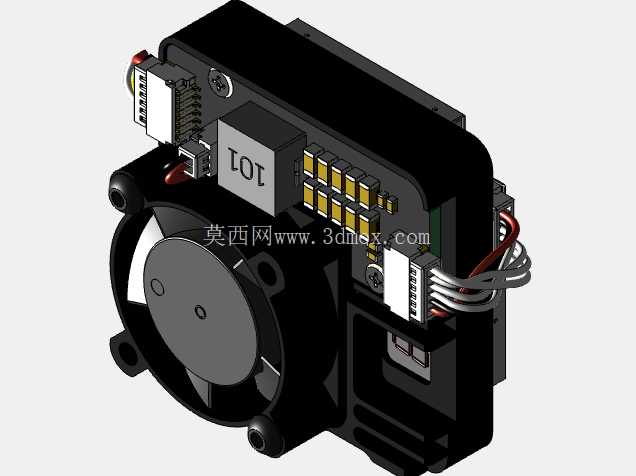

从结构设计逻辑来看，整个模块采用一体化压铸壳体作为承载基底，壳体侧壁预留了多道平行散热鳍片，顶部直接适配标准30mm规格的轴流散热风扇安装位——之所以做这样的设计，是因为2W发射功率下射频功放芯片的持续发热密度较高，单纯依靠壳体自然散热无法满足长时间满功率工作的温升要求，顶部直吹的风道可以直接将鳍片传导的热量快速带出，避免高温导致的功率衰减、频率漂移甚至芯片烧毁问题。壳体上的风扇安装位做了嵌入式定位槽，装配时不需要额外调整对位，螺丝孔位与主流市售散热风扇完全匹配，后期维护更换风扇不需要对壳体做二次加工。

模块的接口布局充分考虑了穿越机装机时的走线空间约束，视频信号输入、电源输入、音频输入的接插件统一布置在模块侧端，接插件采用卧式贴片焊接后通过壳体预留的开口外露，接线时线材可以顺着机架侧板方向走线，不会出现线材顶到机架上板、安装时需要硬掰线材的问题。模块侧面还预留了数码管显示窗口，对应的段码屏直接焊接在主板对应位置，装配后可以直接显示当前工作频道、发射功率参数，外场调参时不需要连接地面站就能快速确认工作状态，窗口边缘做了遮光凸台，户外强光下也能清晰读取显示数值。

安装边界上，整个模块的外轮廓尺寸适配穿越机常用的30.5mm标准安装孔距，四个固定孔位做了下沉式设计，使用M3螺丝安装时螺丝头完全没入壳体表面，不会突出干涉顶部风扇的安装，也不会刮碰到机架内部的其他线材。壳体底部做了0.8mm的凸台限位，安装时模块与机架安装板之间留出均匀间隙，既可以避免主板背面的焊点直接接触碳板造成短路，也能在模块底部形成辅助散热的空气流通层，进一步提升整体散热效率。

内部结构设计上，压铸壳体的内部预留了多个定位柱，主板装配时直接套在定位柱上，通过点胶或者微型螺丝固定，射频功放芯片的背面通过导热硅胶垫直接贴合壳体内壁的导热平面，把芯片工作产生的热量以最短路径传导到外部散热鳍片上，减少热阻。主板上的功率匹配电路、滤波电容都做了分区布局，高频射频部分远离电源输入接口，避免电源纹波对射频信号造成干扰，频道切换的微动按键布置在主板边缘，对应壳体侧面的按键开孔，外场不用拆壳就能快速切换工作频道。

考虑到穿越机飞行时的剧烈振动、炸机冲击场景，整个壳体的压铸壁厚控制在1.2mm，既保证了整体结构强度，又不会额外增加过多飞行重量，壳体边角都做了R2的圆角过渡，炸机撞击时不会出现应力集中导致的壳体碎裂，内部的接插件焊接位置都做了点胶加固，避免剧烈振动下出现接插件松脱、焊点虚接的问题。模块的出线位置做了圆弧过渡的护线结构，线材弯折时不会被壳体锐边割破绝缘层，长时间振动下也不会出现线材外皮磨损短路的隐患。

从实际装机适配性来看，这款模块可以直接安装在绝大多数五寸穿越机、三寸远航机的上层板安装位，不需要额外打印转接件，散热风扇的供电可以直接从模块预留的风扇焊盘取电，不需要单独从飞控接线，简化了装机走线的复杂度。壳体表面做了哑光黑色氧化处理，既提升了表面的热辐射散热能力，也避免了金属壳体对射频信号的反射干扰，天线接口位置做了加厚处理，频繁插拔天线也不会出现接口松动的问题。
