乐迪SE100GPS无线电链路定位模块

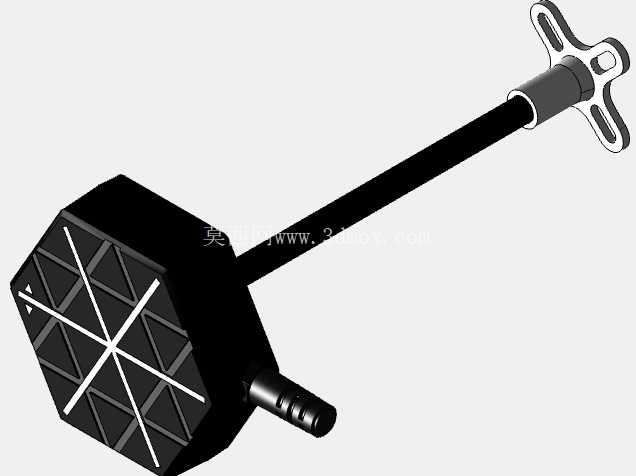

　　在航模、小型无人飞行器以及地面移动机器人的导航定位系统搭建中，卫星定位接收模块是决定设备位置感知精度的核心部件，这款GPS无线电链路定位模块的结构设计，完全围绕机载、车载小型设备的安装使用需求展开。从实际安装场景来看，这类模块通常需要布置在设备机体的顶部无遮挡位置，避免机身结构、金属部件遮挡卫星信号，因此模块主体采用正六边形的扁平壳体设计，顶面预留了充足的陶瓷天线布设空间，米字形的内部加强筋既可以提升壳体的抗形变能力，也能在不增加壳体厚度的前提下，为内部的陶瓷天线、信号处理电路板提供稳定的支撑结构，避免飞行过程中的振动导致电路板移位、天线接触不良。模块侧面引出的信号连接线采用侧出式设计，出线位置做了阶梯式的防弯折结构，能够减少线材根部反复弯折导致的线芯断裂问题，适配设备走线时的弯折角度需求，不会因为线材硬折导致安装干涉。模块底部的支撑立柱采用细长杆结构，将信号接收主体抬升到安装基座以上一定高度，既可以拉开模块与机身内部电调、电机等电磁干扰源的距离，降低电磁噪声对卫星信号接收的影响，也能减少机身结构对信号接收角度的遮挡，保证模块在全向范围内的信号接收增益。

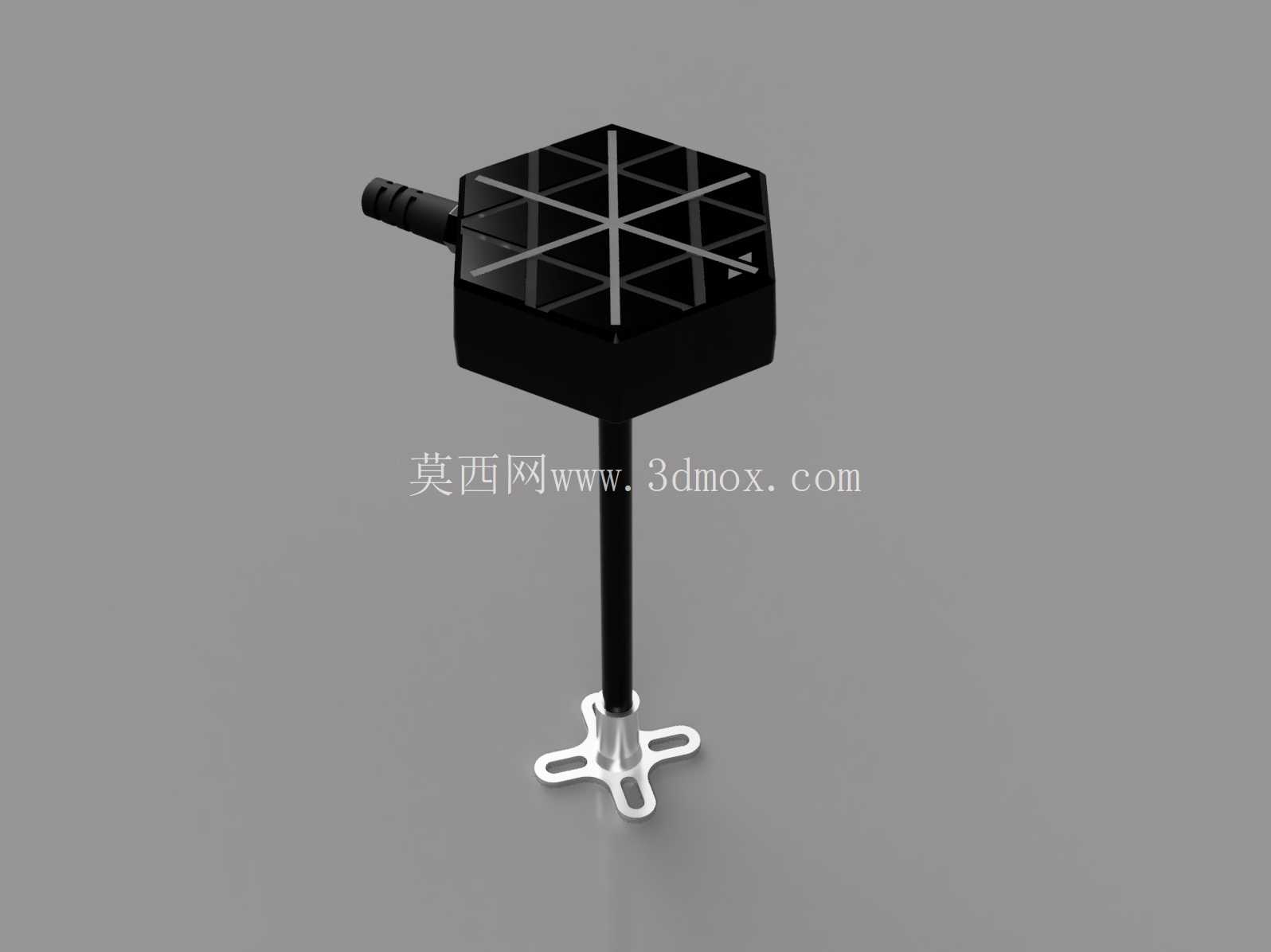

　　底部的安装基座采用十字形四孔安装片，安装孔位做了沉台设计，使用M2规格的螺丝即可完成固定，安装片的四个支臂做了圆弧过渡处理，没有尖锐棱角，不会在安装过程中划伤线材或者操作人员的手部，同时十字形的结构相比整块安装板重量更轻，对于对重量敏感的航模类设备来说，能够尽可能降低安装结构带来的额外负重。从功能实现的结构设计来看，模块内部的电路板分层布设，最上层为陶瓷天线接收层，中间为信号放大与射频处理层，最下层为数据解算与输出层，层与层之间采用金属屏蔽罩隔离，避免不同电路模块之间的信号串扰，壳体内部预留了灌封胶的填充间隙，生产装配时可以通过灌封处理提升模块的抗震、防潮能力，适配户外复杂环境下的使用需求，即使遇到小雨或者扬尘天气，也能保证内部电路稳定工作。

　　模块的出线端内置了ESD防护器件，能够避免设备插拔或者静电放电时击穿内部的信号处理芯片，提升模块的使用寿命。在实际选型适配时，需要注意模块的安装边界：主体六边形的对边距离为32mm，支撑立柱长度为28mm，底部安装片的四个安装孔中心距为20mm，安装时需要在设备顶部预留直径35mm以上的无遮挡安装平面，安装平面下方不能有大电流走线或者金属遮挡结构，同时线材的出线方向需要朝向设备的走线槽位置，避免线材被旋翼或者运动部件剐蹭。模块的信号输出采用标准的串口协议，可以直接适配主流的飞控系统，不需要额外的信号转换电路，壳体的边角都做了R2的圆角处理，没有应力集中点，在遇到轻微碰撞时不会出现壳体开裂的问题。

　　相比常见的方形GPS模块，正六边形的壳体设计在相同的天线接收面积下，整体结构的风阻更小，在飞行器高速飞行时，气流能够顺着六边形的斜面平滑流过，不会产生明显的紊流影响飞行姿态，同时六边形的结构对称性更好，安装时不需要严格对准航向，降低了安装调试的难度。模块整体的重量控制在18g以内，不会给小型航模带来过大的负重负担，支撑立柱采用高强度的工程塑料材质，既保证了结构强度，也不会对卫星信号产生屏蔽作用，底部的金属安装衬片嵌装在塑料基座内部，螺丝锁紧时不会出现塑料柱滑牙的问题，能够承受多次拆装而不损坏安装结构。在进行三维建模时，需要重点还原壳体的内部加强筋结构、出线端的防弯折结构以及底部安装片的沉孔细节，这些结构直接影响模块的安装适配性和结构强度，建模时不能省略；同时要注意支撑立柱与主体壳体、安装基座的同轴度，保证安装后模块处于竖直状态，避免倾斜导致的信号接收角度偏差。
