圆形GNSS双频定位接收模组结构设计

项目分类:通讯工具类 发布时间:2026-06-05 ID:1173825
  • 圆形GNSS双频定位接收模组结构设计
  • 圆形GNSS双频定位接收模组结构设计

这款圆形双频卫星定位接收模组,核心面向小型无人机飞控系统、便携测绘终端、车载定位外设、机器人自主导航单元这类对安装空间、定位精度有明确要求的应用场景,作为整机系统里的卫星信号接收解算核心部件,承担多星座卫星信号捕获、载波相位解析、实时定位数据输出的功能,能同时接收GPS L1频段与BDS B1频段的公开服务信号,相比单频接收方案,在城市楼宇遮挡、林间作业这类多路径反射明显的环境下,能有效降低信号漂移幅度,提升定位结果的稳定性。

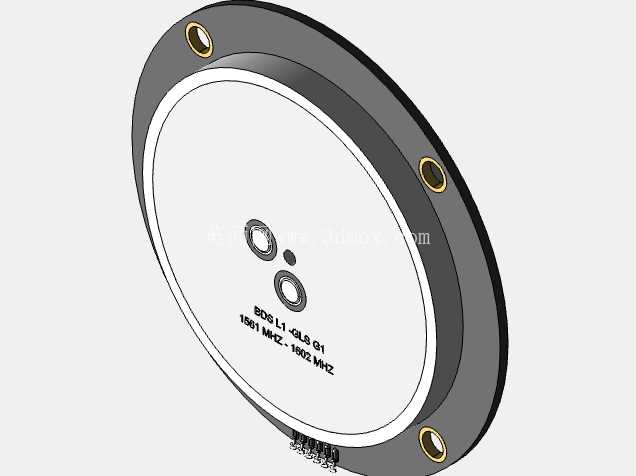

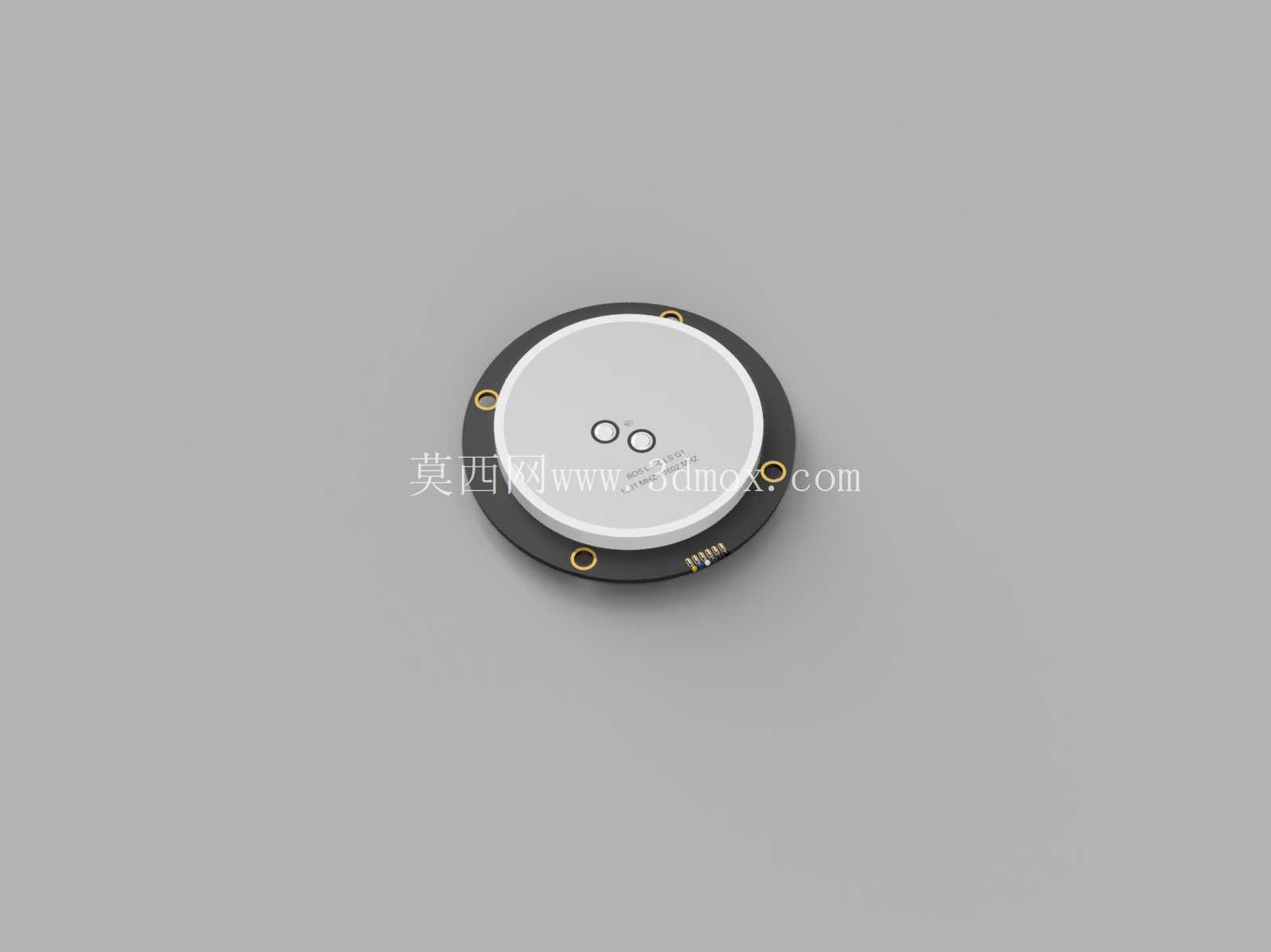

从结构设计思路来看,整体采用薄型圆盘式布局,核心是为了匹配陶瓷天线的全向信号接收特性——圆形的介质陶瓷天线本身对各方向入射的卫星信号增益一致性更好,不会因为方形边角的介质分布差异导致特定方位的信号接收增益出现凹陷,同时圆形外轮廓也能更好适配小型无人机机臂顶部、测绘杆顶端这类圆形安装位的空间,不会出现方形模块边角突出干涉周边结构的问题。模组整体厚度控制在5mm以内,最大外圆直径38mm,这个尺寸边界是经过多轮安装适配验证的:既保证了内置陶瓷天线的有效辐射面积足够支撑双频信号的接收增益,又不会因为尺寸过大占用过多的整机顶部安装空间,对于起飞重量在1kg以内的小型穿越机、航拍无人机来说,这个尺寸和重量不会额外增加过多的负载负担,也不会遮挡机身顶部的其他传感元件。

安装边界设计上,模组法兰盘边缘均匀布置了3个M2规格的沉头安装孔,孔位分布在直径33mm的分度圆上,沉头深度0.8mm,安装后螺丝头部不会突出模组上表面,避免螺丝金属材质对上方入射的卫星信号造成遮挡反射。模组的信号输出接插件布置在圆盘下侧边缘位置,采用卧式贴片排针接口,接插件突出本体的高度仅1.2mm,出线方向沿圆盘切线方向布置,不会在模组轴向方向增加额外的高度需求,方便安装时在模组下方布置飞控主板、减震垫等结构,接线后线缆可以沿安装面平顺走线,不会出现线缆弯折半径过小导致的线芯断裂问题。

功能结构层面,模组的上层为陶瓷天线辐射层,表面做了哑光白色阻焊处理,既可以标注天线的相位中心位置标识,也能避免金属层裸露造成的信号短路;中层为信号屏蔽罩,采用0.2mm厚的洋白铜冲压成型,将射频解算芯片、基带处理电路完全罩住,屏蔽罩与下层PCB的接地焊盘连续焊接,能有效隔绝机身内部电机电调、数字图传这类高频器件的电磁辐射干扰,避免杂散信号进入射频通道导致的卫星信号失锁;下层PCB采用4层板设计,独立的地层与电源层分割设计,将射频电路、数字电路的电源回流路径完全分开,减少数字电路开关噪声对射频接收灵敏度的影响。

在实际选型适配时,需要注意模组的安装面要尽量远离大电流的动力线、电机磁钢这类强干扰源,安装位置上方不能有碳纤维板、金属结构件的遮挡,因为这类导电材料会完全衰减卫星信号的入射强度,最好将模组安装在整机结构的最顶端,上表面保持净空,才能保证最佳的信号接收效果。另外模组的相位中心与几何中心的偏差控制在0.5mm以内,在做高精度RTK定位适配时,可以直接以圆盘的几何中心作为定位基准点,不需要额外做相位中心偏移量的复杂标定,能减少集成时的调试工作量。

从结构可靠性设计来看,模组所有贴片元件都做了底部点胶加固,接插件的焊盘位置增加了应力释放过孔,能适应无人机飞行时的高频振动场景,不会因为长期振动出现元件虚焊、接插件脱落的问题;外壳边缘做了R0.5mm的圆角处理,没有尖锐的边角,安装操作时不会划伤操作人员的手部,也不会刮伤周边的线材绝缘层。整体结构没有采用额外的金属外壳,一方面是为了控制整体重量,另一方面是避免金属外壳对卫星信号造成屏蔽,仅靠PCB本身的铺铜与屏蔽罩实现电磁防护,在重量、防护性能、信号接收效率三者之间做了最优的平衡。
