高精度GNSS接收天线结构设计方案

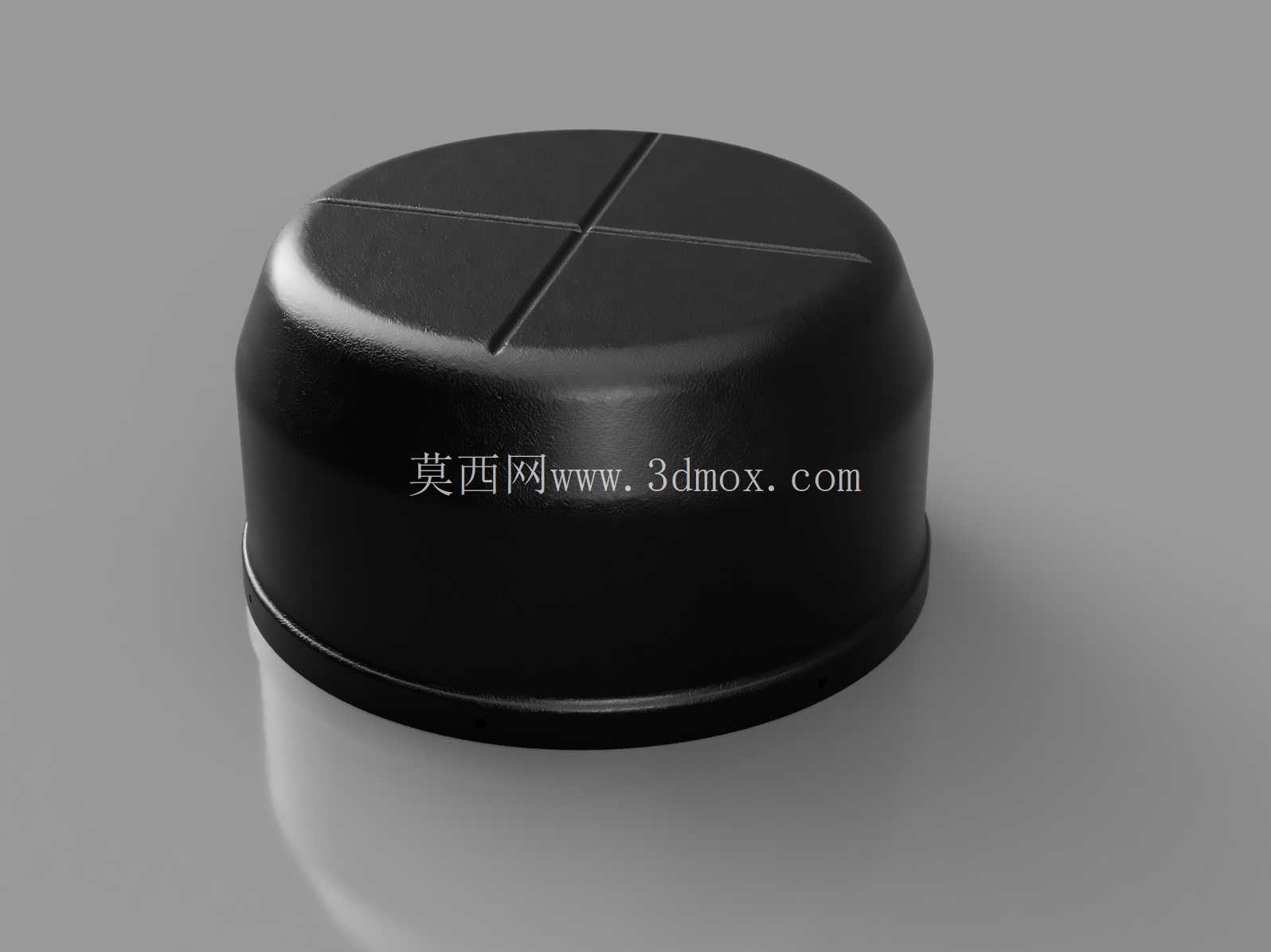

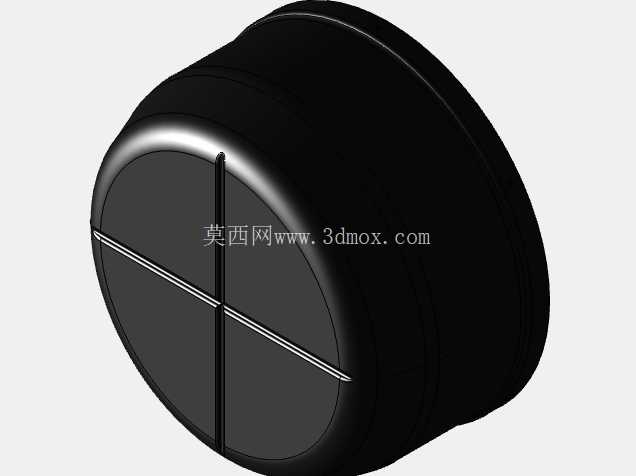

　　这款GNSS接收天线的结构设计，核心围绕户外无人系统的定位需求展开，在测绘无人机、自动驾驶农机、户外巡检机器人这类长期暴露在复杂环境下的设备上，定位天线的结构可靠性直接决定了整机的作业精度与运行稳定性。从外形来看，整体采用矮圆柱式的低轮廓设计，顶部做了十字交叉的极化分隔筋，这一结构并非装饰性设计，而是为了匹配多星多频信号的接收极化要求，四个分隔开的顶面区域分别对应不同频段的信号接收单元，筋条的高度经过反复校核，既不会对信号接收造成遮挡，又能强化顶部壳体的抗冲击能力，避免户外作业时被飞溅的碎石、树枝砸裂壳体。

　　壳体侧面做了微收腰的弧面过渡，没有尖锐的棱角，一方面能降低户外强风环境下的风阻系数，减少设备高速移动时天线受到的气流冲击力，另一方面也能避免积水、积尘在壳体接缝处堆积，降低密封结构的老化速度。底部的安装法兰做了内嵌式的密封槽设计，安装时配合O型密封圈可以实现IP67级的防护能力，完全适配雨天、扬尘、高湿等复杂户外作业场景，安装孔位采用均匀分布的沉头孔设计，既可以通过螺丝直接固定在设备的金属安装面上，也能适配磁吸式、抱箍式的扩展安装配件，满足不同设备的安装边界要求。

　　从内部结构的设计逻辑来看，外壳采用改性ABS加防紫外线涂层的材质方案，壁厚控制在2.5mm，既保证了足够的结构强度，又不会因为壳体过厚导致信号衰减，内部预留了陶瓷天线模块、低噪声放大电路的安装定位柱，所有的内部固定位都做了防震筋设计，能够抵消设备移动过程中产生的高频振动，避免内部元器件出现移位、焊点脱落的问题。顶部的十字筋条下方对应内部天线单元的分隔位置，做了薄化处理，壁厚仅1.2mm，最大程度降低对卫星信号的屏蔽影响，同时筋条本身的加强作用又能让顶部壳体承受10kg以上的正面静压力，满足日常运输、安装过程中的抗挤压要求。

　　在实际的工程应用中，这类低轮廓GNSS天线往往需要安装在设备的最高点，不能因为天线的外形过高导致设备整体通过性下降，这款设计的整体高度控制在30mm以内，安装后突出安装面的尺寸极小，在穿越林间、巷道等狭窄空间时，不会因为天线剐蹭造成设备损坏。外壳的表面做了细磨砂的哑光处理，避免阳光直射时产生反光干扰其他传感设备的工作，同时哑光表面的抗刮擦能力更强，长期户外使用不会因为表面划痕积累影响外观与防护性能。底部的出线位置做了防水格兰头的集成设计，不需要额外配置防水接头，安装时直接将射频线缆从格兰头穿出，拧紧压帽即可实现线缆位置的密封与抗拉固定，能承受50N以上的线缆拉力，避免设备移动过程中线缆被拉扯导致的接触不良问题。在结构建模的过程中，所有的配合公差都按照精密注塑件的要求进行标注，壳体上下盖的配合采用止口式设计，配合间隙控制在0.1mm以内，既方便组装时的对位，又能在涂覆密封胶后实现完全的防水密封，不会出现胶层厚薄不均导致的密封失效问题。针对不同应用场景的安装需求，底部法兰的尺寸做了通用化设计，兼容市面上绝大多数主流GNSS天线的安装孔距，替换旧设备上的损坏天线时不需要重新打孔，直接原位安装即可，大幅降低现场维护的工作量。
