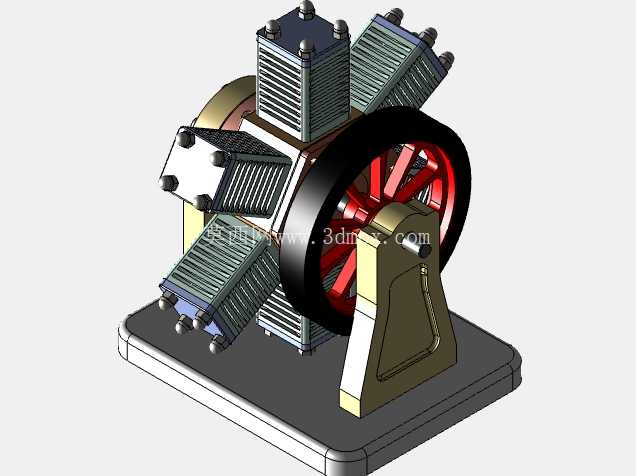

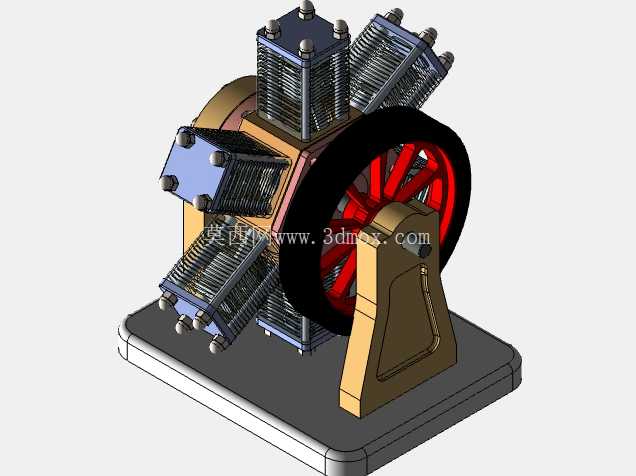

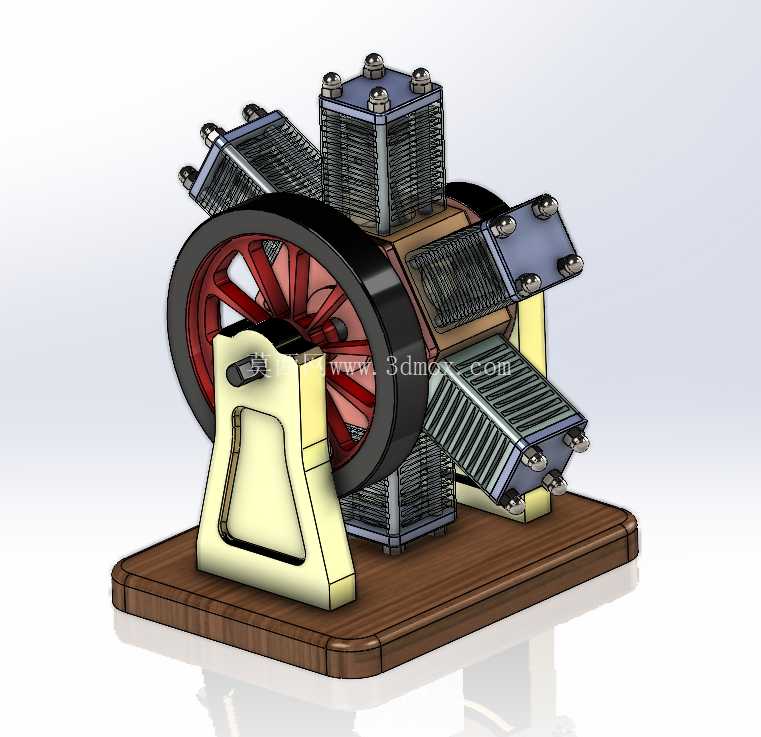

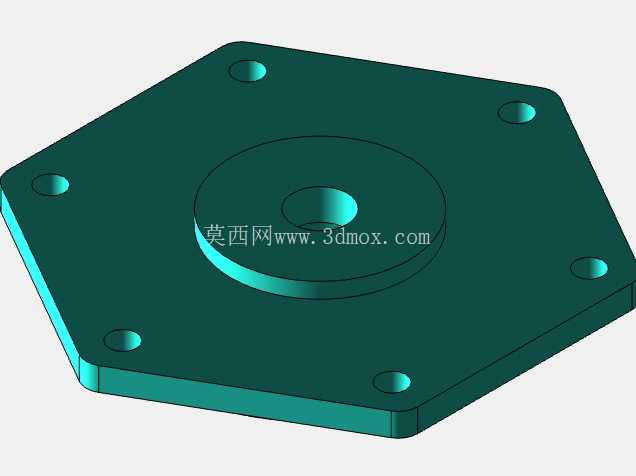

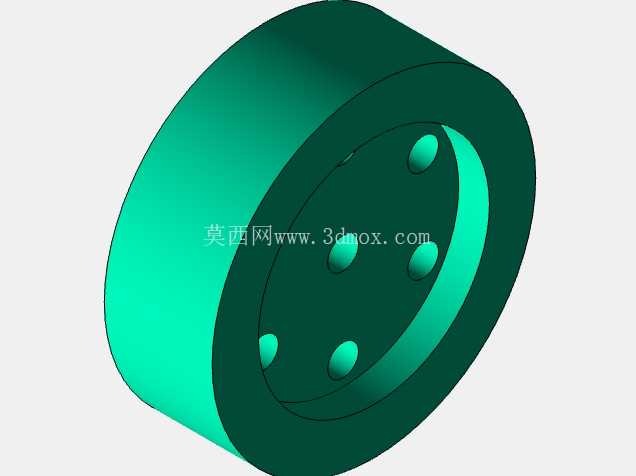

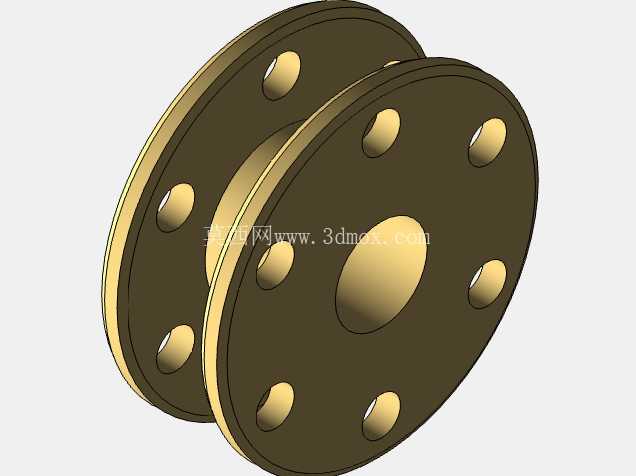

六缸径向星形发动机结构展示模型

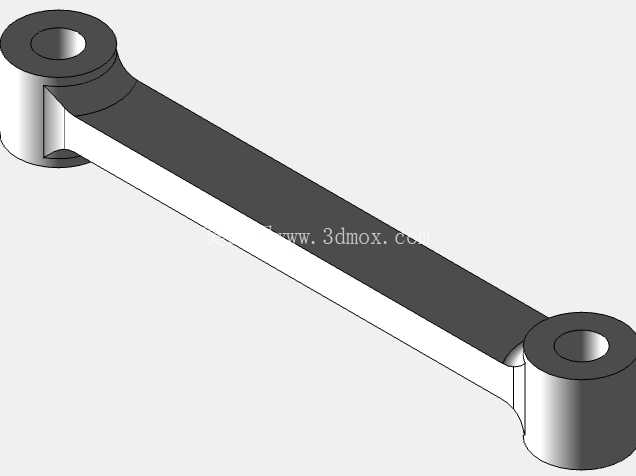

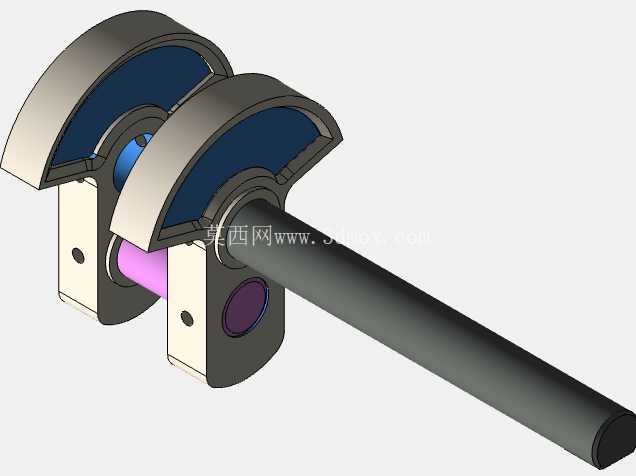

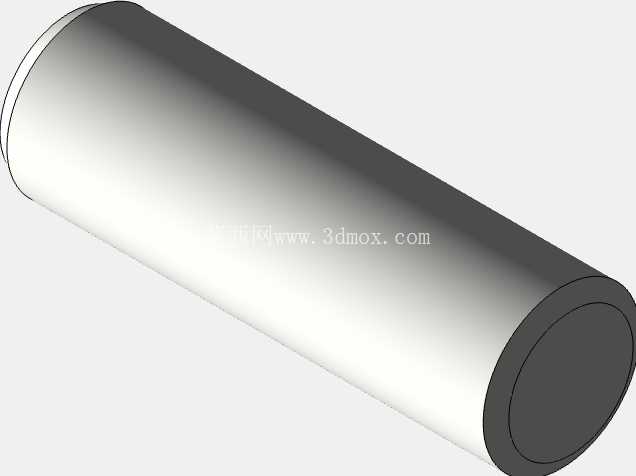

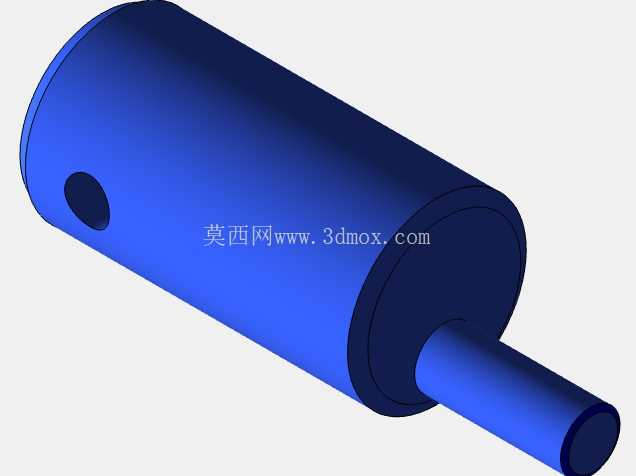

　　从实际功能层面看，该结构通过六个气缸交替做功推动曲柄连杆机构运转，星形布局下每一圈曲轴旋转过程中，各气缸按固定点火顺序依次完成进气、压缩、做功、排气冲程，动力输出的平顺性优于同缸数的直列结构，且因为所有气缸都布置在曲轴箱的同一径向平面，润滑系统的油路设计可以更集中，不需要布置长距离的机油通道，机油泵送的压力损失更小，冷启动阶段的润滑建立速度更快。设计思路上，该模型优先还原了星型发动机的核心运动逻辑，中心曲轴采用单曲柄结构，六个连杆共同铰接在曲柄销上，区别于直列发动机每个气缸对应独立曲柄轴颈的设计，这种共用曲柄销的结构能大幅压缩曲轴的轴向尺寸，让整机的轴向安装长度控制在极小范围内，对于安装空间轴向尺寸受限的场景，这类布局的适配性更强。这款六缸径向星形动力装置的结构模型，完整还原了星型动力单元的核心布局逻辑，六个气缸围绕中心曲轴呈圆周等角度分布，相比直列、V型动力布局，径向排布能在更小的整体轮廓内实现更大的排量输出，同时曲轴长度大幅缩短，整机刚性表现更优，早期航空动力领域大量采用这类布局，正是看中其迎风面冷却效率高、结构紧凑重量轻的特性，在小型通航飞机、早期螺旋桨战机、复古动力改装、教学演示场景中，这类结构的动力装置都有明确的应用价值。

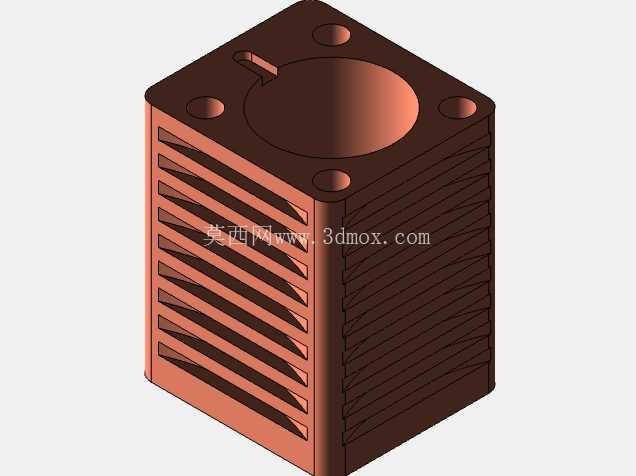

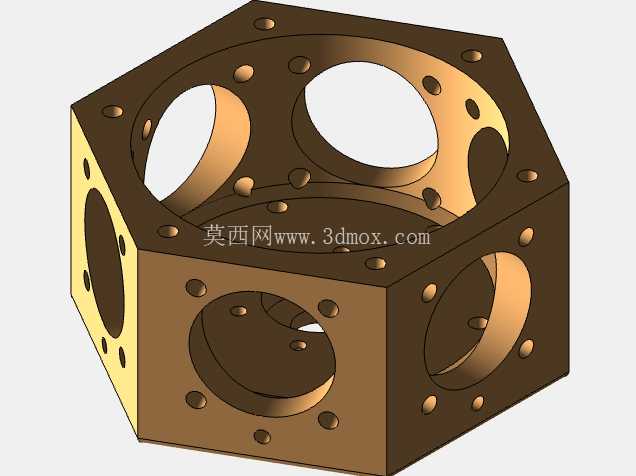

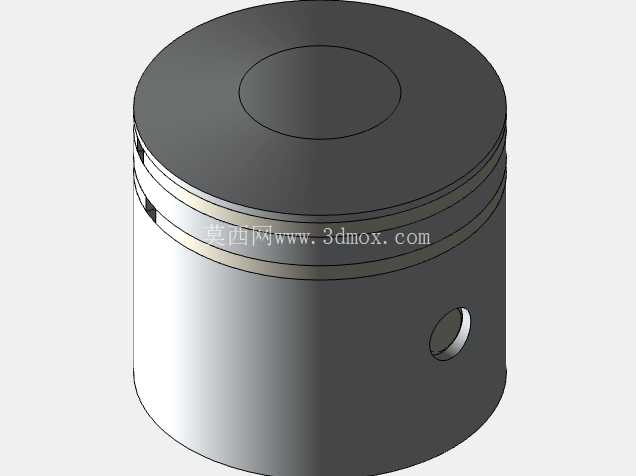

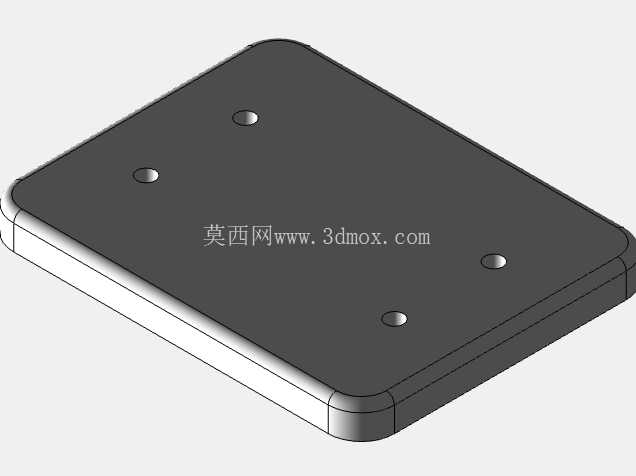

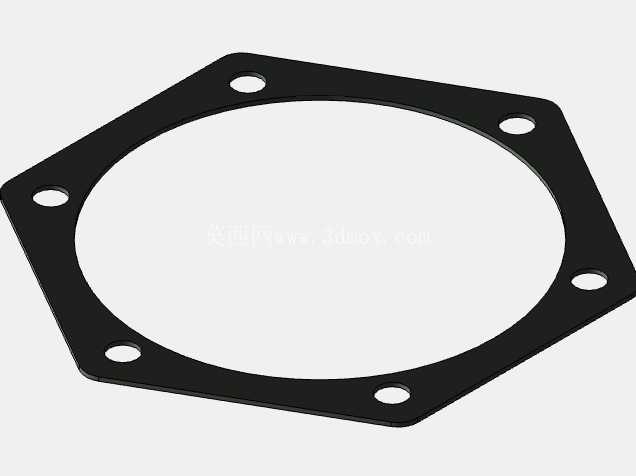

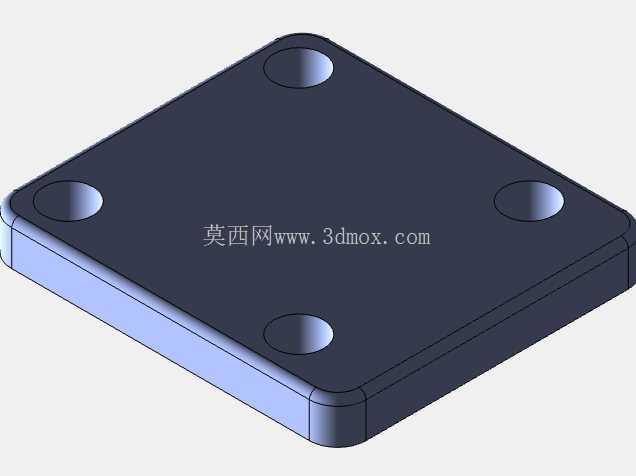

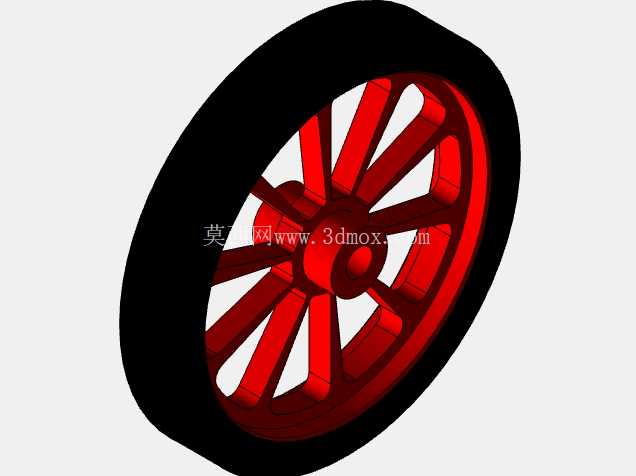

　　散热结构上，每个气缸外部都布置了密集的散热鳍片，因为星型布局下所有气缸都直接暴露在迎面气流中，风冷散热的效率远高于包裹在机舱内的直列液冷发动机，不需要布置复杂的冷却液管路、散热器、水泵等附属部件，整机的零部件数量更少，维护难度更低，在野外作业、缺乏复杂维护条件的使用场景下，这类动力装置的可靠性优势十分明显。从安装边界来看，该模型配套了一体化的铸造支撑底座，底座采用带圆角的矩形木质承托结构，支撑脚直接固定在底座上，飞轮布置在支撑结构的外侧，方便外接启动装置或者动力输出轮系，整机的重心落在底座的几何中心位置，安装时只需要固定底座的四个角即可保证运行稳定性，不需要额外设计复杂的减震支撑结构。气缸与曲轴箱的连接采用螺栓紧固结构，每个气缸顶部都布置了独立的缸盖固定螺栓，方便拆解维护气缸内部的活塞、连杆组件，进排气接口统一布置在气缸外侧，方便外接进气歧管与排气收集装置。飞轮采用大直径辐条式结构，大转动惯量的飞轮可以储存做功冲程的能量，带动曲轴顺利越过其余气缸的压缩上止点，保证低转速下的运转稳定性，这对于小排量多缸星型发动机来说尤为重要，因为单缸排量小，做功冲程的输出扭矩波动更大，大惯量飞轮能有效抵消转速波动，让动力输出更平稳。

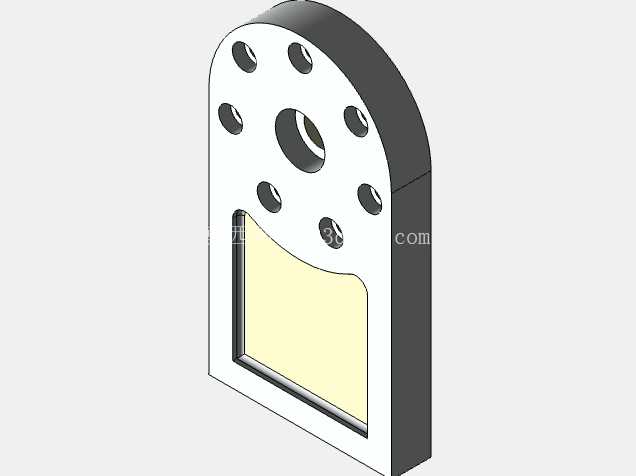

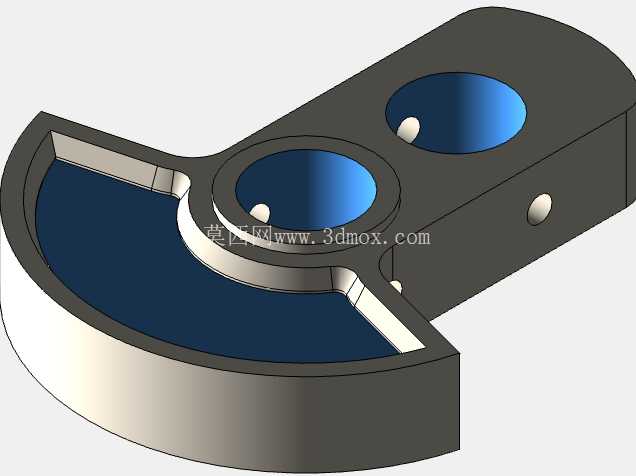

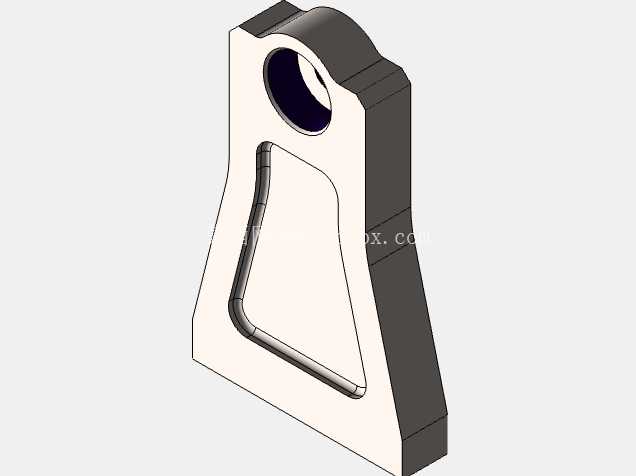

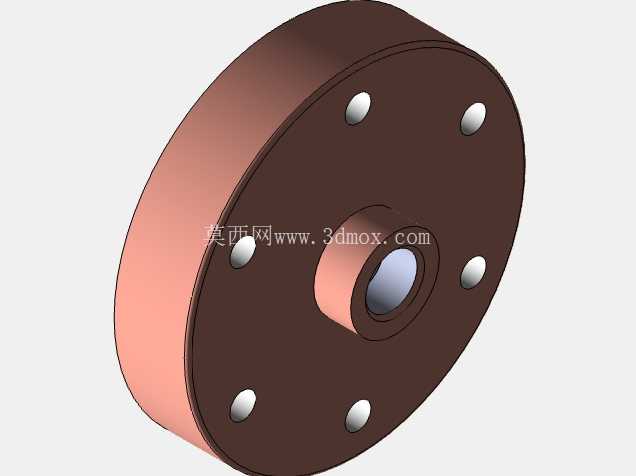

　　支撑结构采用L型一体化铸造支架，支架上预留了曲轴的安装轴承位，轴承位的同轴度直接决定了曲轴运转的阻力大小，设计时将支架与底座的安装面设置为平面配合，安装时可以通过配磨垫片调整曲轴的水平度，避免曲轴出现偏磨导致的运转卡滞。这类结构模型除了用于教学演示星型发动机的工作原理外，也可以作为小型动力装置的设计参考，在小型无人机、复古摩托改装、小型固定翼航模的动力选型中，这类六缸星型结构的声浪与运行质感都有独特的优势，且因为结构紧凑，不需要占用过多的机身空间，能给载荷部分留出更多的安装位置。

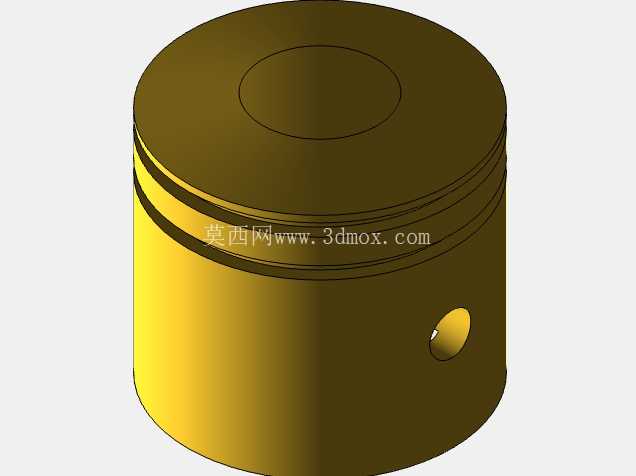

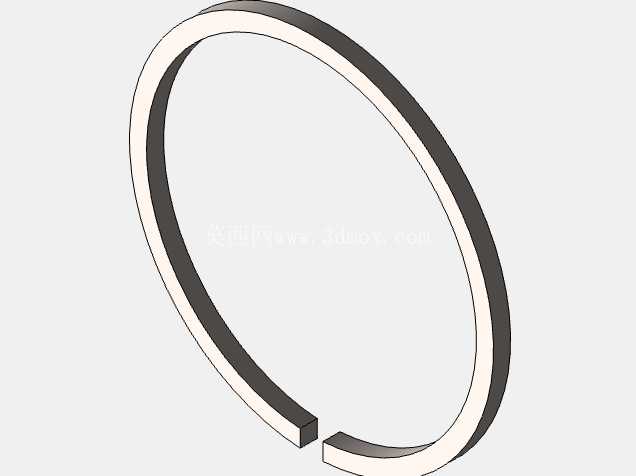

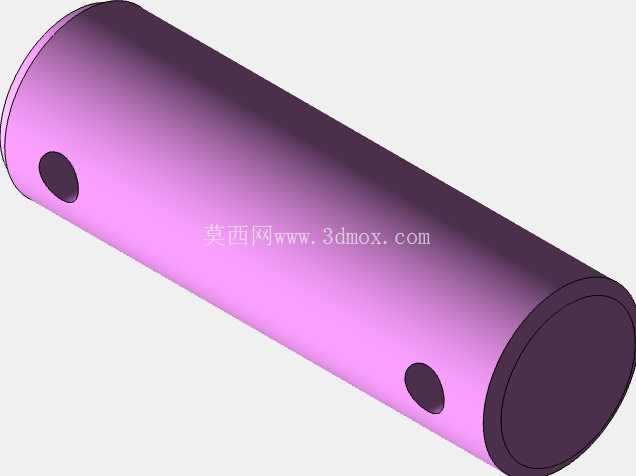

　　在结构设计过程中，需要重点关注六个连杆的铰接间隙一致性，如果单个连杆的间隙过大，会导致运转过程中出现异常敲击，同时曲轴的动平衡调校也十分关键，因为六个气缸呈对称分布，往复运动的惯性力理论上可以互相抵消，但如果活塞、连杆的重量差过大，还是会产生明显的振动，因此在零件加工阶段需要对每个活塞、连杆进行重量分组选配，保证同组零件的重量差控制在极小范围内。另外，星型发动机的润滑系统因为曲轴是竖直方向布置（部分航空应用场景）或者水平布置，需要考虑机油在重力作用下向下方气缸渗漏的问题，模型中还原的曲轴箱密封结构，可以给实际设计提供参考，在每个气缸的底部设置回油通道，将渗漏的机油导回曲轴箱底部的油底壳，避免机油进入燃烧室导致积碳。
