博世FX305外啮合齿轮式液压动力泵结构

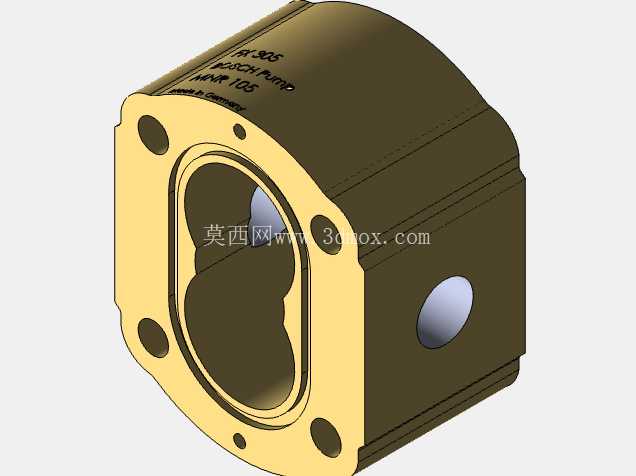

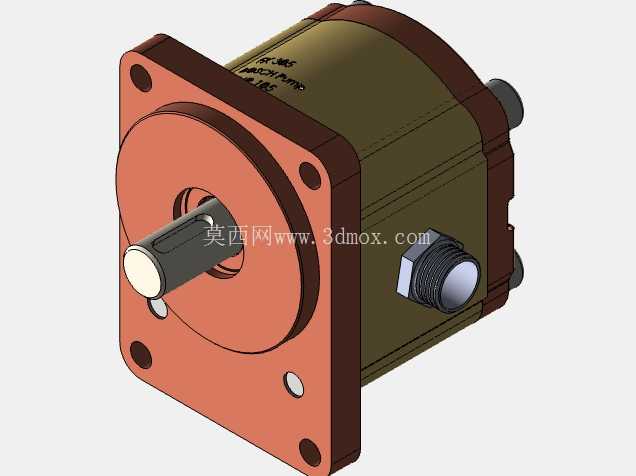

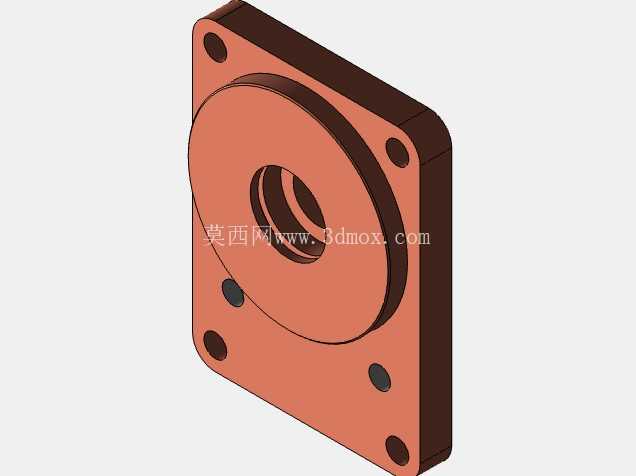

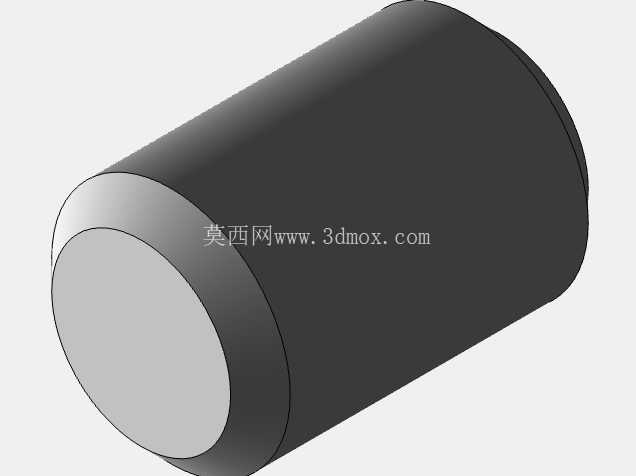

　　这款外啮合齿轮结构的液压动力单元，目前在中小吨位工程机械的辅助液压回路、小型机床的夹紧供油系统、农用机具的液压驱动支路中应用十分广泛，作为液压系统的核心动力源，它的核心作用是将输入端的旋转机械能转化为液压油的压力能，为整条回路提供稳定流量与压力的压力油输出，驱动后续的液压缸、液压马达等执行元件完成指定动作。从结构设计逻辑来看，这款泵采用了经典的三片式壳体布局，前端的法兰安装端盖承担输入轴的径向支撑与安装定位功能，中间的泵体腔室容纳一对啮合的渐开线圆柱齿轮，后端盖则集成了进油口与出油口的流道结构，同时预留了轴向间隙补偿的密封安装位，这种布局的优势在于加工工艺性好，齿轮副的啮合精度容易保证，装配时的同轴度调整难度低，后期维护拆解也十分方便。输入端采用的是平键连接的伸出轴结构，轴伸端的直径与伸出长度匹配常规的钟形罩连接尺寸，可以直接和标准Y系列电机、内燃机输出端通过联轴器直连，不需要额外定制转接法兰，能大幅降低选型配套的时间成本；前端盖的安装法兰采用方形四螺栓固定结构，四个安装孔的位置度公差控制在0.02mm以内，安装时可以直接贴合钟形罩的定位止口，保证输入轴和驱动端的同轴度，避免出现偏磨导致的轴封过早损坏。

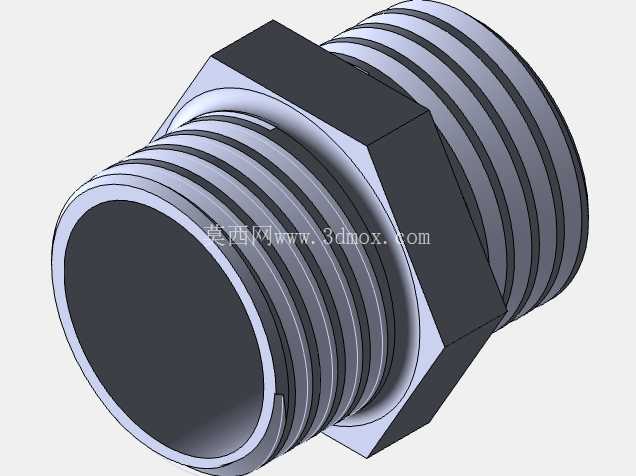

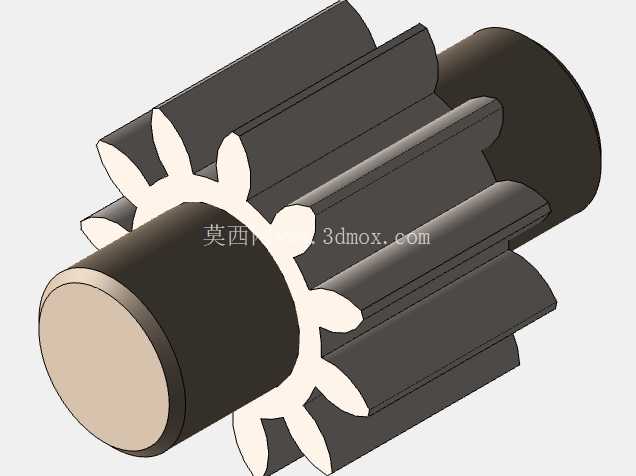

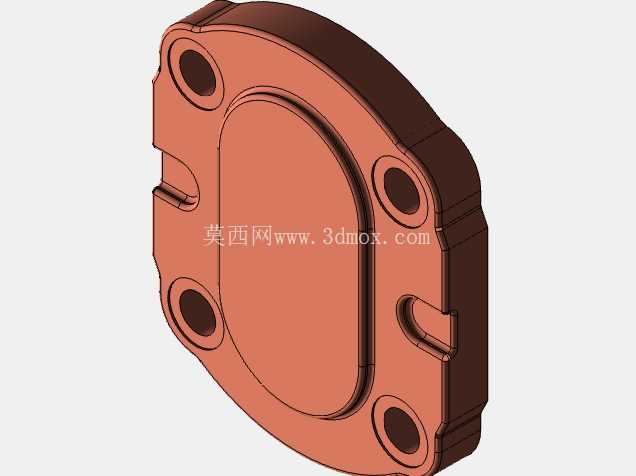

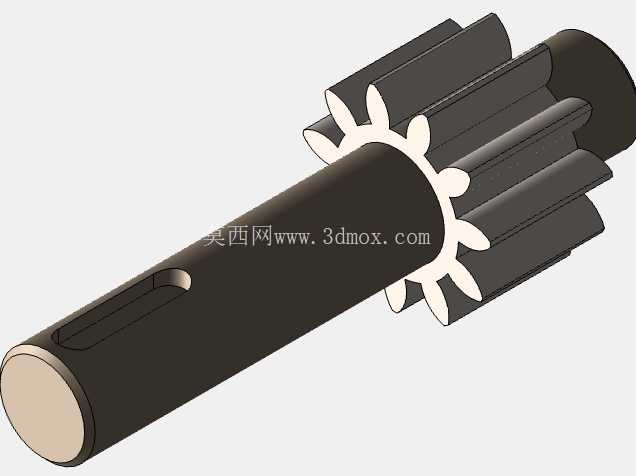

　　进油口采用侧置的螺纹连接结构，接口尺寸匹配常规的液压胶管接头规格，安装时可以根据设备的布管方向调整接头朝向，不需要额外改动泵体结构；出油口则集成在泵体的另一侧，流道设计做了圆弧过渡处理，能有效降低液压油在泵内的沿程压力损失，减少油液发热的情况，在额定转速下运行时，容积效率可以稳定保持在90%以上，适合长时间连续工作的工况。齿轮副采用的是高精度磨齿加工的合金钢材质，齿面做了渗碳淬火处理，硬度可以达到HRC58-62，齿形做了修缘处理，能有效降低齿轮啮合时的困油现象，减少运行时的振动与噪音，即使在1500rpm的额定转速下运行，整机的噪音也能控制在65分贝以内，适合对噪音控制有要求的车间内设备使用。

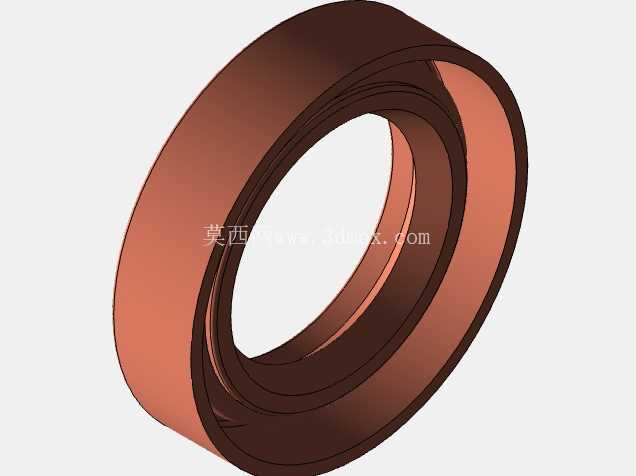

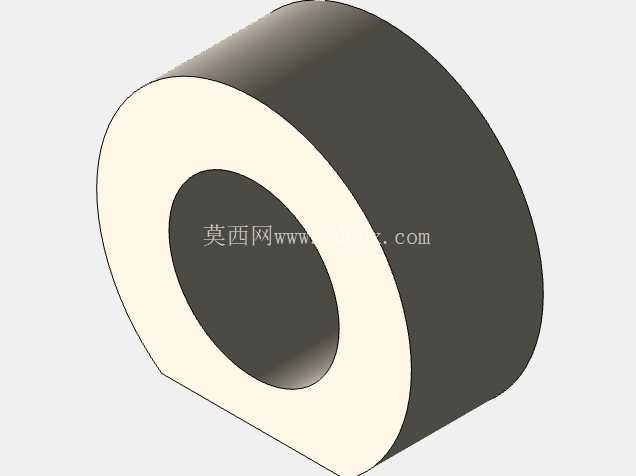

　　轴向间隙补偿采用的是浮动轴套结构，能随着泵的工作压力变化自动调整齿轮端面的间隙，在高压工况下也能保持较高的容积效率，不会因为长期运行磨损导致内泄过大、压力不足的问题；轴端密封采用的是双唇口骨架油封，能承受最高1MPa的回油背压，避免出现轴端漏油的情况，同时油封外侧还设计了防尘唇口，可以阻挡外界的粉尘、铁屑进入泵体内部，延长泵的使用寿命。从安装边界尺寸来看，这款泵的整体轴向长度控制在160mm以内，法兰安装面的最大外形尺寸为100mm见方，安装螺栓孔的中心距为80mm，输入轴的直径为18mm，轴伸长度为40mm，进油口采用G3/4管螺纹，出油口采用G1/2管螺纹，整体体积小巧，安装时不需要预留太大的空间，即使在布局紧凑的小型液压站中也能轻松布置。

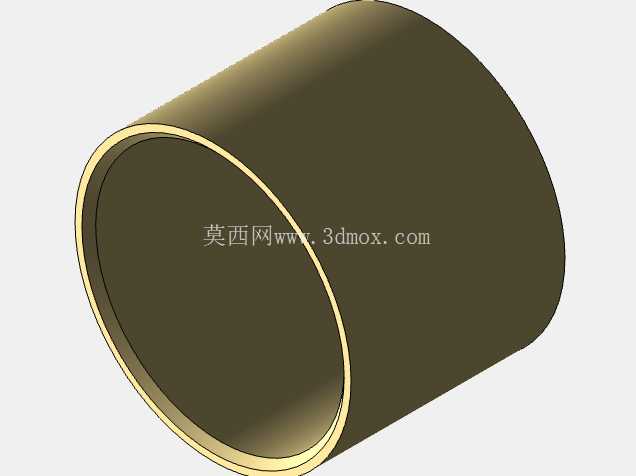

　　在实际选型应用中，这款泵的额定工作压力可以达到16MPa，峰值压力可以达到20MPa，额定转速范围在800-2500rpm之间，可以根据不同的工况需求匹配不同的驱动转速，获得不同的输出流量，适合用于小型液压站、工程机械的辅助油路、农机的液压悬挂系统、机床的液压夹紧回路等多种场景。设计过程中，这款泵的所有安装连接尺寸都遵循了现行的液压元件安装标准，和市面上同规格的齿轮泵安装尺寸完全互换，不需要对原有设备的安装位做任何改动就可以直接替换使用，能大幅降低设备维护时的配件采购与改造成本。泵体的外表面做了磷化防锈处理，前端盖采用氧化发黑处理，不仅外观质感好，还能在潮湿的工作环境下保持较好的防锈能力，适合在户外作业的工程机械、农用设备上使用。在流道设计上，进油腔的容积做了加大处理，能有效避免高转速下出现吸空、气蚀的问题，即使在低温环境下使用高粘度液压油，也能保证顺畅吸油，不会因为吸油阻力过大导致泵的早期损坏。齿轮轴的支撑采用的是无内圈的滚针轴承，承载能力强，能承受齿轮啮合时产生的径向力，即使在高压工况下长期运行，也不会出现轴承过早磨损的问题，轴承的润滑采用泵自身输送的压力油进行润滑，不需要额外添加润滑脂，维护十分方便。
