发动机进气歧管铸造模具结构设计

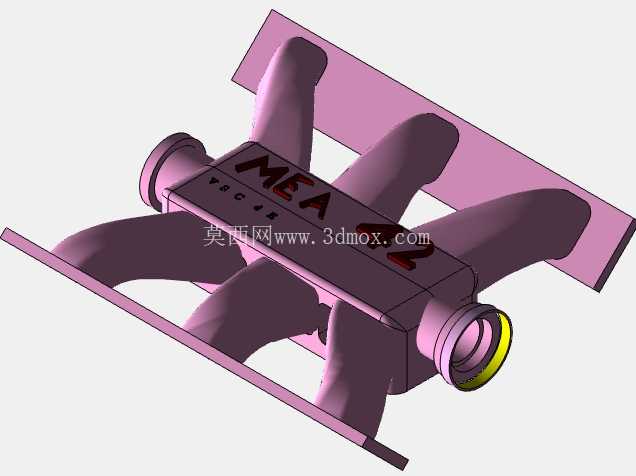

这套三维结构围绕发动机进气歧管的铸造工艺展开，核心要解决的是多弯气道在金属液充型过程中的成型难题。歧管本体带有四根呈空间曲线走向的进气支管，支管从稳压腔侧壁呈放射状延伸，末端对接气缸盖安装法兰，整体气道走向需要兼顾各缸进气均匀性与流阻控制，模具分型时必须顺着气道曲面的最大轮廓线拆分，避免拔模方向与气道内壁发生干涉。

从实际铸造生产场景看，这类歧管多采用铝合金重力铸造或低压铸造工艺，模具本体需要预留砂芯定位座——图中歧管内部的弯曲气道无法通过金属型芯直接抽出，必须预置覆膜砂砂芯，砂芯两端的芯头分别卡在稳压腔端面与支管法兰的芯座上，合模时芯头与模具型腔的配合间隙控制在0.1mm以内，既防止金属液钻入芯头缝隙形成飞边，又能保证砂芯在充型压力下不发生偏移。模具上下分型面沿着歧管外侧的安装翻板平面拆分，翻板上预留的螺栓过孔位置直接在模具上做出成型芯柱，铸件出模后孔位无需二次钻削，仅需对孔口飞边进行简单打磨。

结构设计阶段首先要核对的是安装边界：歧管稳压腔两端的圆筒接口分别对接节气门体与制动真空助力管路，接口端面的密封槽宽度、深度严格按照整车进气系统的密封胶圈尺寸匹配，接口中心距与发动机缸盖的进气道中心距偏差不能超过0.3mm，否则装车时法兰面会出现强制装配应力，长期振动后容易出现密封漏气。四根支管末端的法兰面共面度要求控制在0.05mm以内，模具上对应法兰成型面需要整体铣削加工，不能分块拼接，避免拼接缝在铸件表面留下压痕。

充型流程的排布藏在模具的流道设计里：内浇口开设在稳压腔底部的厚壁区域，金属液从稳压腔向四根支管反向充型，顺着气道走向逐步将型腔内气体从支管法兰端的排气槽推出，避免支管弯曲段出现卷气气孔。模具上在每根支管的砂芯芯头位置都设置了排气塞，砂芯燃烧产生的气体可以通过芯头间隙直接排出模外，防止铸件内壁出现气孔缺陷。冷却水道的排布避开了砂芯支撑部位，在稳压腔厚壁处加密水道间距，支管薄壁处适当拉大水道距离，让整个铸件的凝固顺序从支管末端向稳压腔内浇口方向递进，补缩通道全程畅通，不会在支管与稳压腔交接的热节位置出现缩松。

拔模斜度的设置区分了内外壁：模具与铸件外表面接触的型腔面拔模斜度取1.5°，顺着开模方向即可顺利脱模；而接触砂芯的内壁部位不需要设置金属模拔模斜度，砂芯在铸件凝固后直接通过震芯工艺破碎流出，气道内壁的表面质量由砂芯表面的覆膜粗糙度决定，后期只需对端口位置进行少量精加工。模具四周的导向导柱布置在分型面四个角，导柱长度超出型腔最深处20mm，合模时先导向再合型，避免上下模错位碰伤型腔曲面。

顶出机构的顶杆位置全部选在歧管外侧的安装翻板、法兰边缘等后续需要机加工的非外观面上，顶杆端面与型腔面平齐，铸件顶出后留下的顶杆痕会在后续机加工法兰面时直接铣掉，不会残留在成品工件表面。针对歧管上凸起的标识字符，模具上采用反向刻字加工，字符凸起高度0.8mm，既满足铸件的标识追溯要求，又不会因为字符过高导致充型时出现冷隔。整套结构在建模阶段就完成了拔模干涉检查、砂芯行程模拟、开合模运动仿真，所有装配边界都和发动机周边的节气门、缸盖、线束固定支架做了空间校核，装车后不会和周边零部件发生运动干涉。
