立式挡板结构圆柱锂离子电池模组

　　这套立式挡板结构的圆柱锂离子电池排布方案，主要面向小容量储能备电、轻型代步动力、便携工业电源这类对空间利用率有较高要求的应用场景，区别于传统的并排捆扎式圆柱电芯组装方式，采用透明挡板做电芯之间的分隔与定位，能在有限的安装腔体内实现7支圆柱电芯的稳定固定，同时预留出足够的散热间隙与走线空间。从实际使用的角度看，这类结构的电池组不需要额外定制复杂的注塑支架，挡板本身兼具绝缘、限位、防电芯磕碰的多重作用，组装时可以直接将电芯顺着挡板的弧形卡位推入，不需要额外打胶或者做捆扎固定，后期单支电芯出现故障需要更换时，只需要拆开对应位置的挡板就能取出电芯，维护效率比整体灌封或者焊接固定的结构高很多。

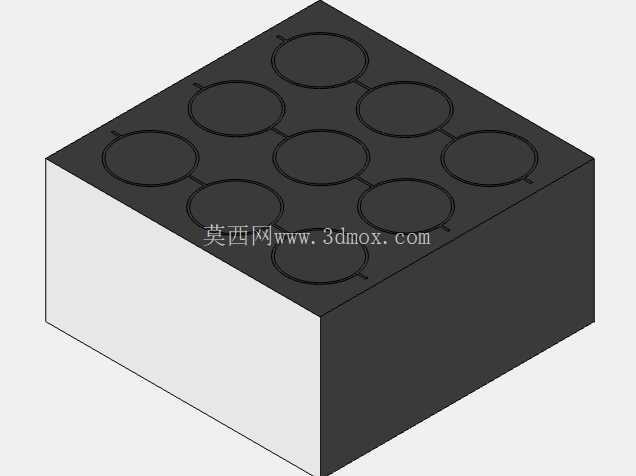

　　设计思路上没有采用常见的蜂窝式紧密排布，而是特意在相邻电芯之间留出了均匀的间隙，这个间隙尺寸经过反复校核，既不会因为间隙过大浪费整体安装空间，也不会因为间隙过小导致电芯充放电过程中产生的热量堆积，尤其是在持续大电流放电的工况下，相邻电芯之间的空气流通通道能带走大部分工作热量，避免局部温升高引发的电芯性能衰减加速。整体外形是规整的长方体结构，所有电芯的顶端和底端都保持在同一水平面，方便后续安装汇流排与保护板，安装边界的尺寸适配市面上常见的小型设备电池仓规格，外侧的围挡结构和内部的竖向挡板是一体化的设计，不需要额外的外壳结构就能实现整体的结构强度，挡板的厚度控制在既能满足结构抗冲击要求，又不会过多占用内部空间的范围，经过跌落模拟校核，在常规的运输与使用振动工况下，电芯不会出现移位、电极碰撞短路的问题。

　　从结构细节来看，每个电芯对应的卡位都做了微小的导向倒角，组装时电芯不需要精准对位就能顺着倒角滑入固定位，能有效降低产线组装的对位难度，提升批量组装的效率；挡板采用半透明的绝缘材质，组装完成后可以直接从外部观察到每一支电芯的外观状态，不需要拆开整体结构就能排查是否有电芯鼓胀、漏液的异常情况，日常巡检的便利性很高。另外，这种立式挡板的结构没有在电芯侧面设置多余的遮挡结构，后期如果需要加装温度传感器，直接在电芯间隙里就能布置测温探头，不需要对结构做二次修改，适配不同客户的电池管理系统加装需求。

　　整体结构的受力路径也经过优化，外部的冲击力会先通过外侧围挡传递到内部的竖向挡板，再分散到每一支电芯的侧壁上，不会出现局部应力集中压坏电芯外壳的问题，相比传统的塑料支架结构，这种挡板式的设计在同等重量下的结构抗扭强度更高，适合用在有一定振动要求的移动类设备上。在电芯排布的间距设计上，还考虑到了不同规格圆柱电芯的尺寸公差，卡位的尺寸预留了合理的公差余量，即使是电芯外壳尺寸在允许公差范围内波动，也能顺利装入卡位，不会出现装不进去或者装入后松动旷量过大的问题。底部的挡板结构和电芯的底部支撑面齐平，电芯装入后底部不会出现悬空的情况，能避免设备振动过程中电芯底部受冲击出现电极脱焊的问题，顶部的挡板高度略低于电芯的顶端极柱位置，不会干涉汇流排的焊接操作，焊接时焊枪的操作空间足够，不会因为挡板遮挡出现虚焊的问题。
