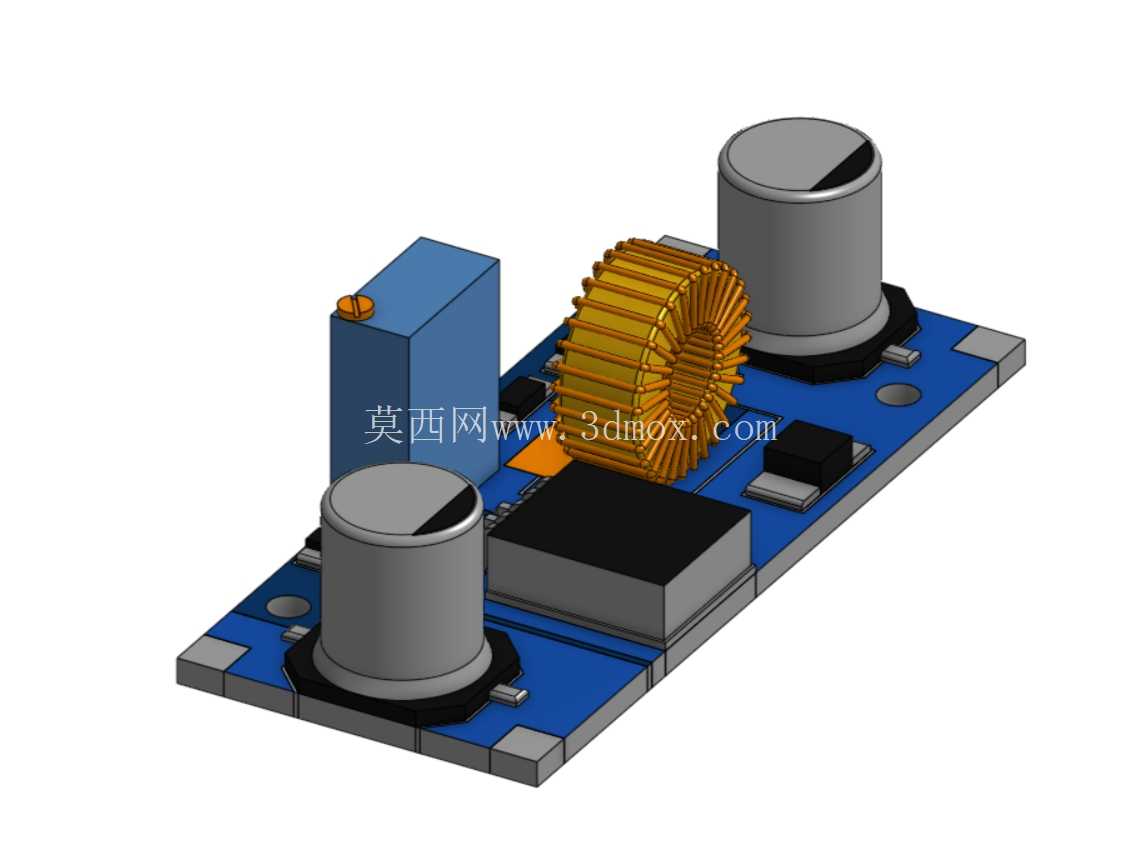

XL4015降压DC-DC转换器模块结构设计

　　在嵌入式设备供电、小型工控板卡配电、户外便携电子装置改装、航模供电系统搭建这类场景里，非隔离式降压转换模块是绕不开的基础配电部件，XL4015方案的降压模块凭借宽输入区间与大电流输出能力，在中小功率配电场景里的应用占比一直不低。做这类模块的三维结构建模时，最先要锚定的是PCB板的安装边界，常规量产版本的板卡多采用FR-4环氧基板，板厚控制在1.6mm标准厚度，整体板型为矩形切角设计，四个边角预留直径3.2mm的安装通孔，孔位中心距板边距离保持2.5mm，既满足M3螺丝的安装间隙要求，也不会因为孔位太靠板边造成基板受压开裂。

　　板上元件的布局逻辑完全服务于电路性能与装配便利性，输入端与输出端的电解电容采用立式直插封装，两个电容分别布置在板卡的对角位置，电容本体高度控制在12mm以内，底部与PCB焊盘贴合处预留0.3mm的焊锡爬高空间，建模时要还原电容顶部的防爆刻痕结构，同时注意电容极性标识的位置与实际丝印层对应，避免装配时出现极性反接的结构干涉。功率电感作为模块上高度最高的磁性元件，采用磁环绕线结构，磁环本体为黄黑双色涂装的铁粉芯材质，绕线采用多股漆包线平绕工艺，电感布置在板卡中部靠近XL4015主芯片的位置，底部与PCB之间预留0.5mm的绝缘间隙，避免绕线引脚与板上其他走线出现短接风险，建模时要还原每一圈绕线的排布间隙，不能为了简化模型把绕线做成整环实体，否则后续做热仿真时会完全偏离实际散热面积参数。

　　主功率芯片采用贴片封装，背部带有裸露散热焊盘，布置在电感与输出电容之间的位置，芯片上方的蓝色塑壳支架是选配的散热片固定座，建模时要注意支架卡扣与芯片本体的间隙控制在0.2mm，既保证散热片安装时能顺利卡入，也不会因为间隙过大造成散热片松动。板上的肖特基二极管、贴片电阻电容都采用标准0805或SOP封装，布置在主芯片周边的走线路径上，元件之间的焊盘间距保持1mm以上，满足波峰焊的工艺间隙要求，输入端的可调电位器采用蓝色立式塑封结构，顶部预留十字调节槽，位置靠近板边，方便在设备调试时不用拆解外壳就能直接用螺丝刀调节输出电压。从实际使用的结构适配角度看，这类模块的整体高度控制在13mm以内，在做设备内部结构堆叠时，只要预留15mm的垂直安装空间就能顺利装配，不会和上层的板卡或者外壳筋位出现干涉。建模过程中要特别注意接插件的位置，输入端与输出端的焊盘分别布置在板卡的两个短边位置，焊盘间距为标准3.96mm，既可以直接焊接导线引出，也能适配对应间距的接线端子，建模时要还原焊盘的露铜区域与阻焊层的边界，不能把焊盘和基板做成一体结构。

　　从功能实现的结构逻辑来看，元件的排布完全遵循功率回路最短的设计思路，大电流路径上的元件都尽量靠近，减少走线长度带来的内阻损耗，同时发热量大的电感、主芯片、二极管都分散布置在板卡的不同区域，避免热源集中造成局部温升过高，建模时还原的元件相对位置，要能直接导出用于热仿真的装配模型，不需要二次调整位置。对于结构设计从业者来说，这类电源模块的三维模型不需要做过度的细节简化，比如电容底部的橡胶密封层、电感引脚的弯折弧度、芯片表面的激光刻字标识都要准确还原，这样在做整机设备的BOM核对与装配干涉检查时，才能直接调用模型完成虚拟装配，不用再单独核对元件尺寸。另外要注意板卡边缘的蓝油阻焊层与露铜安装孔的边界，丝印层的极性标识、元件标号虽然不影响结构装配，但在做整机布线指导时能帮助工艺人员快速识别接线位置，建模时可以通过贴图或者实体刻线的方式还原这些细节，保证模型和实物的一致性。在实际选型适配时，这类模块的安装孔位可以兼容市面上常见的小型电源模块安装位，替换老款的LM2596模块时不需要重新打孔，只要核对板卡长度方向的尺寸差就能直接替换，建模时把安装孔位做成参数化特征，后续如果调整板卡尺寸可以直接修改参数更新模型，不用重新绘制草图。
