RC航模JR双叶滑动式电源开关结构

　　在航模RC系统的电源回路设计中，这类适配JR/Futaba制式的滑动开关是整机供电链路里不起眼但容错率要求极高的部件，很多新手玩家装机时容易忽略开关的结构可靠性，实际飞行中因为开关接触不良、拨杆误碰导致的空中断电炸机案例不在少数，做结构设计时需要把实际使用中的受力、误触、安装适配这些场景都考虑进去。从实际使用场景来看，这类开关主要固定在航模机身的侧板或者设备舱内壁，负责接收机、舵机回路与动力电池之间的通断控制，不同于普通民用电子设备的轻触开关，航模用的电源开关需要承受飞行过程中的持续振动，同时还要避免机体组装、外场搬运过程中被线束、机身结构件误碰拨杆导致的意外断电。

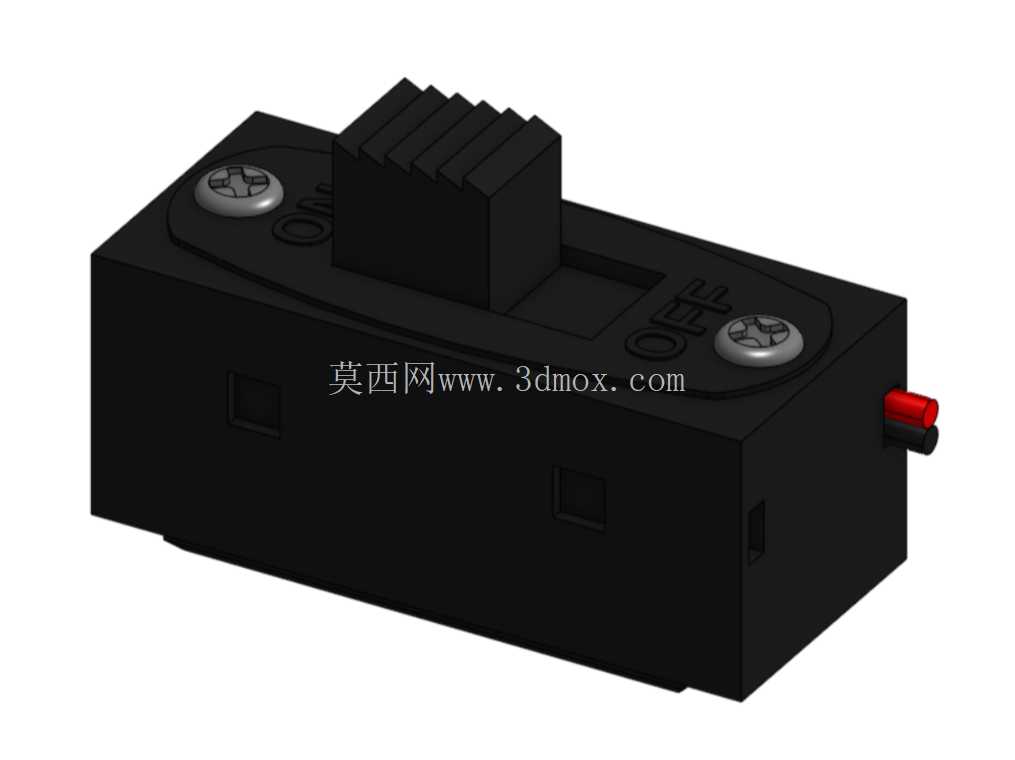

　　从功能特性上看，这款开关采用横向滑动的拨杆结构，拨杆表面做了多道平行的防滑齿槽，手指拨动时的阻尼感清晰，拨到ON/OFF两个档位时都有明确的到位反馈，不会因为飞行中的振动出现档位滑移。开关本体采用阻燃PBT材质注塑成型，外壳上预留了两个沉头螺丝安装孔，安装时可以直接用M2沉头螺丝固定在航模的层板或者塑料机身上，沉头孔的设计可以保证螺丝安装完成后端面不会突出外壳表面，避免和拨杆的滑动路径产生干涉。开关的出线端采用侧出式插针结构，红色的定位凸台可以和配套的杜邦插头防呆结构匹配，插装时不会出现正负极反接的问题，插针和内部铜片的连接采用铆压工艺，避免焊接时的高温导致塑料外壳变形。从设计思路上拆解，这款开关的内部动触片采用铍青铜材质冲压成型，表面做镀镍防氧化处理，滑动行程控制在6mm，既保证拨动时的操作手感不会过于生涩，也能避免行程过短导致的档位分界不清晰；外壳的合模线做在侧面非安装面，安装贴合面的平面度控制在0.1mm以内，固定后不会因为贴合面存在缝隙导致长期振动下螺丝松动。开关的整体外形尺寸控制在长28mm、宽12mm、高10mm的范围内，安装孔的中心距为22mm，这个尺寸是JR制式开关的通用安装边界，可以直接替换市面上同规格的航模电源开关，不需要对机身安装位做二次修改。

　　拨杆的突出高度控制在5mm，既保证手指拨动时有足够的接触面积，也不会因为突出过高容易被外物刮碰，拨杆的滑动方向和开关长度方向平行，安装后拨杆的拨动方向和机身轴线平行，飞行过程中气流的吹动方向不会对拨杆施加沿滑动方向的力，从结构上降低了气流吹动导致误拨的概率。外壳表面的ON/OFF标识采用模内注塑成型，不会因为长期手指摩擦、油污侵蚀导致标识磨损脱落，开关底部做了两道0.5mm高的定位凸筋，安装时可以卡在机身安装位的预开定位槽里，拧紧螺丝时开关本体不会跟着转动，降低安装时的对位难度。内部的静触片设计成V型接触结构，动触片滑动到位后和静触片有两个接触点，单触点的接触压力不小于150g，即使在持续振动的工况下，接触电阻也能稳定在5毫欧以内，不会因为接触不良导致供电回路的压降过大，影响接收机和舵机的正常工作。开关的操作力设计在300g到400g之间，这个力度区间既不会因为操作力过大导致拨动时需要用很大力气，也不会因为力度过轻容易被误碰触发，实际外场使用时，戴薄的劳保手套也能清晰感知到档位切换的反馈。

　　出线端的插针突出长度为3mm，和配套插头插合后，插针的接触长度不小于2.5mm，大电流通过时不会因为接触面积不足导致插针发热，这款开关的额定载流能力可以达到15A，完全满足50级以下固定翼航模、1/10比例遥控车的供电回路通断需求。在结构细节上，开关内部的滑动槽做了0.2°的脱模斜度，拨杆和滑动槽之间的单边间隙控制在0.05mm，既保证滑动顺畅无卡滞，也不会因为间隙过大导致灰尘、油污进入开关内部，影响触片的接触可靠性；外壳的超声波焊接线设计成三角形截面，焊接后的接缝强度可以承受10N的拉力不会开裂，日常使用中摔碰、挤压都不会导致外壳散开。
