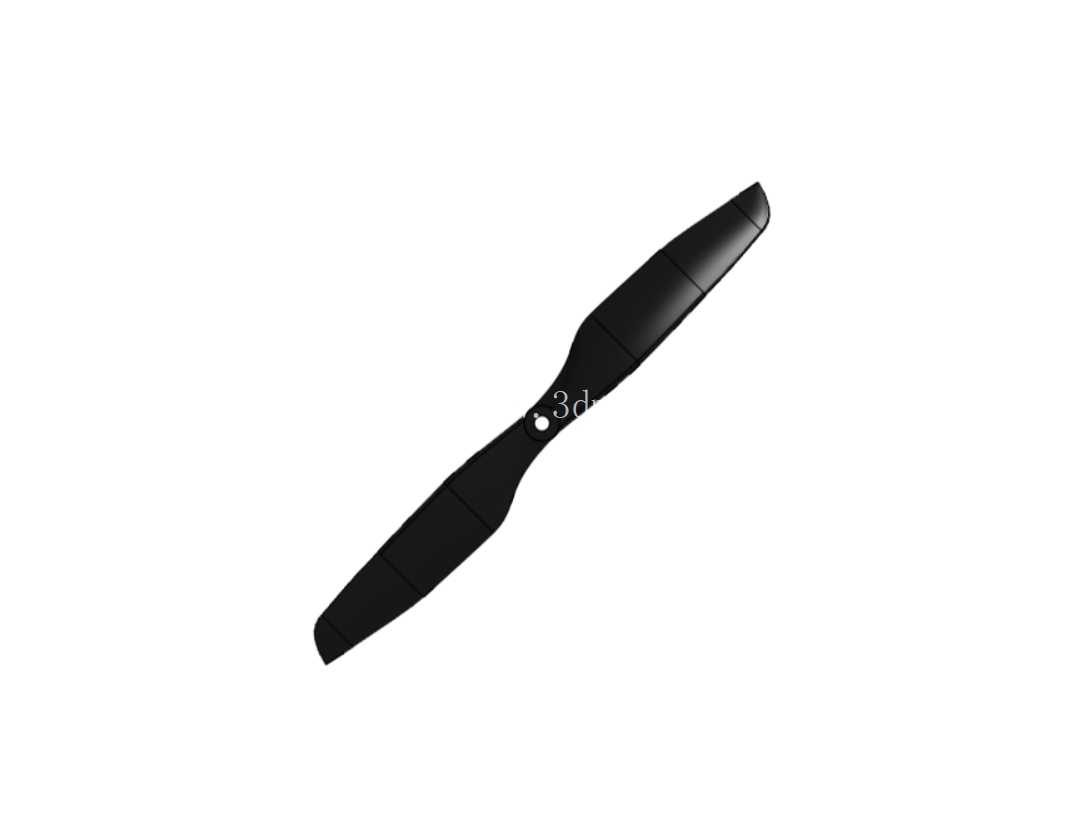

T-MOTOR T9048无人机螺旋桨结构设计

　　这款螺旋桨主要适配多旋翼工业级无人机动力系统，在巡检、测绘、植保这类长航时作业场景中，作为动力输出的末端执行部件，直接决定整机的拉力转化效率与飞行稳定性。从结构设计逻辑来看，整体采用两叶对称式布局，桨叶翼型沿展向做渐变扭转设计，从根部到尖部的安装角逐步递减，能够在不同线速度的桨叶截面匹配最优迎角，减少翼尖涡流带来的诱导阻力，同时避免大拉力工况下桨叶局部失速。桨叶根部做了加厚过渡处理，衔接中心安装座区域，中心位置预留的定位安装孔位，能够直接匹配对应规格的无刷电机输出轴，安装时通过压片锁紧即可完成固定，安装边界上，中心孔的同轴度公差控制在0.02mm以内，保证高速旋转时的动平衡精度，避免飞行过程中出现异常振动影响飞控传感器的采样精度。

　　桨叶的外形轮廓做了流线型修型，前缘做了小圆角钝化处理，能够降低空气中粉尘、雨滴对桨叶前缘的冲蚀磨损，后缘则做了薄化处理，优化气流脱离特性，进一步降低旋转过程中的气动噪声。在实际作业场景中，这类螺旋桨需要兼顾静拉力与巡航效率，设计时针对常用的巡航转速区间做了翼型优化，在保证起飞阶段足够拉力冗余的前提下，降低巡航状态下的功率消耗，提升单架次的作业续航时长。从结构强度角度考虑，桨叶的壁厚沿展向做梯度变化，根部壁厚最大，能够承受电机输出的最大扭矩，同时抵抗飞行过程中突风带来的交变载荷，往桨尖方向壁厚逐步减薄，在保证结构刚度的前提下控制整体重量，降低旋转时的转动惯量，提升电机的动态响应速度，让无人机的姿态调整更加跟手。

　　针对铸造生产的工艺需求，这款螺旋桨的三维结构在分型面设计上做了适配，将分型面设置在桨叶的最大轮廓线位置，避免出现倒扣结构，减少后续机加工的工序量，同时在壁厚过渡区域全部采用圆角衔接，避免铸造过程中出现应力集中导致的缩松、冷隔缺陷，保证成品的结构一致性。在安装适配性上，这款螺旋桨的中心安装座平面度有严格要求，与电机安装面贴合后间隙不超过0.01mm，避免锁紧后桨叶出现安装偏斜，导致动平衡超标。实际使用中，这类螺旋桨需要成对做动平衡校准，单片桨叶的重量差控制在0.1g以内，减少高速旋转时的离心力不平衡量，降低电机轴承的额外负载，延长动力系统的整体使用寿命。

　　桨叶的翼型截面经过多轮气动仿真迭代，在不同迎角下的升阻比特性都做了优化，既能够满足大载重起飞时的大拉力需求，也能在匀速巡航时保持较高的效率，适配不同作业场景下的动力输出需求。针对户外复杂作业环境，桨叶的外形设计也考虑了抗异物碰撞的冗余，前缘的加厚区域能够抵御小粒径树枝、砂石的碰撞，不会出现轻微磕碰就断裂的情况，同时桨叶的材料分布做了优化，在保证强度的前提下尽可能降低自重，提升整机的推重比。
