RC模型用数字金属齿轮舵机结构设计

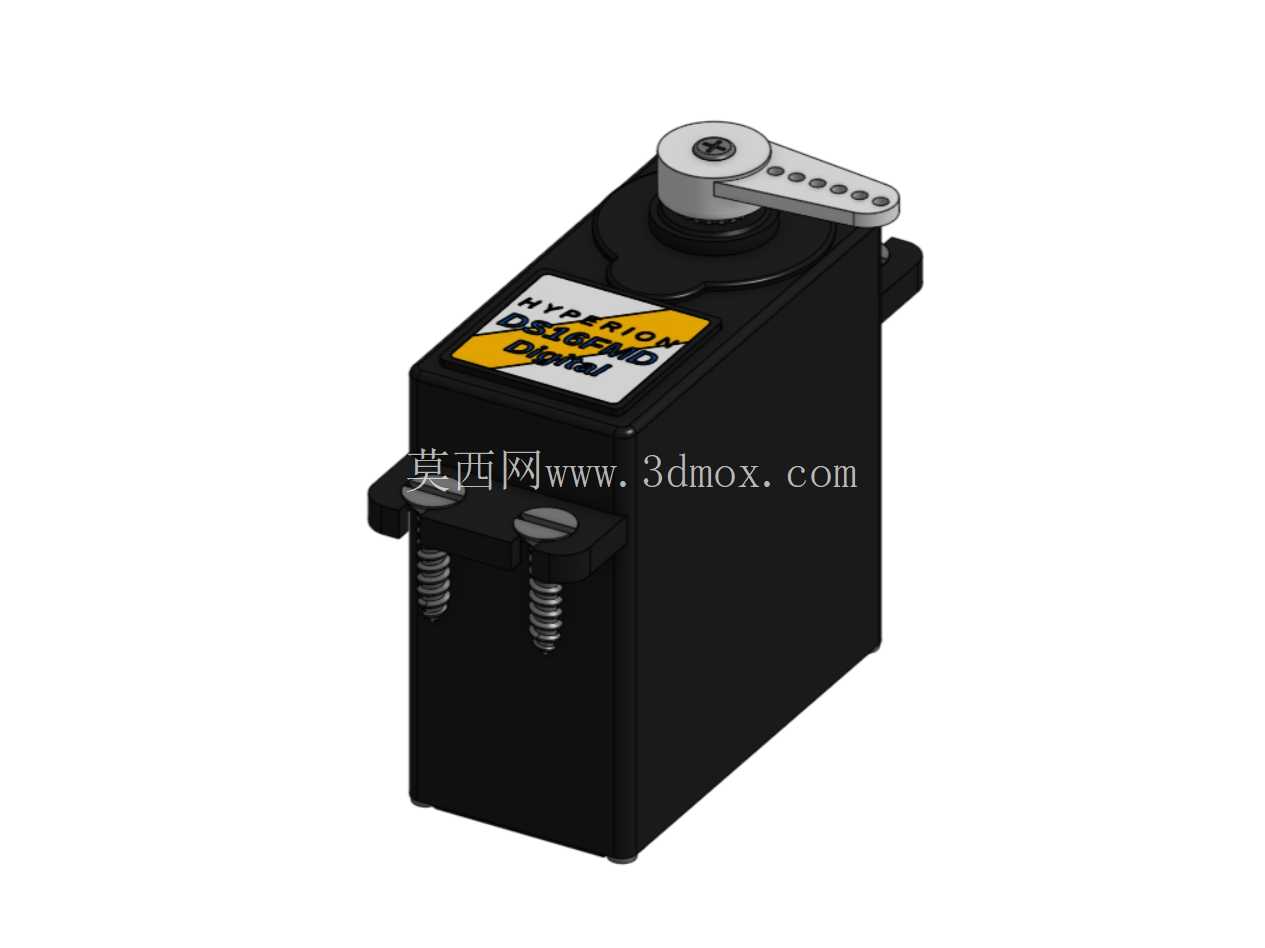

　　在遥控模型的动力与动作执行体系里，舵机是决定操控精度与响应速度的核心执行部件，这款数字金属齿轮舵机的设计，完全围绕RC模型的实际使用工况展开，覆盖航模固定翼舵面控制、车模转向与油门控制、船模方向舵驱动等多类应用场景，能够在复杂的户外跑飞、竞速、特技动作场景下保持稳定的动作输出。从结构设计思路来看，这款舵机采用全封闭方形壳体结构，壳体选用高强度工程塑料材质，兼顾轻量化与抗冲击性能，能够抵御模型运行过程中可能出现的碰撞、砂石飞溅、轻度泥水泼溅等外界影响，壳体边角做了圆弧过渡处理，避免安装时剐蹭模型内部的走线与其他结构件。

　　顶部的输出摇臂采用金属材质，沿摇臂长度方向设置了多组等距安装孔位，可适配不同长度的连杆连接需求，输出轴采用金属轴承支撑，相比传统铜套支撑结构，能够大幅降低长时间往复转动带来的磨损，提升舵机的使用寿命与输出旷量控制水平。壳体下部的安装耳采用一体化成型结构，预留了两组带弹簧预压的安装固定位，安装时可通过配套螺丝快速将舵机固定在模型的舵机安装座上，弹簧结构能够抵消模型运行时的高频振动，避免固定螺丝出现松脱问题，同时也能在安装时提供一定的容错空间，适配不同厚度的安装座板材。内部传动结构采用全金属齿轮组设计，相比塑料齿轮能够承受更大的输出扭矩，在模型做大幅度特技动作、舵面受到较大气流冲击、车轮遇到路面障碍物卡滞时，不会出现齿轮扫齿损坏的问题，数字控制电路的设计，让舵机的定位精度远高于传统模拟舵机，不会出现模拟舵机常见的抖舵、定位漂移问题，能够精准回中，对于需要精准操控的特技航模、平跑车模来说，这一特性能够大幅提升操控手感与动作完成度。从安装边界尺寸来看，这款舵机采用标准舵机的安装孔位布局，能够直接替换同规格的传统模拟舵机，不需要对模型的安装位做额外修改，壳体的长宽高尺寸控制在标准舵机的常规范围内，不会出现安装时与模型内部的电池、接收机、走线槽等部件发生干涉的问题，输出轴的高度与摇臂安装位的尺寸也符合通用舵机的标准规格，可直接搭配市面上通用的舵机摇臂、连杆接头等配件使用，不需要单独定制配套连接件。

　　在实际使用场景中，这款舵机的扭矩输出与响应速度可根据供电电压与参数设置做匹配调整，适配不同量级的模型使用需求，比如在小尺寸电动固定翼航模上使用时，可搭配较低的供电电压获得更快的响应速度，满足舵面快速偏转的特技动作需求；在大尺寸仿真攀爬车模上使用时，可搭配较高的供电电压获得更大的输出扭矩，克服转向机构遇到的大阻力地形，保证转向动作顺畅。设计过程中充分考虑了RC模型玩家的实际使用习惯，壳体侧面预留了标准的舵机引线出口，引线长度适配常规模型的布线距离，插头采用通用的三线标准舵机插头，可直接插入市面上绝大多数模型接收机的舵机通道，不需要做接线改装。

　　壳体表面的标识区域清晰标注了产品的型号与数字舵机属性，方便玩家在多舵机配置的模型上快速区分不同功能的舵机，避免接线时出现通道接反的问题。整体结构没有冗余的设计部分，所有结构都围绕提升可靠性、降低维护难度、提升安装适配性展开，金属齿轮的传动间隙控制在极小的范围内，长时间使用后也不会出现明显的旷量，能够保持稳定的操控精度，全封闭的壳体结构也减少了外界灰尘、杂物进入舵机内部影响齿轮转动的概率，日常维护只需要在长时间使用后在齿轮部位补充少量润滑脂即可，不需要做复杂的拆解保养。
