山猫331配套双耳环式液压油缸三维设计

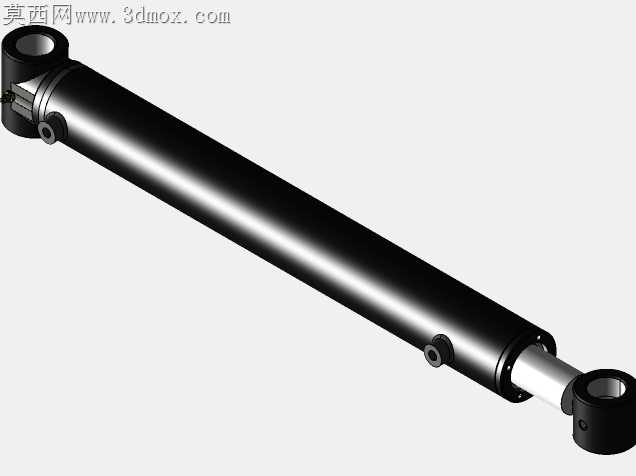

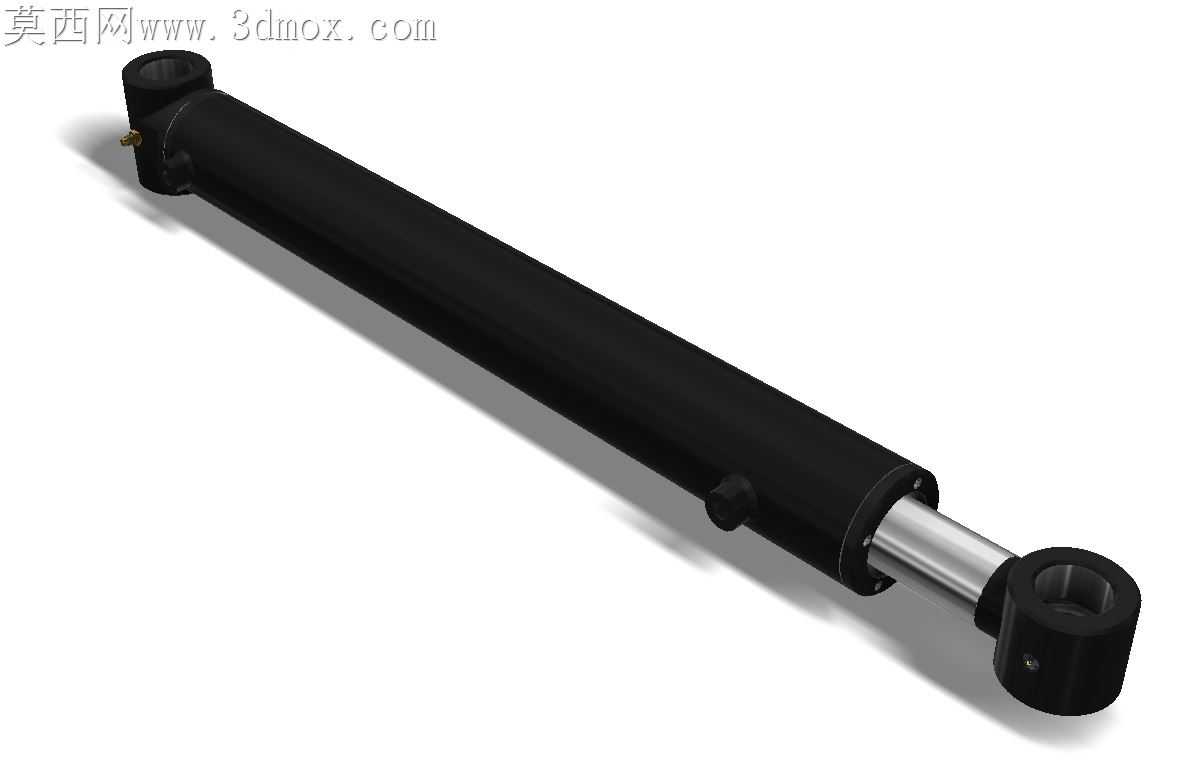

本模型为适配山猫331小型工程机械的双耳环式液压油缸，建模过程严格遵循实物测绘参数，以保证结构尺寸的精准还原。建模阶段首先搭建整体装配骨架，确定485mm的总装长度基准，依次完成缸筒、活塞杆、前后端耳环、导向套、密封安装位、进出油口等核心部件的特征构建：缸筒部分采用拉伸加倒角特征还原70mm外径的筒身结构，表面做哑光黑色金属材质处理，还原实物缸筒的喷塑外观质感；活塞杆部分采用45mm直径的圆柱特征构建，表面赋予抛光镀铬金属材质，通过调整材质反射率与粗糙度参数，模拟镀铬层高光亮面的金属质感，同时精准还原活塞杆与导向套的配合间隙结构。前后端连接耳环采用一体化建模方式，还原耳环内孔的衬套安装位结构，耳环与缸筒、活塞杆的连接部位做圆角过渡处理，匹配实物的焊接结构特征；缸筒侧面的进出油口、固定凸台等细节特征均逐一还原，保证结构完整性。渲染阶段采用三点布光方案，主光源从侧上方投射，突出缸筒与活塞杆的材质对比，辅助光源补全暗部细节，避免结构阴影过深丢失细节，背景采用浅灰色纯色背景，突出油缸主体结构，同时添加柔和的地面投影，增强模型的真实感与立体感。设计过程中充分考虑液压油缸的实际装配逻辑，各部件的配合公差、安装位尺寸均参照液压油缸行业通用设计规范，进出油口的位置、耳环的铰接孔径均匹配山猫331设备的安装接口要求，可直接用于工程机械液压系统的装配模拟、工况演示以及相关液压回路的设计验证，模型结构完整无缺失特征，各部件可单独拆分编辑，方便后续进行工程图导出、结构优化或者运动仿真分析。
