撬装式集成液压冲洗作业装置

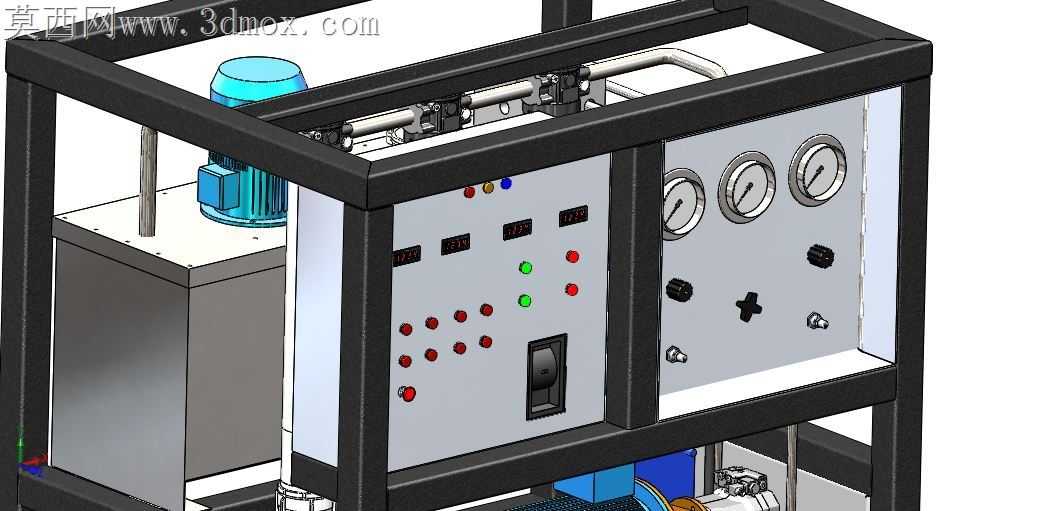

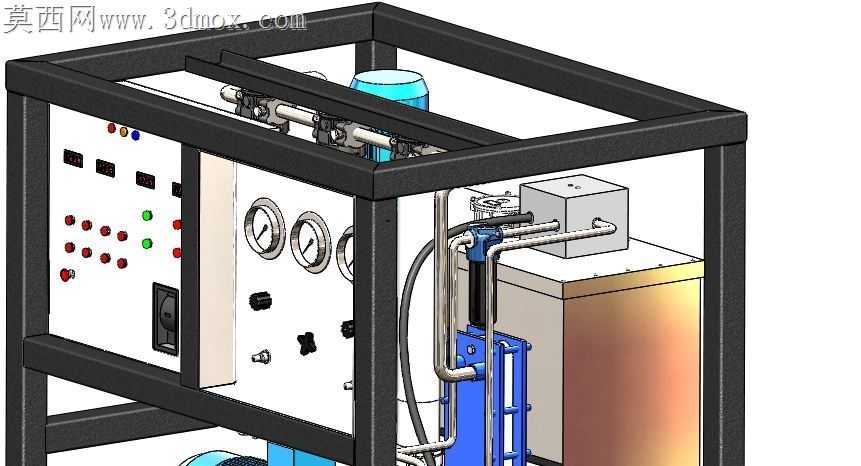

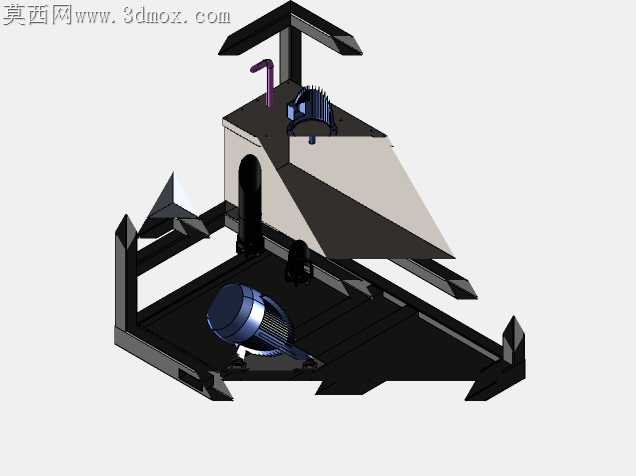

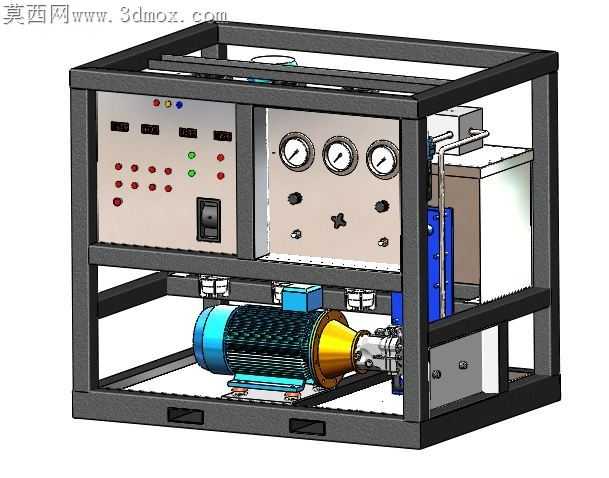

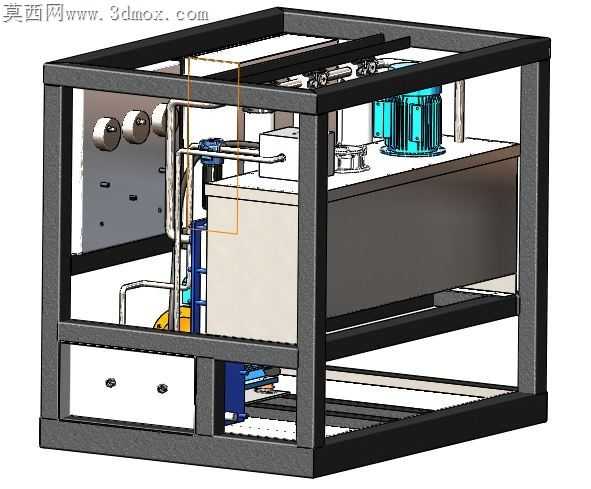

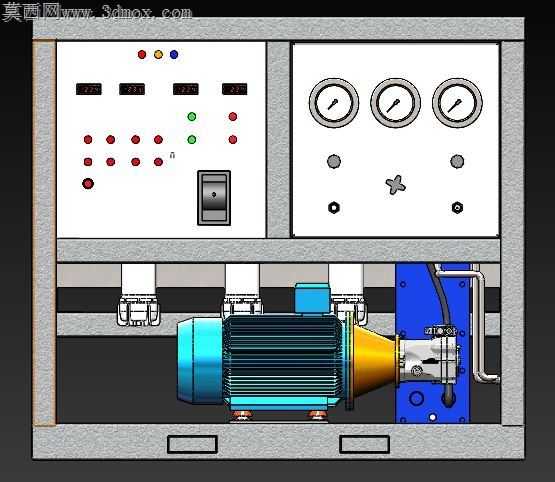

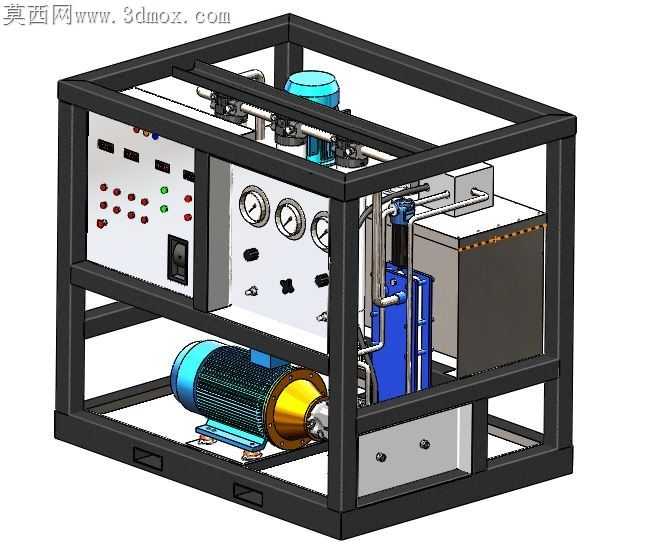

现场液压管路冲洗作业最常遇到的痛点，莫过于零散设备转场搬运磕碰、管路接驳错漏、压力流量匹配偏差导致冲洗洁净度不达标，这套撬装集成结构从装配逻辑层面把所有痛点提前消解在框架内部。框架采用方管组焊结构，底部预留叉车叉取孔位，所有元件的安装基准都提前在框架焊接工序做了预装定位标记，避免后期装配时出现电机与泵组的同轴度偏差——要知道电机和液压泵的同轴度超0.1mm，运行时就会出现异常振动，长期运转会过早磨损泵轴密封，这套结构里电机安装座预留了0.5mm的调整垫片间隙，装配时可以通过塞尺精准校准联轴器的径向与端面跳动，不用在现场反复扩孔调整安装位。操控面板与压力表盘分舱布置，电控按钮区和液压仪表区中间用隔板做物理分隔，避免管路渗漏的油液飞溅到电控触点上引发短路故障，面板上的按钮排布按照操作频率做了分区，启停、急停控件布置在右手最易触及的区域，状态指示灯对应排布在按钮正上方，不用低头对照标识就能完成操作。油箱侧的管路排布顺着框架立柱走管，每段管路都用管卡固定在框架型材上，避免设备转运时管路晃动拉扯接头导致渗漏，溢流阀、节流阀的操作端都朝向舱门开启侧，调试时不用探身到框架内部就能调整压力与流量参数。底部接油盘做了倾斜导油设计，日常维护时渗漏的油液会顺着坡度汇集到排油口，不用拆解框架就能完成积油清理。电机与泵组的连接区域预留了足够的扳手操作空间，更换联轴器弹性体时不用拆卸周边其他管路元件，日常维保的拆装效率比零散拼接的冲洗设备提升近四成。框架上层预留的空置区域可以临时放置冲洗接头、密封圈等易耗配件，转场作业时不用额外携带配件箱，所有作业相关的元件都集成在同一撬装框架内，吊装、叉取都能整体转运，不会出现零散配件遗漏的问题。仪表盘面的三个压力表分别对应系统压力、冲洗出口压力、回油背压，表盘安装时做了15度的仰角调整，操作人员站在设备正面就能清晰读取数值，不用弯腰或者侧身查看读数。电控舱内的走线全部采用线槽收纳，强电与控制线分开排布，避免信号干扰导致的压力传感器读数偏差，每个接线端子都做了线号标识，后期排查线路故障时可以快速对应点位，不用逐根梳理线路走向。
