5米钢卷尺高精度三维数模设计

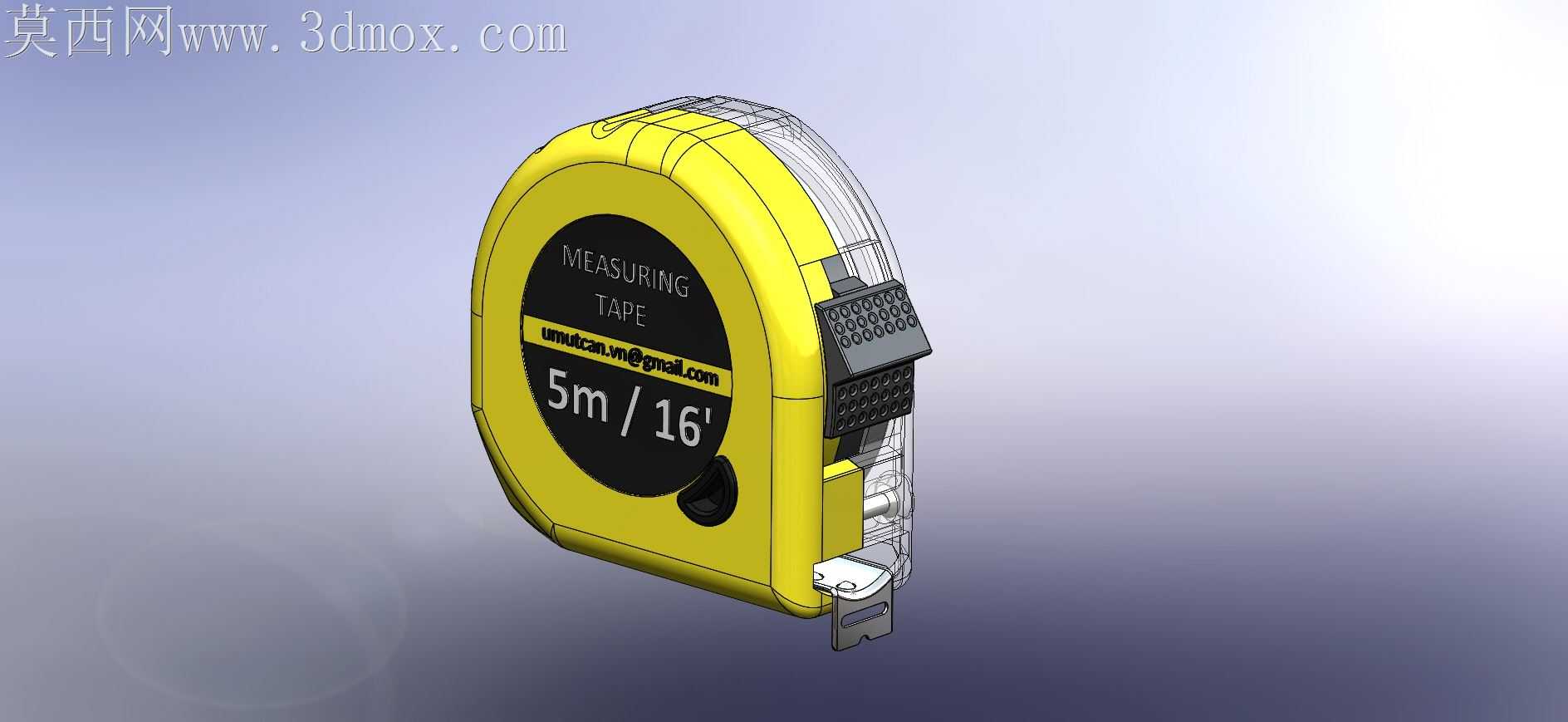

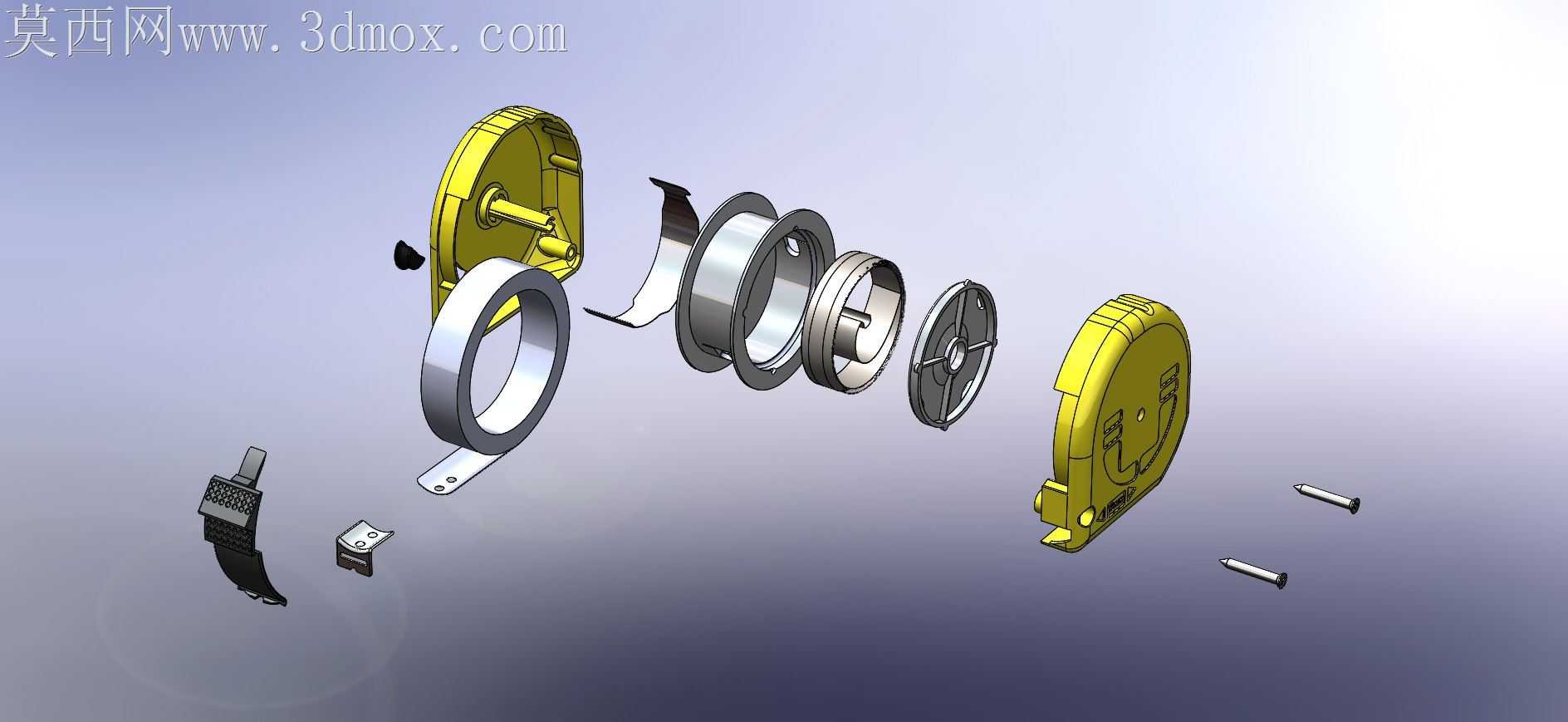

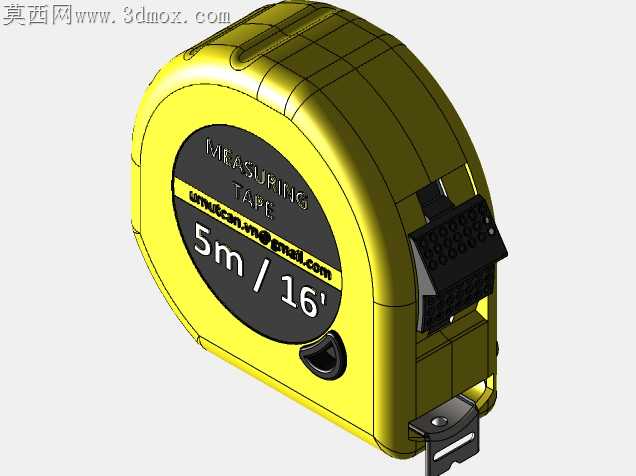

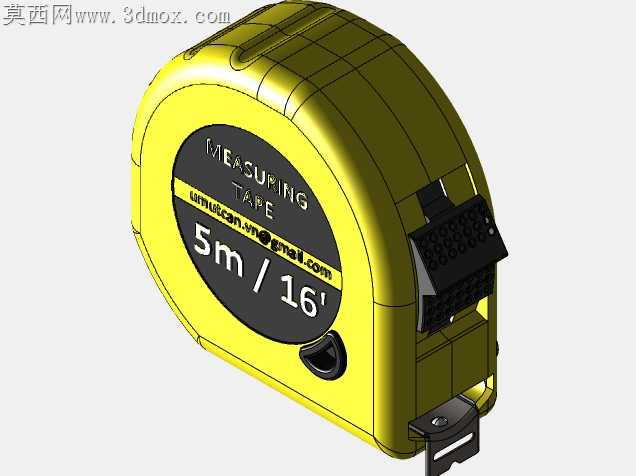

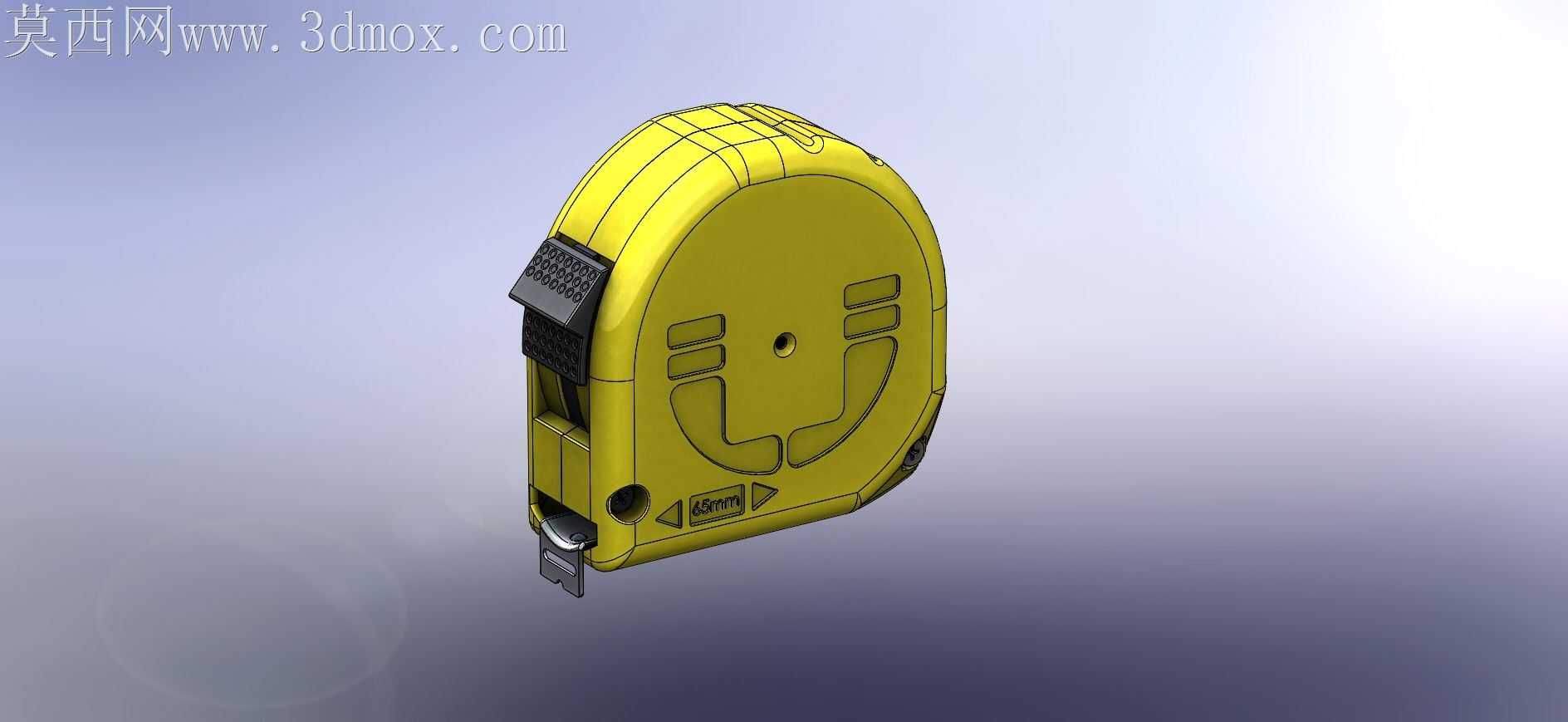

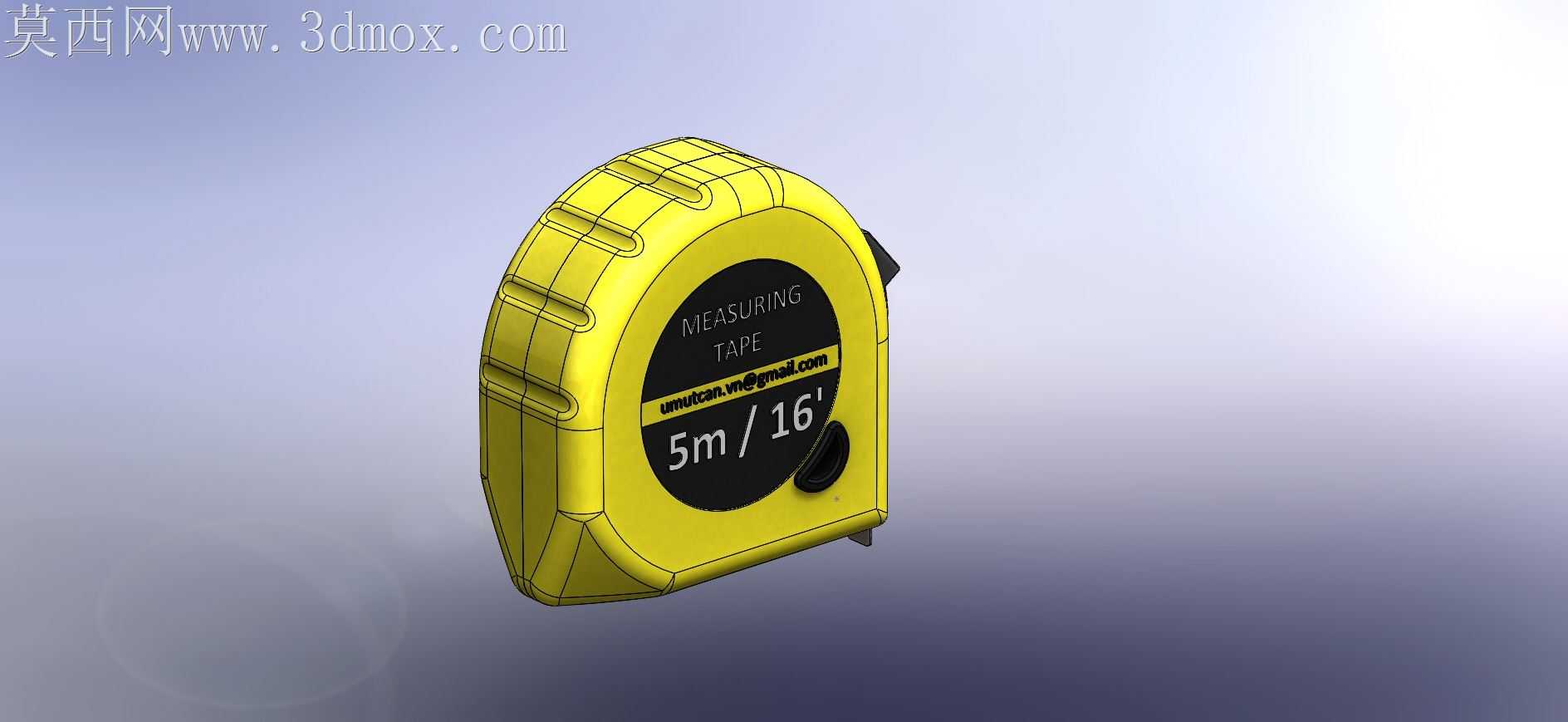

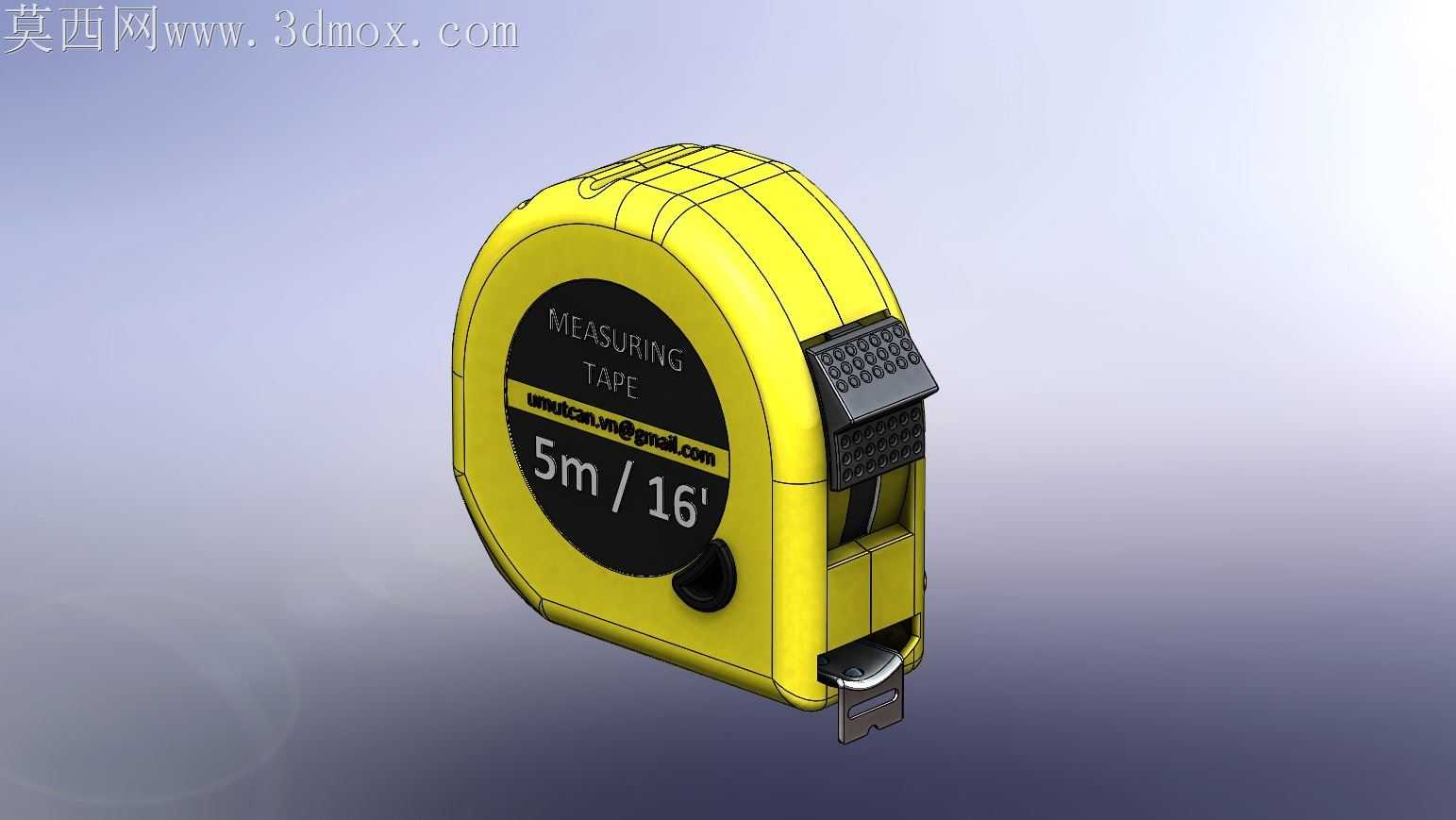

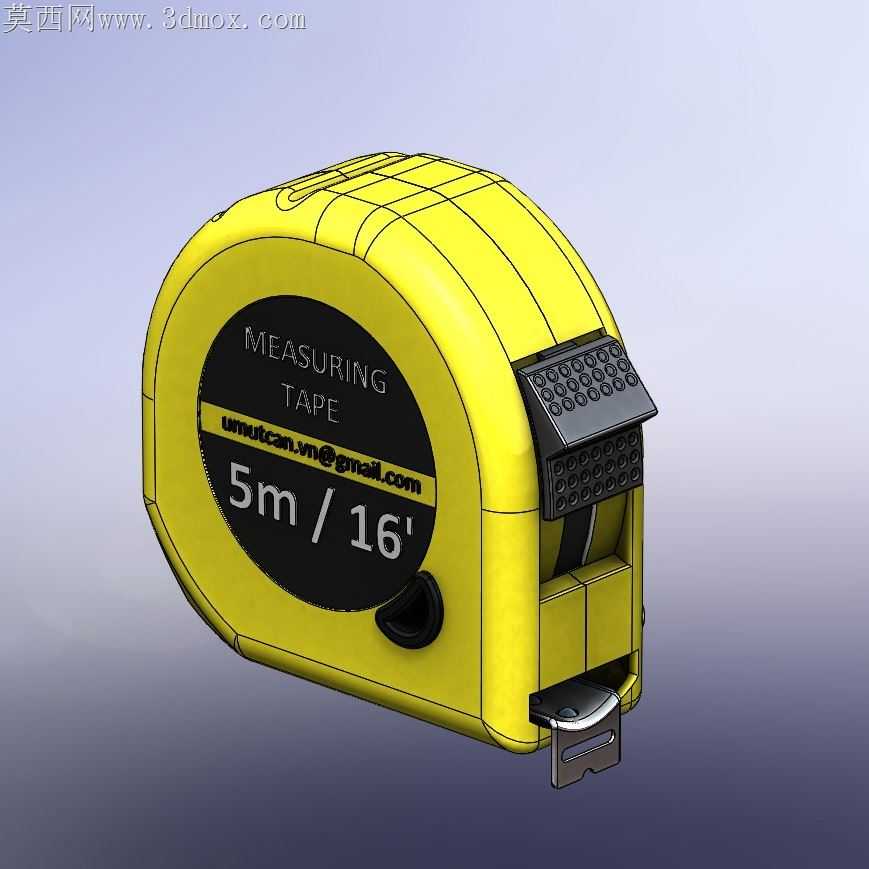

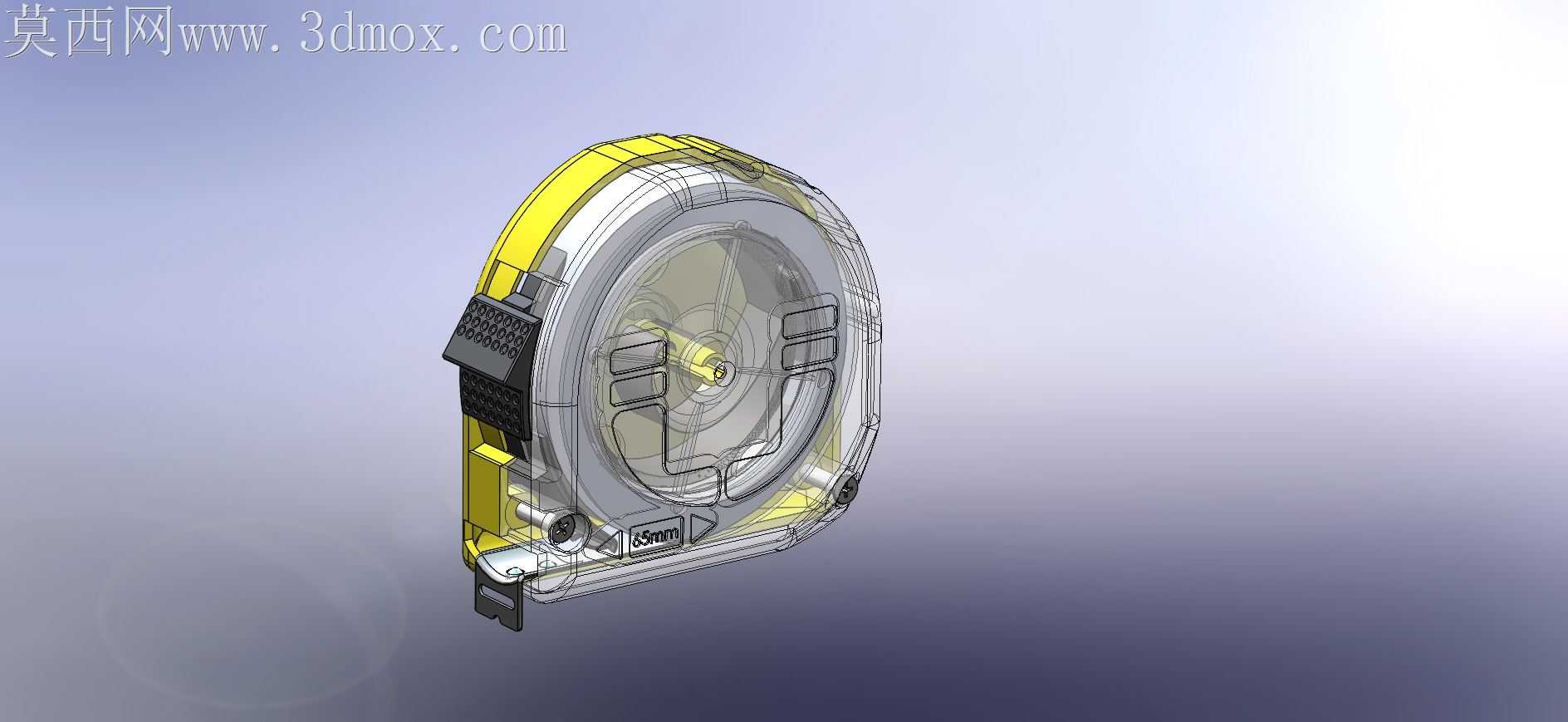

本作品为5米量程钢卷尺的三维建模设计作品，建模过程中严格参照实物卷尺的真实尺寸比例进行1:1还原，完整复刻了日常使用的自锁式钢卷尺的全部内外结构。建模阶段首先从卷尺外壳的主体轮廓入手，通过草图绘制勾勒出符合人体工学握持的弧形壳体轮廓，采用拉伸、倒圆角、抽壳等特征命令完成外壳主体构建，外壳表面的防滑纹理区域通过阵列凸起特征实现，还原了实物外壳防滑易握持的设计细节。针对卷尺核心的尺带结构，建模时还原了尺带的弧形截面设计，该结构是保障尺带抽出后具备一定挺度、不易弯折的核心设计，同时还原了尺带端部的金属挂钩结构，挂钩与尺带的活动连接结构也做了完整还原，可模拟真实卷尺挂钩挂住物体测量时的活动余量。卷尺的制动自锁结构是本次建模的重点部分，完整构建了侧面制动按键、内部压合锁止块的配合结构，还原了按下按键即可锁止尺带、松开按键尺带自动回缩的结构逻辑，同时对卷尺内部的卷簧收纳腔、尺带回卷导向结构做了合理的结构还原，保障整体装配逻辑符合真实钢卷尺的工作原理。材质渲染阶段，外壳主体采用亮黄色工程塑料材质，调整材质的粗糙度参数还原塑料外壳的半哑光质感，表面的品牌标识区域采用黑色哑光材质做分色处理，还原实物的标识印刷效果；尺带部分采用金属烤漆材质，表面做亚光金属质感处理，还原钢卷尺尺带的涂层触感；端部金属挂钩、制动按键的防滑橡胶区域分别赋予金属材质和黑色软胶材质，通过材质参数的调整区分不同部件的质感差异，让整体渲染效果贴近真实实物的视觉表现。整体设计过程中充分考量了钢卷尺的实际使用结构逻辑，所有部件的装配间隙、配合关系都参照实物进行调整，既保证了外观的高度还原，也完整呈现了钢卷尺的内部机械结构，可作为五金工具结构展示、测量工具类产品演示的三维素材使用。
