航模用250KV外转子无刷动力电机结构

　　做航模动力系统选型和结构设计快八年，经手的动力电机方案不下百款，外转子无刷电机因为扭矩输出特性适配航模螺旋桨直驱需求，一直是固定翼、多旋翼航模以及小型无人动力平台的核心动力部件，这款250KV规格的外转子无刷电机，在实际装机适配中覆盖了不少中大型航模的动力需求场景。先从实际应用场景说起，这类KV值的外转子电机，通常适配12S锂电供电体系，输出扭矩足够驱动大尺寸螺旋桨，不需要搭配复杂的减速齿轮组，直驱就能满足固定翼航模的巡航拉力需求，也能适配大型多旋翼无人机的单轴动力输出，不少做工业级小型无人巡检机的团队，也会选用同规格电机作为动力单元，因为外转子结构的转动惯量匹配螺旋桨负载特性，动力输出的线性度更好，飞行过程中的油门响应更跟手，不会出现内转子电机搭配减速组时的传动间隙虚位问题。

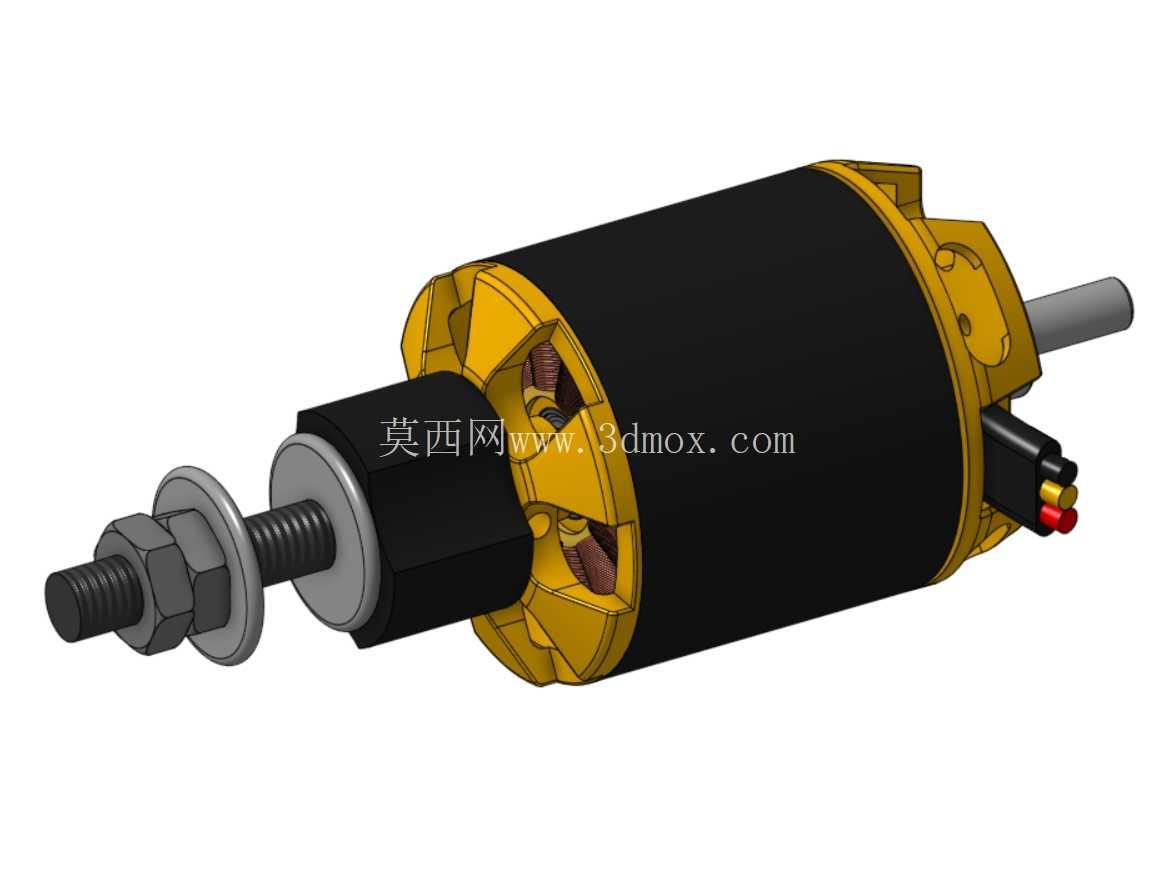

　　再看产品本身的功能特性，这款电机采用外转子结构设计，定子固定在安装基座侧，转子外壳随输出轴同步转动，转子外壳集成了磁钢固定结构，运转时外壳随磁钢同步旋转，能自带一定的散热气流，降低持续大油门输出时的绕组温升。输出端采用螺纹轴搭配锁紧螺母的结构，安装螺旋桨时不需要额外的转接夹具，直接将桨夹套入输出轴，通过双螺母并紧的方式就能完成螺旋桨的固定，锁紧可靠性高，大拉力输出时不会出现桨叶松脱的问题，出线端采用三相接线端子，直接匹配电调的三相输出线，接线逻辑清晰，装机时不需要额外分辨绕组相序，配合电调的自动校准功能就能完成匹配。

　　从设计思路上拆解这款电机的结构，定子部分采用40mm直径35mm长度的铁芯规格，绕组排布采用多股并绕的方式，兼顾大电流承载能力和槽满率，在2700W最大功率输出工况下，绕组的电流密度控制在合理区间，不会出现短时间过流烧蚀绕组的问题。转子磁钢采用表贴式固定方式，磁钢和转子外壳之间通过耐高温结构胶粘接固定，同时转子两端做了挡边结构，避免高转速下磁钢受离心力作用甩出。两端的轴承采用深沟球轴承搭配，支撑跨距经过优化，既可以承受螺旋桨转动时产生的径向载荷，也能抵消部分轴向拉力，长时间运转不会出现轴承旷量增大的问题。

　　再说到外形尺寸和安装边界，这款电机的定子直径40mm，轴向长度35mm，整体含输出轴的总长度适配常规航模的电机安装座尺寸，安装孔位采用行业通用的跨距设计，不需要重新定制电机安装座，直接替换同规格的其他型号电机就能完成装机适配。输出轴的螺纹规格匹配市面上主流的航模桨夹，安装时不需要额外加工转接零件，电机出线长度预留了足够的布线空间，走线时可以顺着电机座的走线槽布置到电调安装位，不会出现线材长度不足需要延长接线的问题。整机重量控制在450g，在同功率等级的外转子电机中属于轻量化水平，装机后不会给飞行平台带来过多的死重负担，能有效提升航模的有效载荷能力。在实际结构建模过程中，这款电机的各个零件配合公差都做了合理预留，定子和转子之间的气隙控制在均匀区间，不会出现运转时扫膛的问题，端盖和定子基座的配合采用止口定位，装配时的同轴度有保障，不需要反复调整就能完成整机组装，对于做航模动力系统三维装配仿真的从业者来说，这个模型的结构细节完整，能直接导入装配体中做动力系统的干涉检查，也能用来做电机安装座的适配设计，不需要再重新测绘各个零件的尺寸。
