多级齿轮传动伺服电机总成结构设计

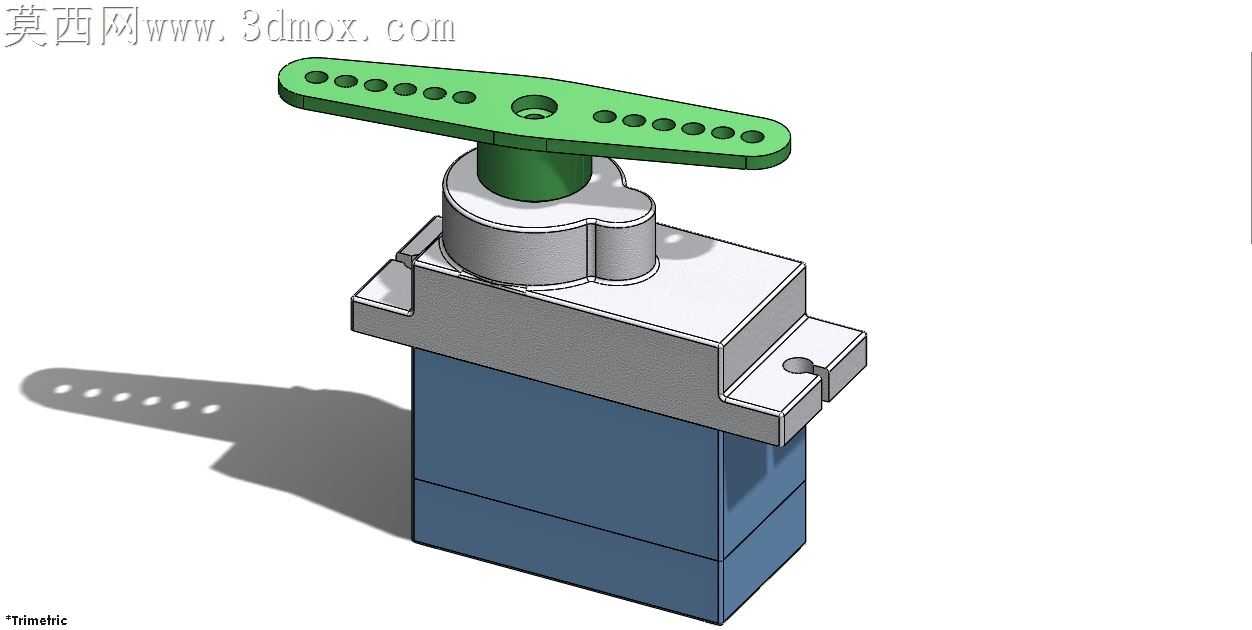

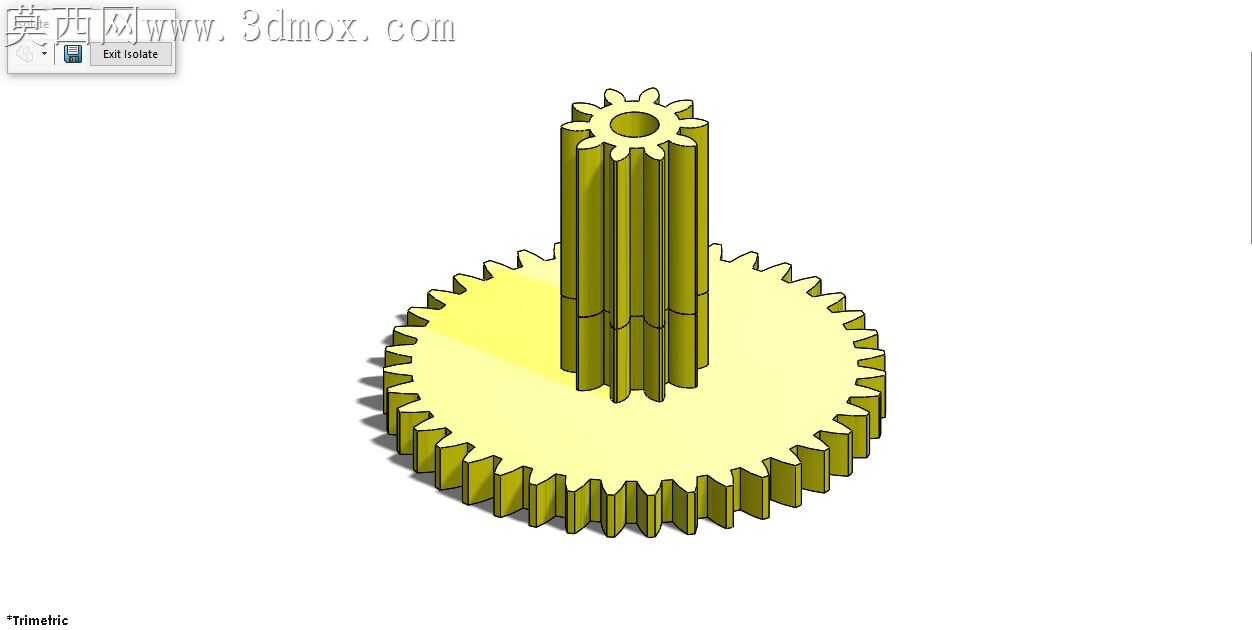

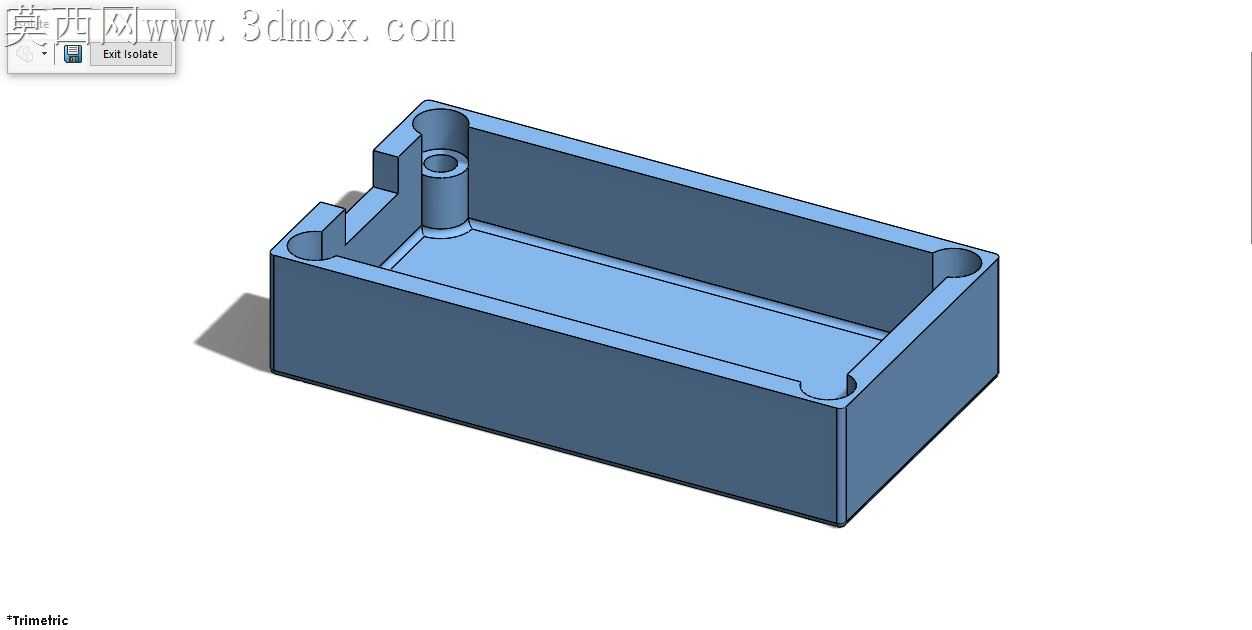

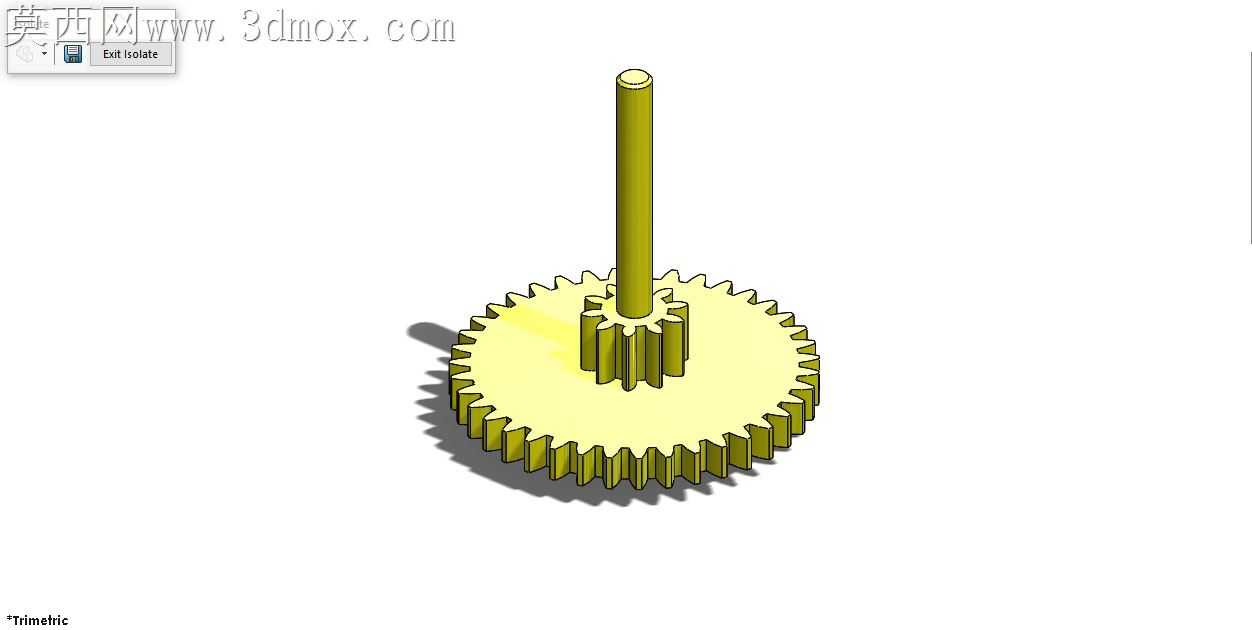

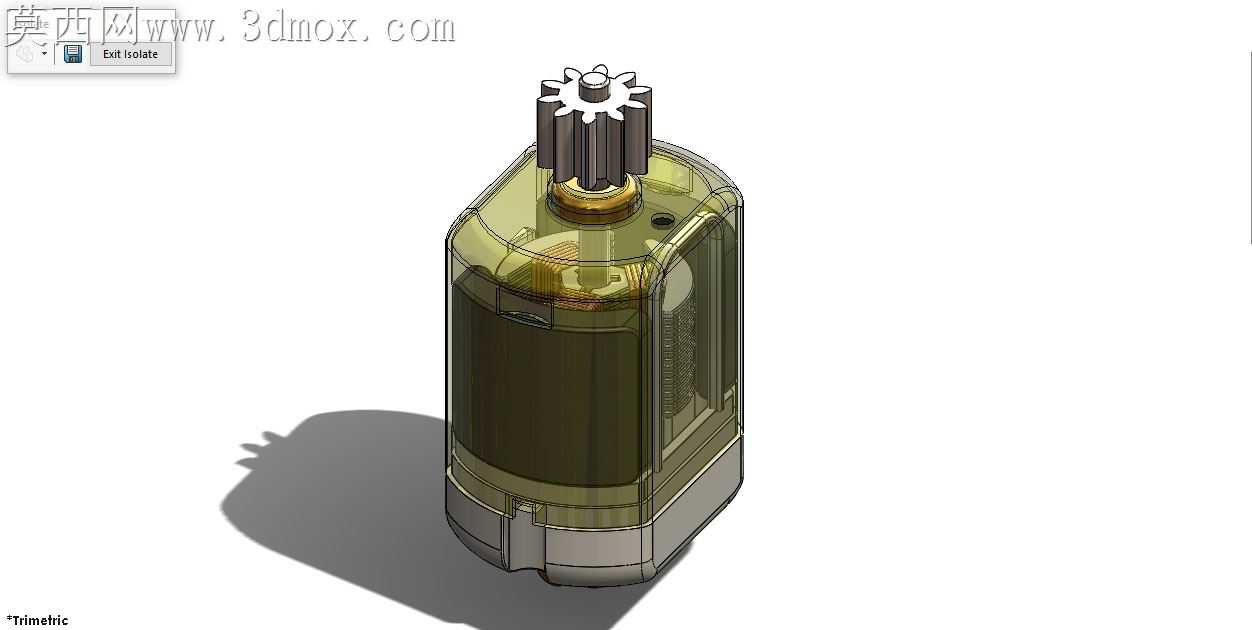

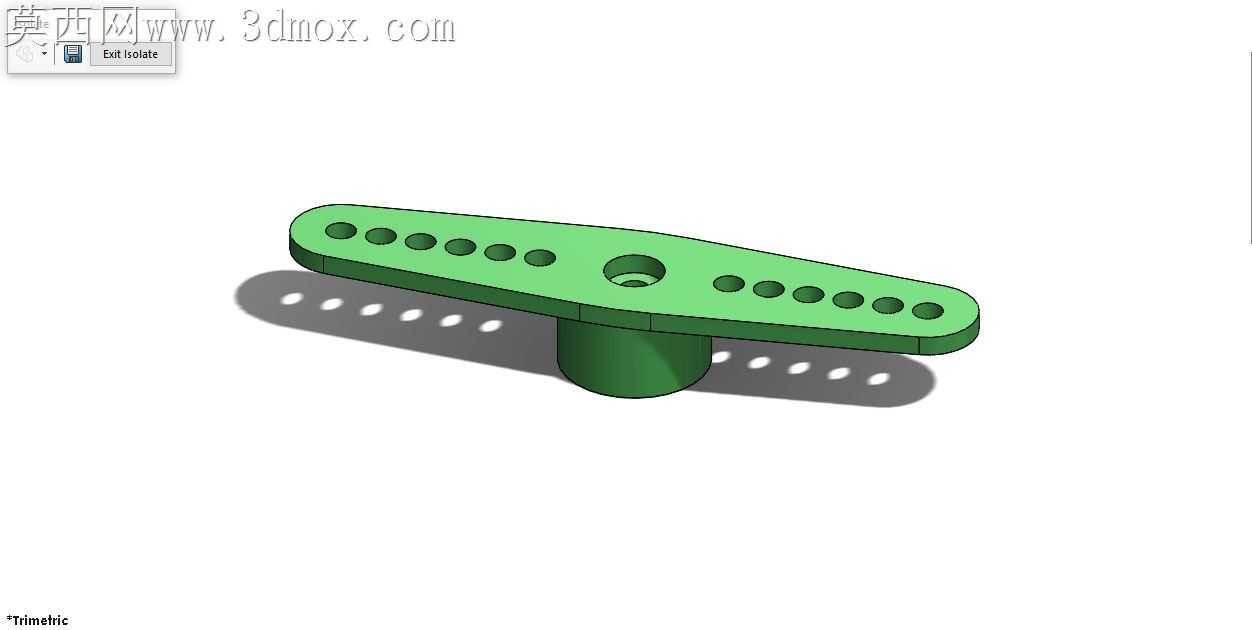

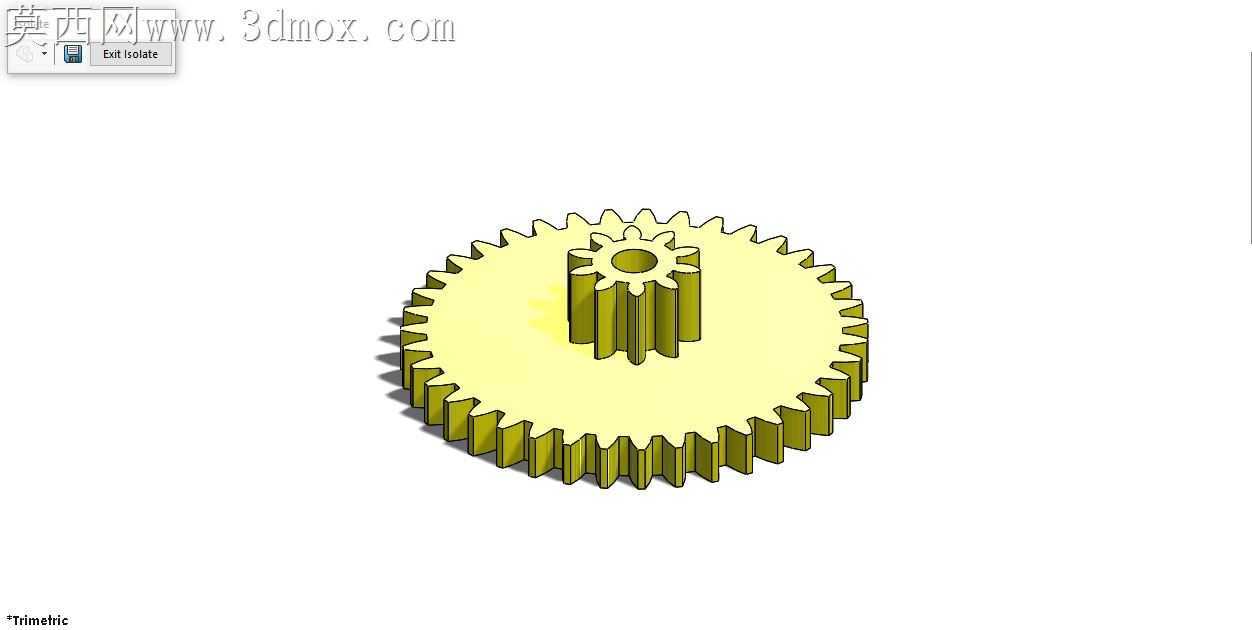

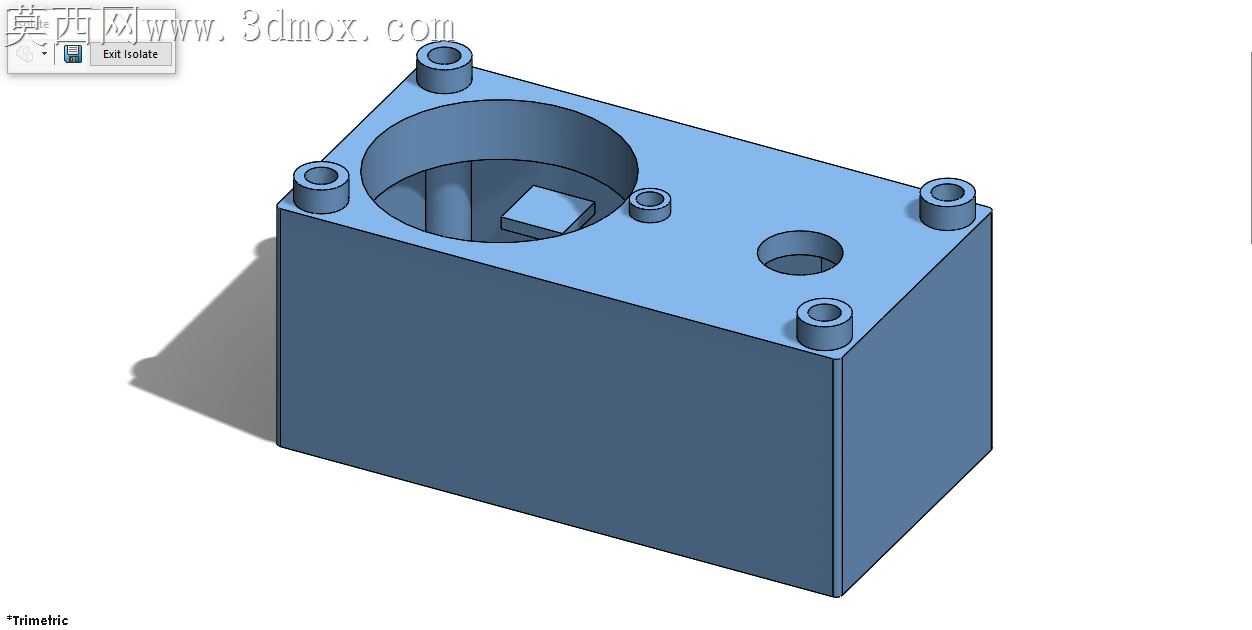

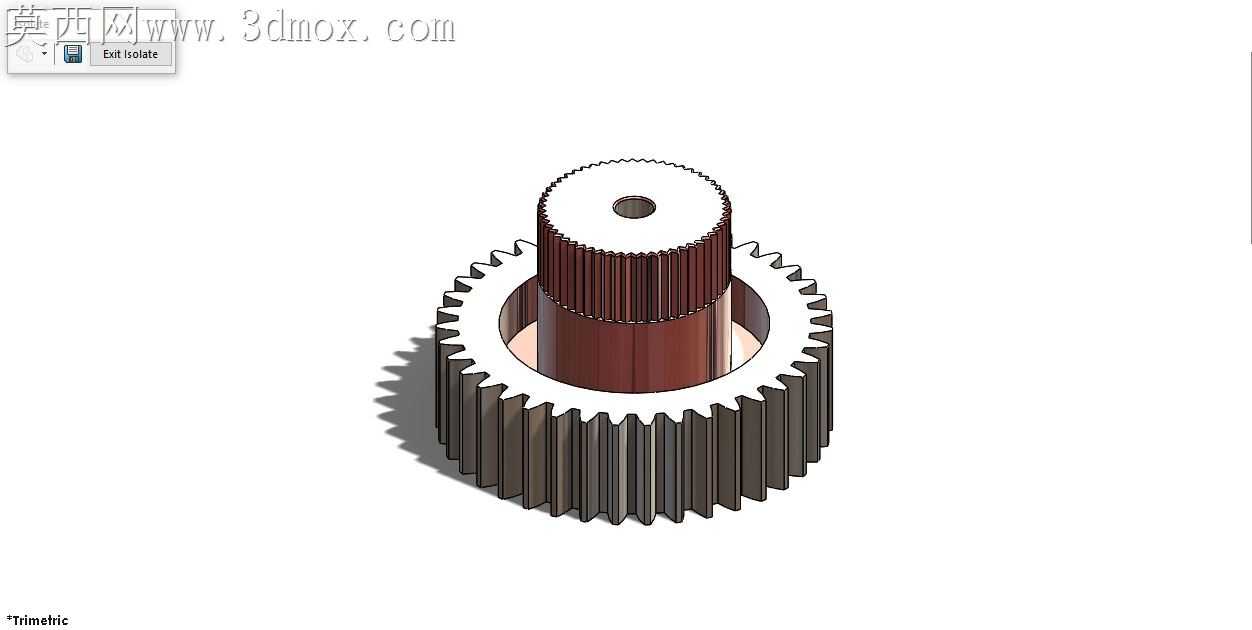

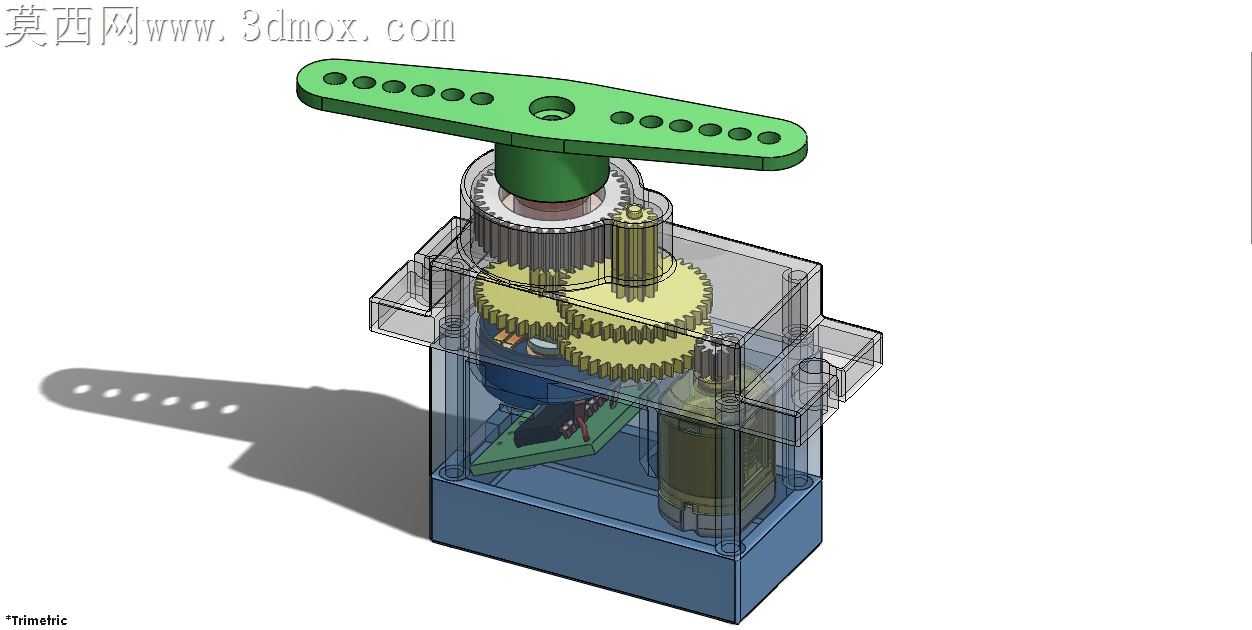

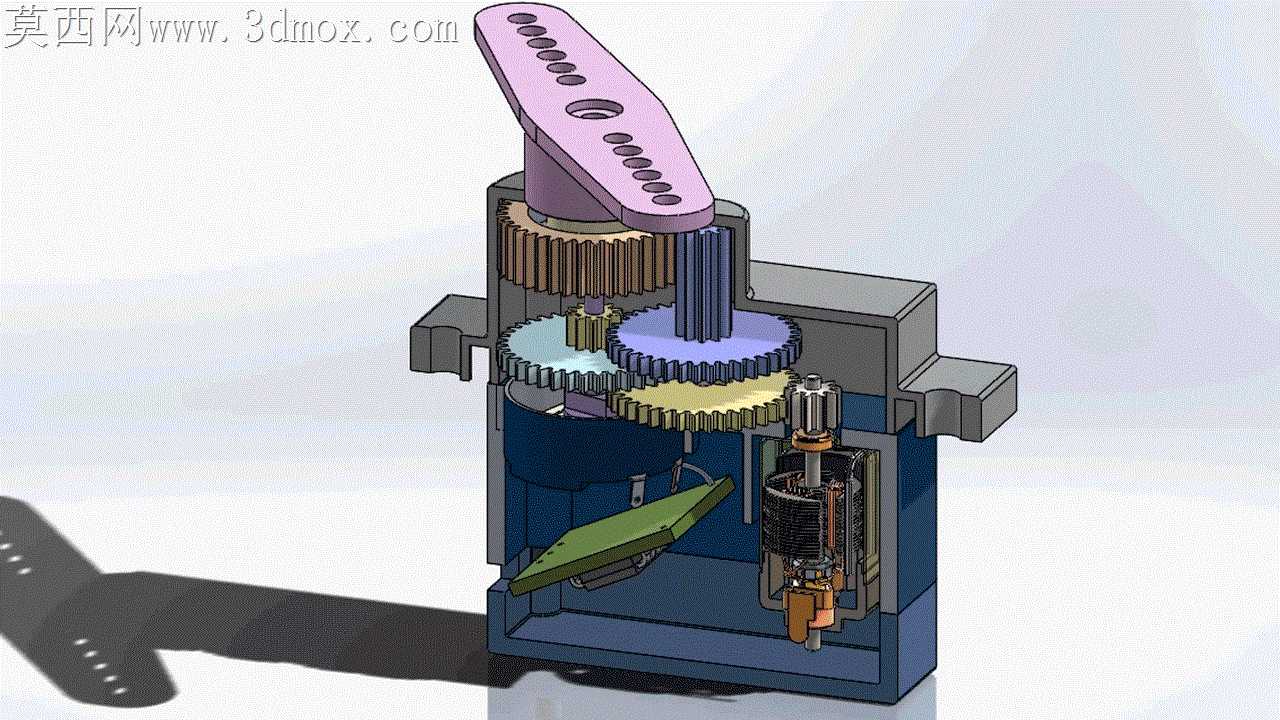

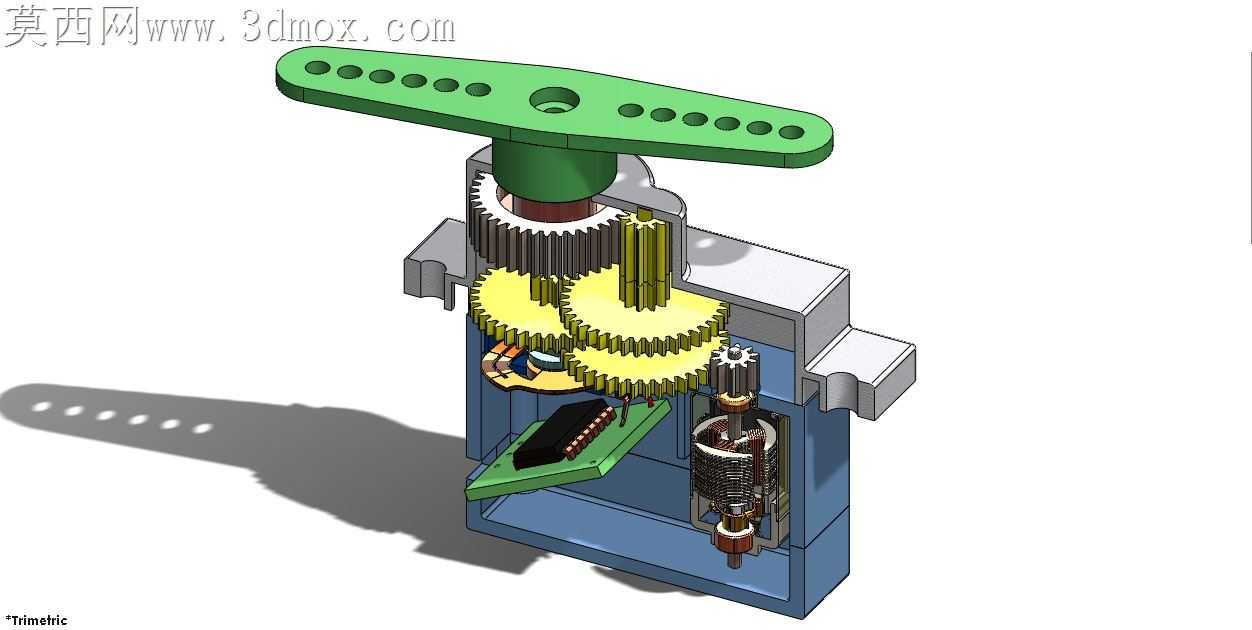

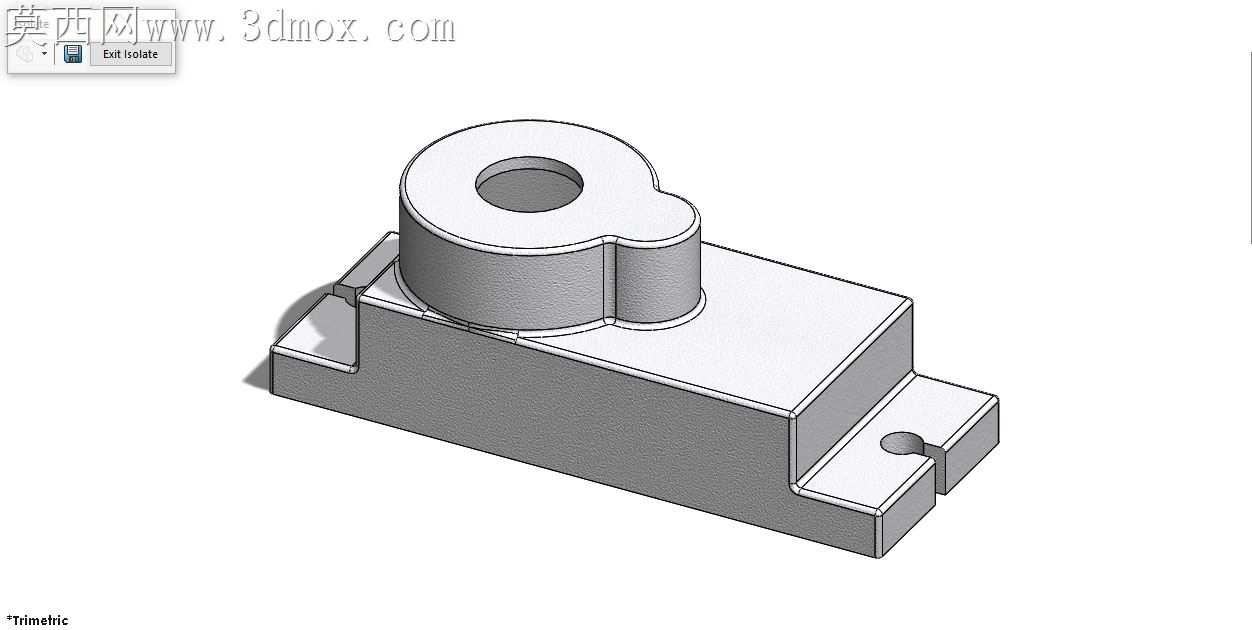

本作品为集成多级齿轮减速机构的伺服电机总成三维设计，建模过程中严格遵循机电一体化产品的结构设计逻辑，先完成核心动力部件的参数化建模，再逐层搭建传动链路与外部壳体结构。建模阶段对电机本体的定子绕组、转子铁芯、换向部件均做了精细化结构还原，对各级传动齿轮分别按照模数、齿数、压力角的匹配关系完成齿形绘制，保证齿轮啮合间隙、传动比匹配符合伺服执行机构的精度要求，输出摇臂的安装孔位按照行业通用执行端接口标准设计，可适配多数自动化设备的执行端连接需求。材质渲染阶段针对不同部件做了区分化材质赋予：外部壳体采用哑光深蓝色工程塑料材质，模拟工业级伺服外壳的耐磨绝缘质感；各级传动齿轮根据功能差异分别赋予不同金属材质，高速级小齿轮采用亮面镀铬钢材质感，低速级大齿轮采用哑光黄铜质感，输出摇臂采用淡紫色阳极氧化铝材质，内部绕组采用漆包线的深棕半哑光质感，结构连接件采用标准碳钢材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分各功能部件，直观呈现内部传动层级关系。结构设计上采用多级平行轴齿轮减速布局，将电机的高转速低扭矩输出通过四级齿轮副逐级降速增扭，最终传递至顶部输出摇臂，壳体两侧设计有带安装孔的固定支耳，可直接通过螺栓完成总成的工位固定，内部预留有霍尔元件的安装位，可实现输出角度的实时闭环反馈，整体结构紧凑，传动链路排布合理，在有限的壳体空间内完成了动力输入、减速传动、位置反馈、动力输出的全功能集成，可直接用于小型自动化设备的角度执行、位置调节场景，也可作为伺服传动教学的直观演示模型，帮助学习者理解伺服电机的内部构造与减速传动原理。
