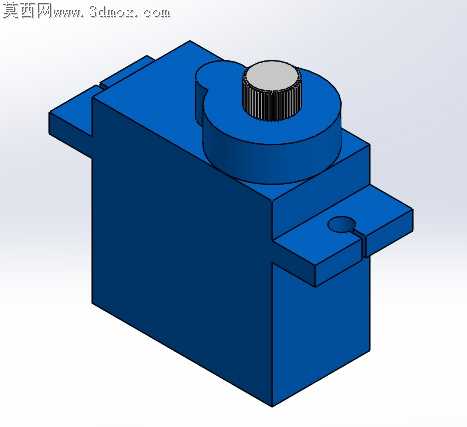

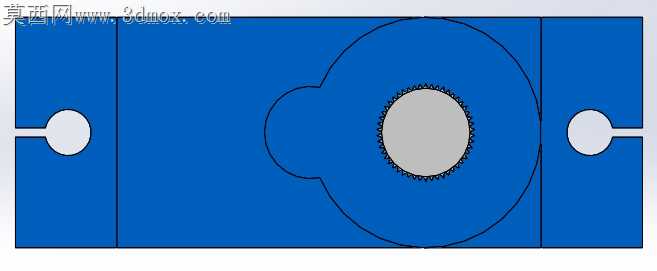

小型舵机在桌面级机器人装配中最容易被忽略的公差隐患，集中在两侧安装耳的孔位同轴度与输出轴的轴向窜动量上，很多新手做结构时直接照搬外形轮廓，装到机架上才发现螺丝穿不过去，或者输出轴带载后晃量过大，直接影响机械臂末端定位精度。这套数模在还原外形的基础上，把安装耳的沉孔深度做了0.2mm的公差预留，孔壁与M2螺丝的单边间隙控制在0.1mm，既不会因为间隙过大导致安装后舵机窜动，也不会因为公差过紧让批量装配时螺丝拧入困难。输出轴顶部的齿盘做了渐开线齿形的细节还原，齿顶留了0.05mm的装配倒角，和常用的塑料舵盘配合时，不用刻意对准就能顺利压入，不会出现齿牙错位顶死的情况。

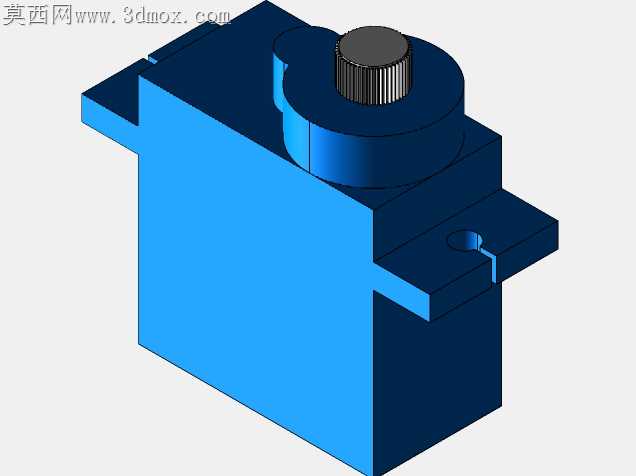

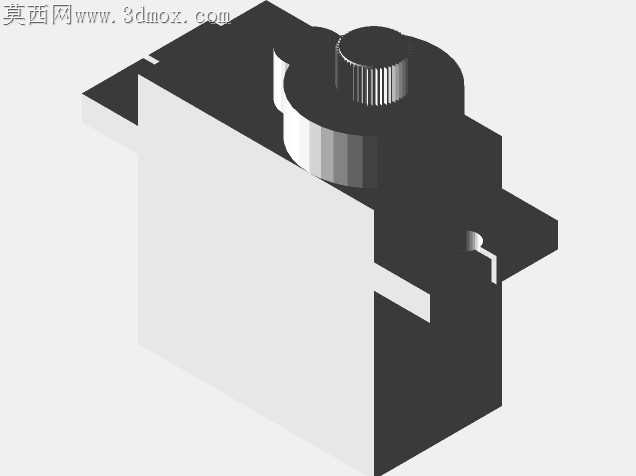

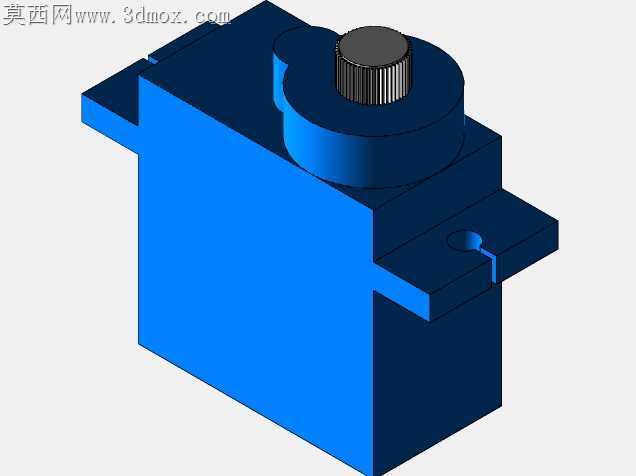

舵机主体的壳体分模线位置做了细微的错位还原，对应实际注塑件的合模缝特征，做结构干涉检查时，能准确预判周边零件和壳体棱边的间隙，不会出现数模里留够了间隙，实际装上去被合模缝凸点顶住的问题。顶部电位器舱的圆弧过渡面做了G1连续处理，和主体方形壳体的衔接处没有生硬的棱边转折，渲染时能自然呈现塑料壳体的哑光质感，不会在圆弧衔接处出现难看的光影断层。两侧安装耳的根部做了0.3mm的圆角加强，对应实际产品的抗弯折设计，做跌落仿真时能准确还原安装耳的受力形变特征，不会出现直角根部应力集中导致的仿真结果失真。

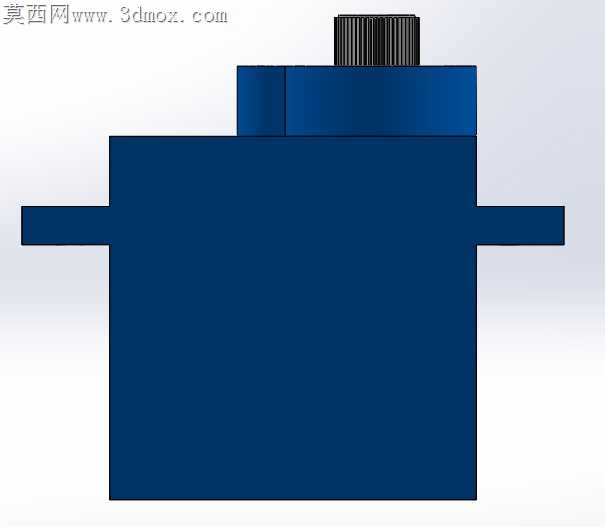

出线侧的槽位做了斜角导向，实际装配时舵机线顺着斜角就能卡入槽内，不用硬扯导线塞进去，能避免导线绝缘层被壳体棱边割破的风险。输出轴根部的环形凸台高度比壳体顶面高出0.1mm，装配舵盘时舵盘不会直接摩擦壳体顶面，转动时不会产生额外的摩擦阻力，带载运行时的电流波动也能和实际测试数据匹配。很多开源机器人项目里用SG90做关节驱动，这套数模的安装尺寸完全和市售量产件对齐，做整机装配时不用反复核对孔位，直接调用就能完成机架的配合设计，打样回来就能顺利组装，不会因为数模尺寸偏差导致零件报废。
