内燃机活塞连杆带活塞销装配结构

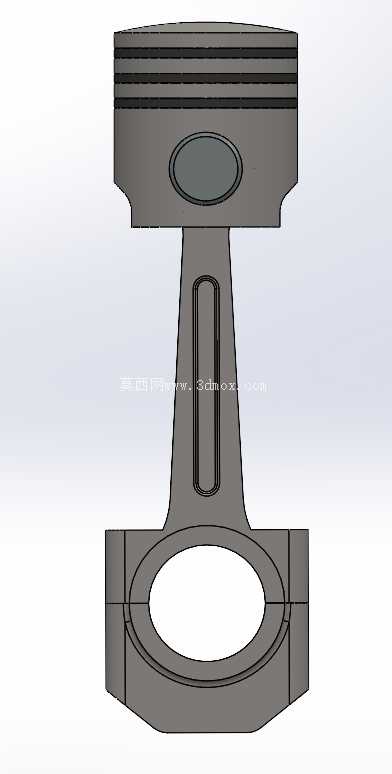

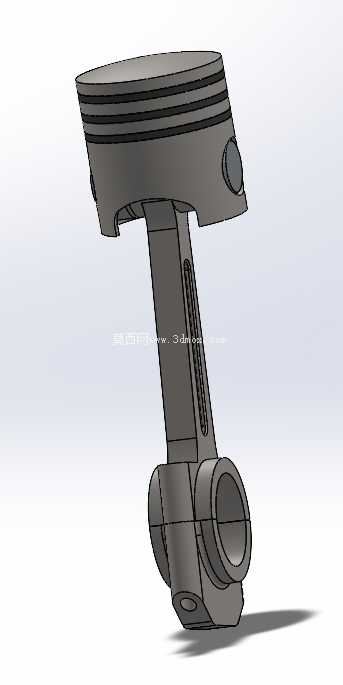

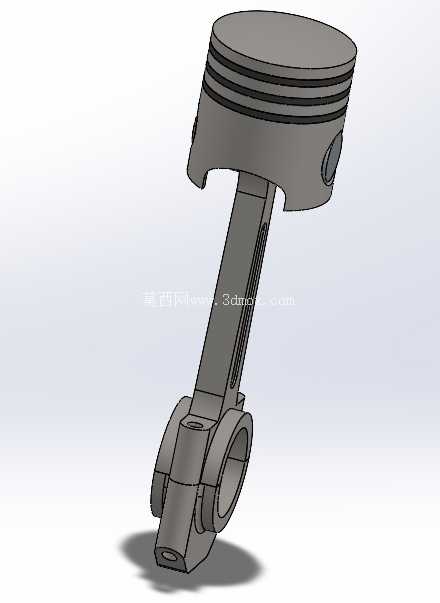

　　这套装配结构是内燃机核心动力转换单元的核心组成，直接承担燃烧室燃气压力承接、运动形式转换的核心功能，广泛适配小排量往复式内燃机的结构设计参考场景，不管是做单缸试验机型的原理验证，还是多缸量产机型的前期结构方案推演，都能作为核心结构参考基准。整套组件包含活塞、活塞销、连杆三个核心装配部件，三者的配合精度直接决定整机的动力输出效率、运行振动水平与服役寿命。从实际装机场景来看，活塞头部直接接触燃烧室高温高压燃气，头部设计的三道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室造成异常烧损。

　　活塞裙部采用适配缸套配合的型线设计，在热态工况下可形成均匀的配合间隙，避免冷态敲缸、热态拉缸的故障出现。活塞销采用全浮式设计思路，销座孔与连杆小头孔的配合间隙经过匹配设计，冷态下有合适的装配过盈保证定位，热态下销可在孔内小幅转动，让销的磨损均匀分布，大幅提升活塞销的服役寿命，销的两端通过卡簧实现轴向限位，避免工作过程中销轴向窜动刮伤缸套内壁。连杆部分采用简化的工字形截面轮廓，这种截面设计在保证连杆抗弯、抗扭强度的前提下，尽可能降低了连杆自身的往复运动质量，减少曲轴运转过程中的往复惯性力，降低整机振动水平。

　　连杆大头采用剖分式结构设计，可直接与曲轴曲柄销实现装配配合，剖分面的定位结构可保证连杆盖与杆身的装配精度，避免螺栓紧固后出现错位造成轴瓦异常磨损。从安装边界来看，活塞的外径尺寸直接对应内燃机的缸径参数，连杆大小头的中心距决定了内燃机的冲程参数，两者共同决定内燃机的单缸排量，在做整机方案匹配时，可根据目标排量参数调整活塞头部高度、连杆中心距的数值，快速完成核心参数的迭代。活塞销的外径尺寸需要同时匹配活塞销座孔与连杆小头衬套的内径，三者的配合公差需要根据不同的工况热膨胀量做针对性调整，铝合金活塞的热膨胀系数大于钢制活塞销，因此冷态下销座与销的配合需要预留合适的间隙，避免热态下销座抱死活塞销造成异常故障。

　　在实际建模装配过程中，需要重点验证活塞在上止点、下止点位置时，连杆与活塞裙部、曲轴平衡块的运动干涉情况，同时要核算活塞往复运动的加速度曲线，匹配曲轴的平衡重设计，将一阶、二阶往复惯性力控制在合理范围内。这套结构的运动逻辑清晰，完整展现了线性往复运动到旋转运动的转换过程，连杆在运动过程中不仅承受活塞传递的燃气爆发压力，还要承受往复运动与旋转运动产生的惯性力，因此连杆的截面过渡位置都做了圆弧过渡处理，避免应力集中造成连杆断裂故障。活塞内部的销座位置设置了加强筋结构，将活塞顶部承受的燃气压力均匀传递到活塞销上，避免销座位置应力集中出现开裂。在做结构优化时，可根据不同的强化程度调整活塞的壁厚、连杆的截面厚度，高强化机型可在活塞头部设置冷却油腔，通过机油喷射降低活塞头部的热负荷，连杆则可采用锻造工艺提升材料强度，满足高爆发压力下的强度要求。整套装配的配合关系覆盖了间隙配合、过渡配合等多种机械配合形式，对于理解内燃机核心部件的装配逻辑、运动原理有很强的参考价值，也可作为机械原理教学的演示模型，直观展示曲柄连杆机构的运动过程。
