电力传输用内啮合波形齿筒结构件

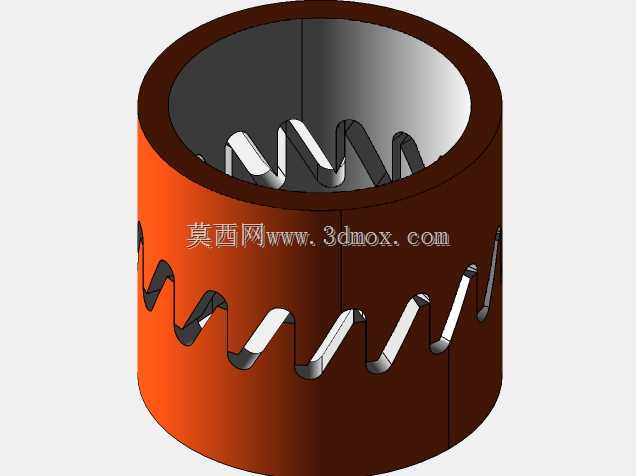

　　在电力传输系统的动力传递链路中，这类带内波形齿的筒状啮合件常被布置在轴系对接的扭矩传递节点，替代传统平键或花键实现无间隙的扭矩传输，尤其适配需要小幅轴向窜动补偿的安装场景，比如高压开关操作机构的动力输出端、架空线路驱鸟装置的动力衔接段，或是小型风力发电机组的偏航传动对接位置，能在传递额定扭矩的同时，抵消轴系热胀冷缩带来的轴向位移，避免刚性连接带来的应力集中断轴风险。从结构设计逻辑来看，该构件采用筒状整体式结构，外壁为等厚圆柱面，可直接嵌入配套的安装座孔内，依靠外壁与座孔的过渡配合实现径向定位，不需要额外设置定位销或止口，安装时只需将筒件压入座孔至端面贴合即可，大幅缩减装配工序。内壁的波形齿采用连续的圆弧过渡齿形，

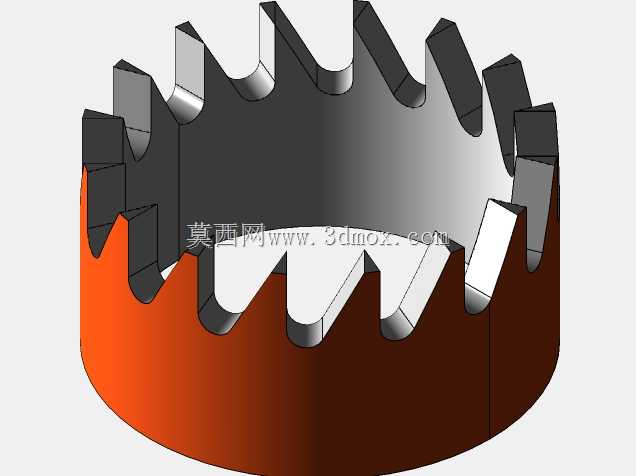

　　区别于传统渐开线内齿的尖锐齿根，这种波形齿的齿根圆角半径更大，在承受交变扭矩时能有效分散齿根应力，降低疲劳断裂概率，同时齿面的接触区域为连续曲面，啮合过程中不会出现传统齿轮啮合的线接触磨损，能延长构件的无维护使用寿命。设计过程中需要重点控制几个核心尺寸边界：首先是筒件的外径公差，需要匹配安装座孔的H7公差带，保证压装后不会出现径向窜动，同时压装力控制在合理区间，避免薄壁筒件压装变形；其次是内壁波形齿的齿向公差，要保证全齿长范围内的齿形一致性，避免啮合时出现偏载导致局部齿面过早磨损；再者是筒件的轴向长度，需要预留至少1.5倍齿高的啮合余量，同时要给轴件的轴向窜动留出足够的位移空间，避免轴件窜动时脱出啮合区域。齿形参数的选取上，

　　波形齿的波峰到波谷的高度差根据传递扭矩的大小计算确定，通常取壁厚的1/3到1/2，既保证齿的啮合接触面积足够传递额定扭矩，又不会因为齿槽过深削弱筒件的整体结构强度；相邻波齿的间距根据配套外齿件的齿距匹配，保证啮合时至少有3个齿同时参与受力，避免单齿受力过载。实际应用中，这类构件常采用40Cr材质调质处理，表面齿面高频淬火至HRC45-50，兼顾芯部的韧性和齿面的耐磨性，在一些有防腐要求的户外电力场景，还会在构件表面做达克罗涂层处理，避免长期暴露在潮湿环境下出现锈蚀卡滞。建模过程中需要注意齿形的连续顺滑过渡，不能出现建模导致的锐角或碎面，否则后续加工编程时会出现刀路跳刀，实际加工出来的齿面会有接刀痕，影响啮合的平顺性；

　　同时筒件的两端需要做0.5×45°的倒角，既方便压装时导入座孔，也能去除加工后的锐边避免装配划伤。不同于传统的齿轮啮合传动，这种波形齿筒的啮合没有固定的传动比要求，核心作用是扭矩传递和位移补偿，所以在形位公差控制上，不需要像传动齿轮那样严格控制齿距累积误差，只需要保证齿形的顺滑和同轴度即可，能在满足使用要求的前提下降低加工成本。在安装边界上，配套的外齿件通常为轴端加工的对应波形外齿，外齿和内齿的配合间隙控制在0.1-0.2mm，既保证啮合时不会出现径向晃动，又能允许轴件在小幅偏转时自动调心，补偿安装时的同轴度误差，降低对装配精度的要求，适合现场施工条件有限的电力设备安装场景。
