电力传输用带螺旋槽筒状啮合结构件

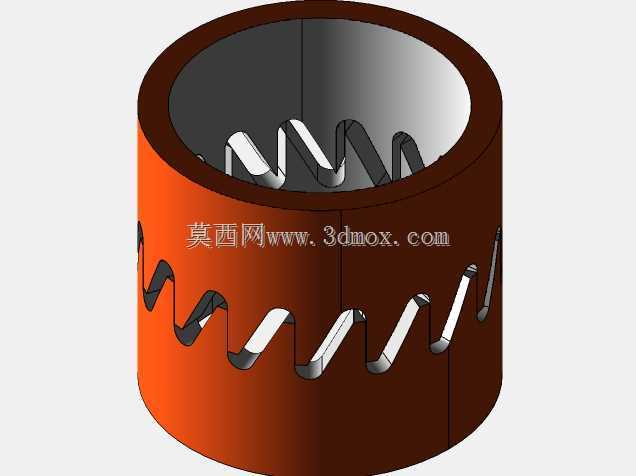

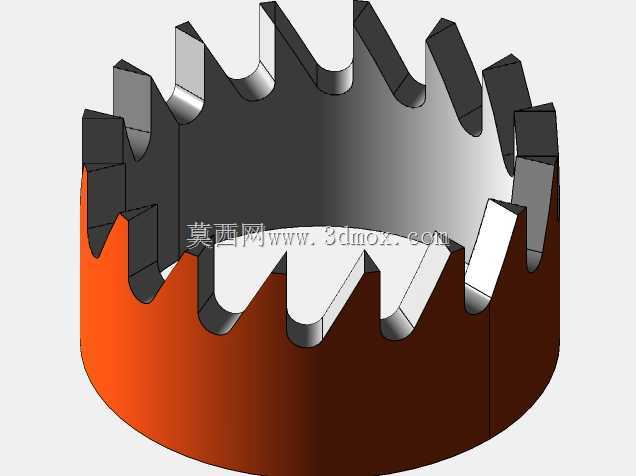

　　该筒状啮合结构件主要应用于电力传输回路的减压阀配套组件中，作为阀体内的核心导流与紊流调控部件，承担介质流经阀腔时的流态梳理、动能耗散作用，避免高压介质直接冲击阀座密封面，延长整阀的连续服役寿命。从结构设计逻辑来看，零件整体采用同轴圆筒构型，内外壁设置连续的螺旋状啮合齿槽，齿槽的导程、齿形倾角经过流场仿真迭代优化，当介质从筒腔内部轴向通过时，螺旋齿会引导介质形成可控的旋流，将介质原本沿轴向的直线冲击动能转化为周向旋转的紊流动能，逐级降低介质压力，同时避免阀腔内出现局部低压空蚀区，适配电力系统中输水、输油管路的减压阀工况，可在持续带压运行状态下保持流阻特性稳定，不会出现常规节流孔板易堵塞、压损波动大的问题。

　　零件的安装边界完全匹配常规减压阀的阀腔内径，外壁采用过盈配合加定位销的方式与阀体内壁固定，安装时无需额外加工适配结构，可直接替换同规格的老式节流套筒。设计阶段充分考虑了加工工艺性，内外螺旋齿的拔模斜度统一设置为1.5度，可直接采用五轴铣削一次成型，也可通过精密铸造完成毛坯后再做齿面精整，齿面粗糙度控制在Ra1.6以内，减少介质流经时的阻力损耗，同时避免杂质在齿槽内滞留堆积。零件的壁厚经过强度校核，可承受16MPa的额定工作压力，在1.5倍水压试验压力下无变形、渗漏问题，适配电力传输系统中各类中高压管路的减压阀配置需求，筒身两端设置的定位台阶可保证安装时的同轴度误差控制在0.02mm以内，避免旋流偏心导致的阀腔振动、噪音问题。

　　实际工况运行中，该结构件相比传统的多孔式节流套筒，调压线性度提升30%以上，在小开度工况下不会出现介质射流偏斜的问题，可有效保护下游的管路仪表、密封组件不受高压介质冲蚀，同时螺旋啮合的结构也具备一定的自清洁能力，介质中的细小杂质会随旋流沿齿槽导出，不会卡在节流缝隙内造成阀卡涩故障，适配电力系统长周期无人值守的运行要求。
