内外径测量用组合式机械检具结构

　　在机械加工车间的工序间检测环节，这类组合式测量检具的应用场景十分明确，主要面向小批量精密零件的内外径快速抽检，替代传统卡规的单一测量局限，适配多规格轴类、套类零件的现场检测需求，无需复杂校准即可完成快速尺寸判定，在五金加工、小型精密零件生产的工位旁，能有效降低检验员的操作复杂度，减少测量辅助时间。从实际用途来看，该检具可同时覆盖零件内孔直径与外圆直径的测量需求，通过多组可调整的测量触头适配不同尺寸段的被测件，相比单一功能的内径表、外径千分尺，在小范围多规格零件的批量检测中，无需频繁更换测量工具，能在一次装夹定位后完成内外尺寸的比对测量，尤其适合台阶轴、带内孔的衬套类零件的同轴度关联尺寸快速核验。在功能特性设计上，

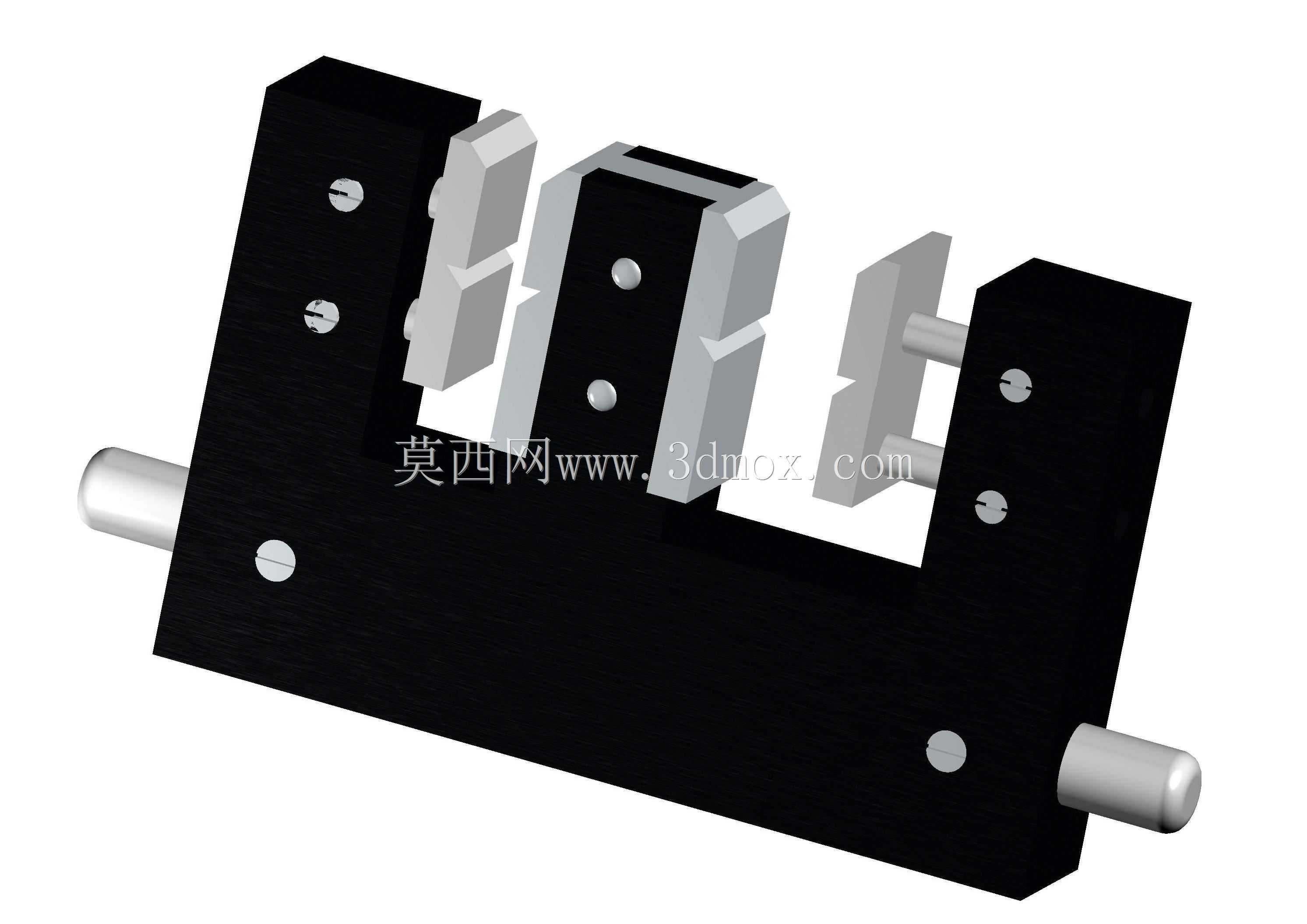

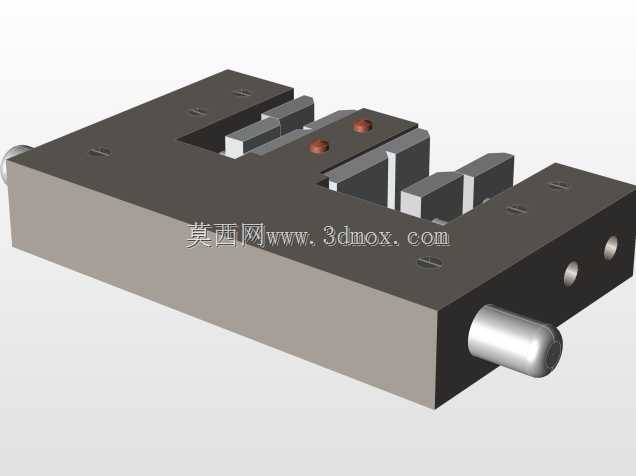

　　检具主体采用框架式U型结构作为承载基础，两侧的测量模块通过紧固件固定在主体立板上，可根据被测件的尺寸范围调整模块的安装位置，测量触头采用硬质合金镶嵌结构，避免长期接触被测件产生磨损导致测量精度漂移；两端的导向轴保证测量模块移动时的直线度，消除侧向间隙带来的测量误差，每个测量模块上的紧固螺钉可在调整到位后锁死位置，防止检测过程中模块移位影响测量结果。设计思路上，整体结构优先考虑现场操作的便捷性，没有采用复杂的数显组件，完全依靠机械结构的定位精度保证测量可靠性，降低车间油污、切削液环境下的设备故障概率；主体框架采用高刚性钢材加工，经过时效处理消除内应力，避免长期使用出现框架变形导致的测量基准偏移；

　　测量触头的接触面设计为V型与平面组合形式，接触外圆时采用V型定位自动找正零件中心，接触内孔时采用平面触头贴合孔壁，保证测量接触的稳定性，减少人为操作带来的测量力偏差。从外形尺寸与安装边界来看，该检具整体为台式便携结构，整体长度控制在200mm以内，宽度不超过120mm，高度约150mm，可直接放置在工位操作台面上使用，无需额外的安装固定，底部为平整平面，可适配普通检验台的台面平整度要求，两侧伸出的导向轴长度不超过主体框架宽度的1/3，不会占用过多操作台空间，测量模块的调整行程覆盖10mm-80mm的内外径测量范围，可满足常规小型机械零件的尺寸检测需求，检具整体重量控制在2kg以内，检验员可单手挪动转移，适配不同工位的临时检测需求。

　　在实际使用过程中，检测外圆尺寸时，将被测轴类零件放置在两侧V型触头之间，推动活动测量模块贴合零件外圆，通过锁死机构固定位置后即可比对尺寸偏差；检测内孔尺寸时，更换对应规格的内孔触头，将触头伸入被测内孔中，调整两侧模块位置使触头贴合孔壁，即可完成内孔尺寸的快速判定。结构上所有的连接螺钉均采用标准内六角紧固件，日常维护时仅需定期检查触头磨损情况与导向轴的润滑状态，无需复杂的保养流程，适合生产现场的粗放使用环境，相比精密电子测量设备，抗干扰能力更强，不会因为车间的电压波动、电磁干扰出现测量数值异常，在工序间快速检测的场景下，测量效率可达到传统千分尺测量的3倍以上，同时降低对检验员的操作技能要求，新员工经过简单培训即可完成准确测量。
