FPV航拍云台轻量化凸轮俯仰承载架

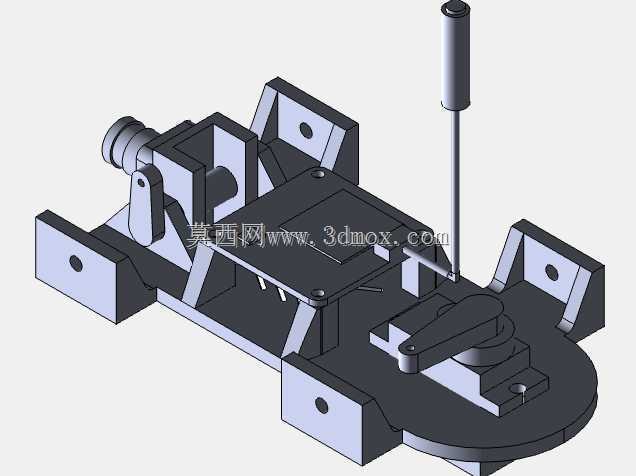

　　这套承载架结构面向小型穿越机、航拍无人机的机载云台改造场景，核心作用是为相机模组提供稳定的俯仰翻转支撑，解决早期云台布局中载荷分布不均、偏心力矩过大的问题。整机采用底板加双侧立板的框架式构型，底部为半圆弧过渡的安装基座，基座上预留多组沉头安装孔，可直接固定在无人机机身顶部的载荷安装位，四周伸出的带孔耳板既可以通过螺栓与机身碳板锁附，也能搭配减震球做被动隔振，避免飞行过程中电机振动直接传递到相机端。框架中部的平板区域为相机外壳的安装基准面，平面上加工有定位销孔与螺纹孔，安装时相机外壳先贴合基准面完成初定位，再通过螺丝锁紧，保证相机光轴与机架基准的平行度。结构右侧设置凸轮驱动组件，凸轮轮廓与摆臂滚轮始终保持接触，

　　摆臂另一端通过连接臂和相机外壳的侧部铰接，当驱动轴带动凸轮转动时，凸轮轮廓的升程变化会推动摆臂绕支点摆动，进而带动相机外壳完成俯仰角度调整，整套机构可以实现相机向下90度的旋转视角，满足航拍时垂直对地拍摄的需求。驱动轴竖直布置在基座后侧，轴端预留联轴器安装位，可直接对接小型舵机或者伺服电机的输出轴，轴系通过两处衬套支撑在后方立板上，长轴的悬臂段做了加粗处理，避免传动过程中出现轴系挠曲变形。设计阶段特意优化了载荷传递路径，早期方案中相机翻转的驱动力直接作用在外壳单侧，运动过程中重心偏移会产生额外的倾覆力矩，不仅增大舵机的负载，还容易让铰接处出现卡滞；本次方案将驱动端的力通过伺服臂和类臂线移动的联动结构分散到框架两侧，

　　凸轮转动时的推力先传递到中部摆臂，再同步带动两侧的连接臂动作，让相机外壳翻转过程中两侧受力基本对称，抵消了大部分偏心力矩。框架的立板与底板之间设置了三角形加强筋，在不增加整体壁厚的前提下提升了结构的抗扭刚度，所有非受力区域的板材都做了切槽镂空处理，在保证安装孔位周边强度的前提下尽可能降低整体重量，适配FPV无人机对载荷重量的严苛要求。外形尺寸方面，底部基座的圆弧端直径控制在小尺寸航拍相机的适配范围内，整体长度覆盖相机安装位与驱动轴布置空间，双侧立板的高度刚好避让相机翻转的极限轨迹，相机向下转动90度时外壳边缘不会和底板、立板发生干涉；安装边界上，底部耳板的孔位间距兼容主流三寸到五寸穿越机的顶部安装孔距，

　　后侧驱动轴的伸出高度预留了舵机安装的操作空间，整套机构不需要额外定制转接件就能完成装机。铰接位置的销轴都采用台阶轴定位，轴向通过卡簧限位，长期往复运动下也不会出现销轴窜动，凸轮轮廓的曲线段做了平滑过渡，升程变化连续无突变，舵机带动凸轮转动时不会出现冲击卡顿，相机俯仰过程的画面过渡更加平稳。
