Inventor设计的行星齿轮传动结构作品

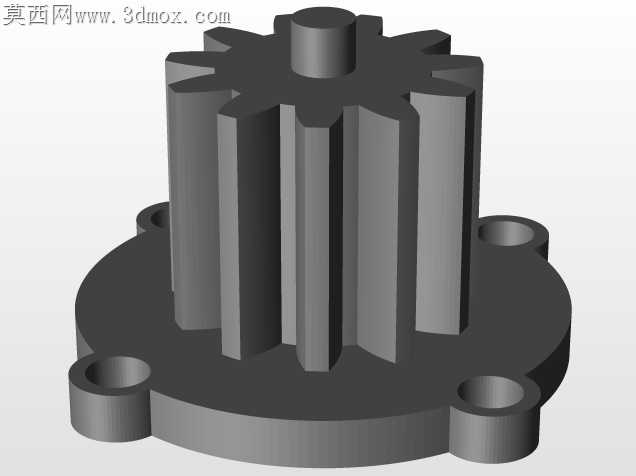

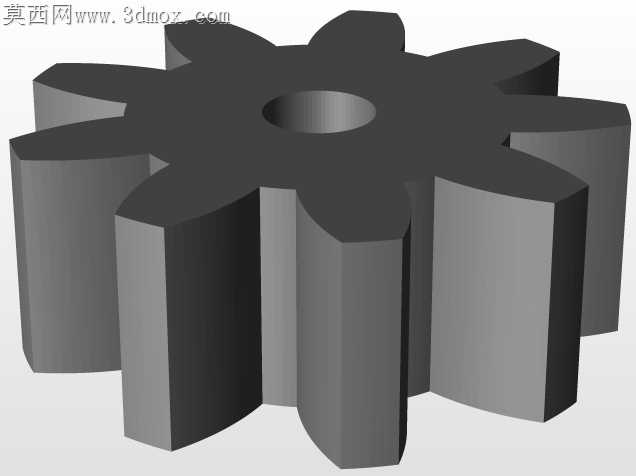

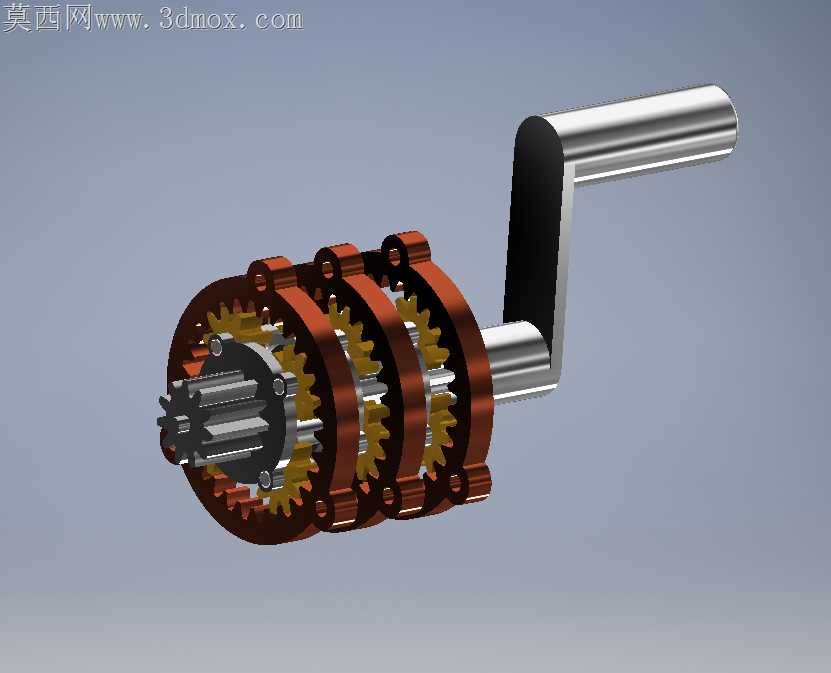

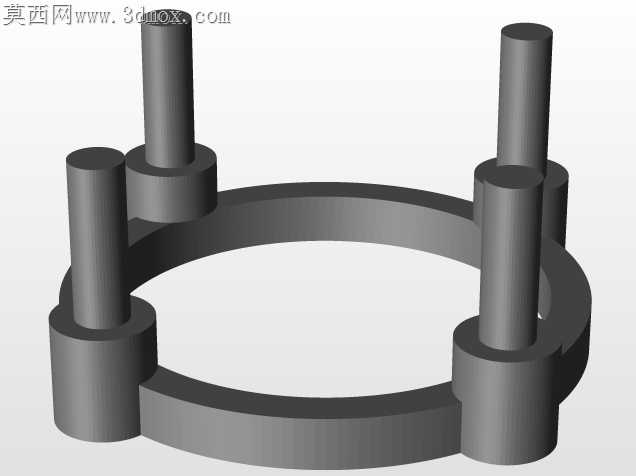

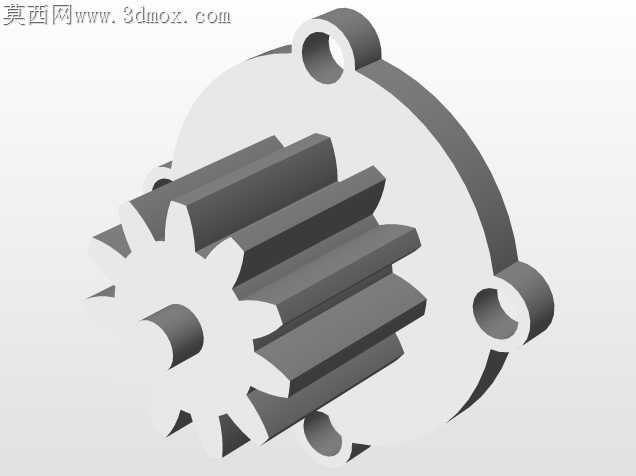

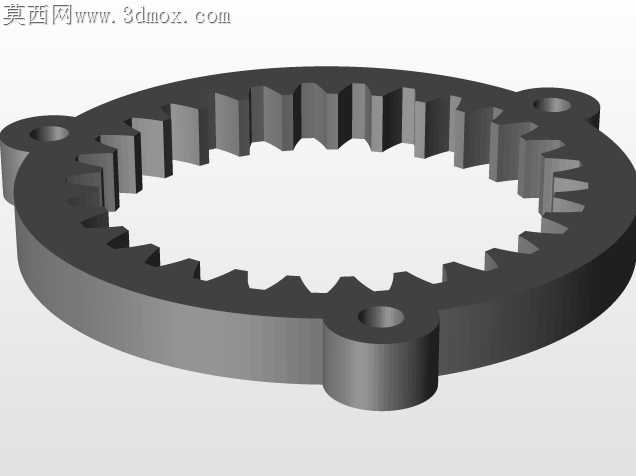

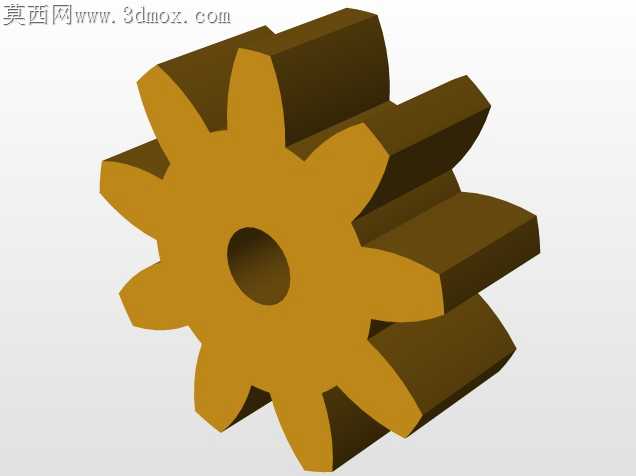

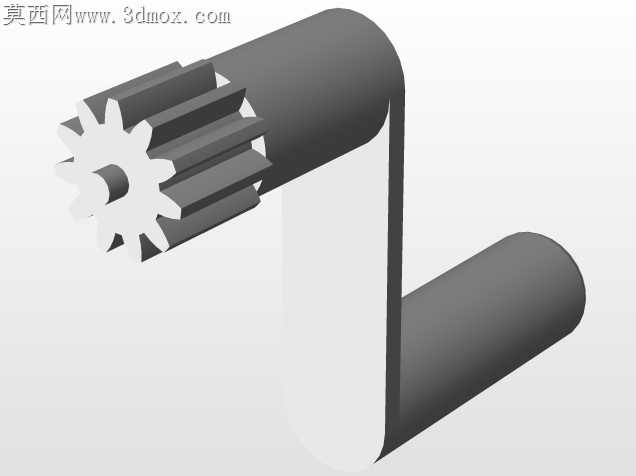

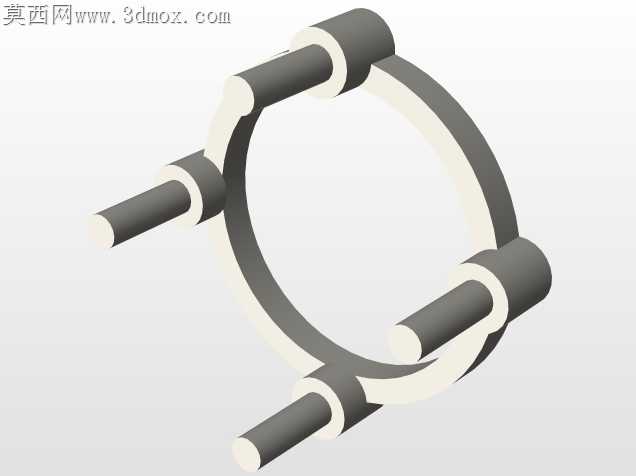

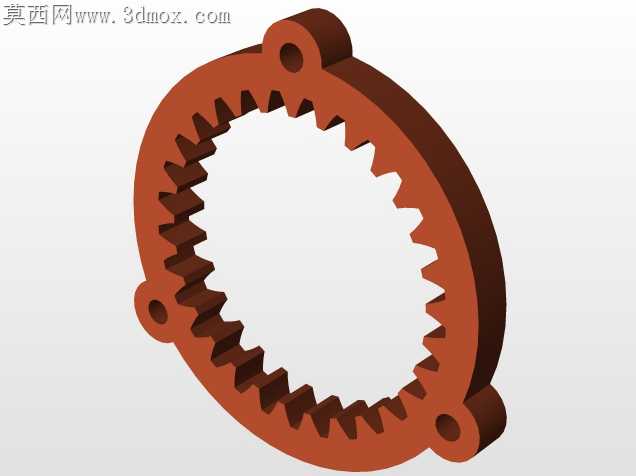

本作品为行星齿轮传动结构三维设计成果，建模阶段严格遵循行星齿轮传动的啮合原理开展参数化设计，首先完成太阳轮、行星轮、内齿圈以及行星架四大核心构件的尺寸参数定义，依据渐开线齿廓生成逻辑精准绘制每个轮齿的齿形曲线，通过拉伸、阵列、布尔运算等特征操作完成单个零件的实体建模，过程中反复校验齿距、齿顶高、齿根高、啮合间隙等关键参数，确保各齿轮副的啮合精度符合机械传动设计规范，避免出现传动卡滞、侧隙不合理等问题。完成零件建模后，按照行星齿轮的实际装配逻辑进行组件装配，通过添加同轴、重合、齿轮啮合等装配约束，还原行星齿轮系统的真实运动关系，既可以实现太阳轮输入、行星架输出、内齿圈固定的经典减速传动模式，也支持不同构件固定、输入输出切换下的多传动比适配，装配过程中严格校验各行星轮的均布安装角度，保证多行星轮载荷均匀分配，提升传动结构运行稳定性。材质与渲染环节，针对不同构件的实际应用场景赋予对应材质：齿轮类传动零件赋予调质合金钢材质，调整金属粗糙度、反光度参数还原机加工金属零件的质感，行星架等支撑构件赋予对应结构钢材质，同时添加渲染环境光、定向光源模拟工业车间照明效果，通过多角度渲染输出结构展示图，清晰呈现各构件的装配关系与齿部细节。此外设计过程中配套完成了运动仿真模块的搭建，可模拟不同传动比下的齿轮运转状态，直观展示行星齿轮的传动原理与运动轨迹，同时拆分输出完整零部件模型与通用格式文件，方便不同场景下的结构查看、原理演示与设计参考，整个设计从参数计算到建模装配再到仿真输出，完整覆盖行星齿轮结构的设计全流程，可用于机械原理教学、传动方案选型参考、同类产品设计借鉴等场景。
