行星差速器传动结构动画演示模型

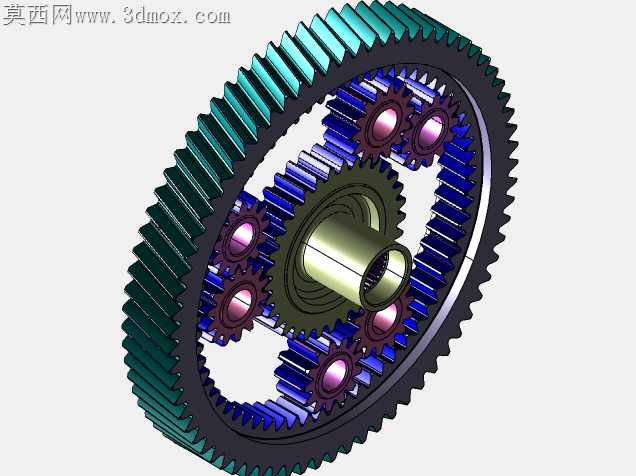

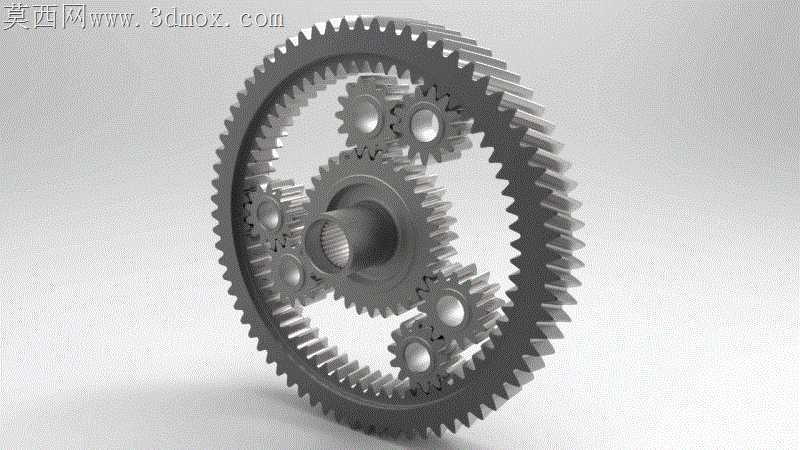

本作品为行星差速器的三维结构动画演示模型，建模阶段严格遵循行星齿轮传动的啮合原理完成参数化搭建，首先确定内齿圈、太阳轮、多组行星轮的模数、压力角、变位系数等核心齿形参数，保证各轮齿的啮合侧隙、重合度符合机械设计标准，避免传动卡滞或干涉问题。建模过程中对行星轮架的定位轴孔、太阳轮的输入花键结构、内齿圈的安装定位结构都做了精细化还原，每一处倒角、退刀槽、安装配合面的尺寸都参照实际差速器的加工工艺要求设定，确保模型结构具备实际工程参考价值。材质与渲染环节，针对不同零部件做了差异化材质区分：齿轮主体采用调质合金钢材质，表面做亚光金属质感处理，还原真实机加工零件的金属磨砂纹理，齿面啮合区域做轻微高光处理突出齿形轮廓；行星轮架采用铸钢材质，表面带有细微铸造纹理区分于机加工齿轮；渲染阶段采用柔和的侧上方打光方案，既清晰展现多层齿轮嵌套的层级结构，也通过阴影突出各零部件的空间位置关系，让整体结构层次分明。动画设计围绕差速器的实际工作逻辑展开，分别模拟了差速器整体匀速传动、左右输出端转速差两种典型工况，通过动画直观展现内齿圈输入动力时，太阳轮与行星轮架的转速分配关系，清晰呈现行星轮既围绕太阳轮公转、又自身自转的运动状态，还原差速器在车辆转弯时自动调整两侧车轮转速的核心功能。结构设计上，多组行星轮沿周向均匀排布，保证传动过程中载荷均匀分布，降低单组轮齿的受力负载，内齿圈作为固定或输入构件的结构设计，搭配行星轮架的输出结构，完整复现传统行星差速器的动力传递路径，可作为机械原理教学、传动结构演示的直观参考素材，帮助理解行星齿轮机构的差速原理与传动特性。
