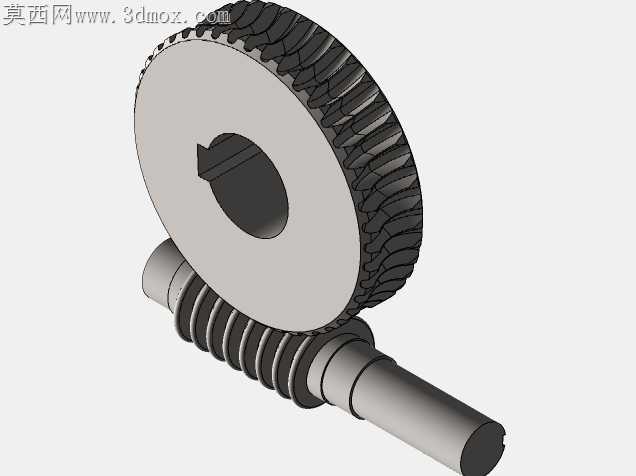

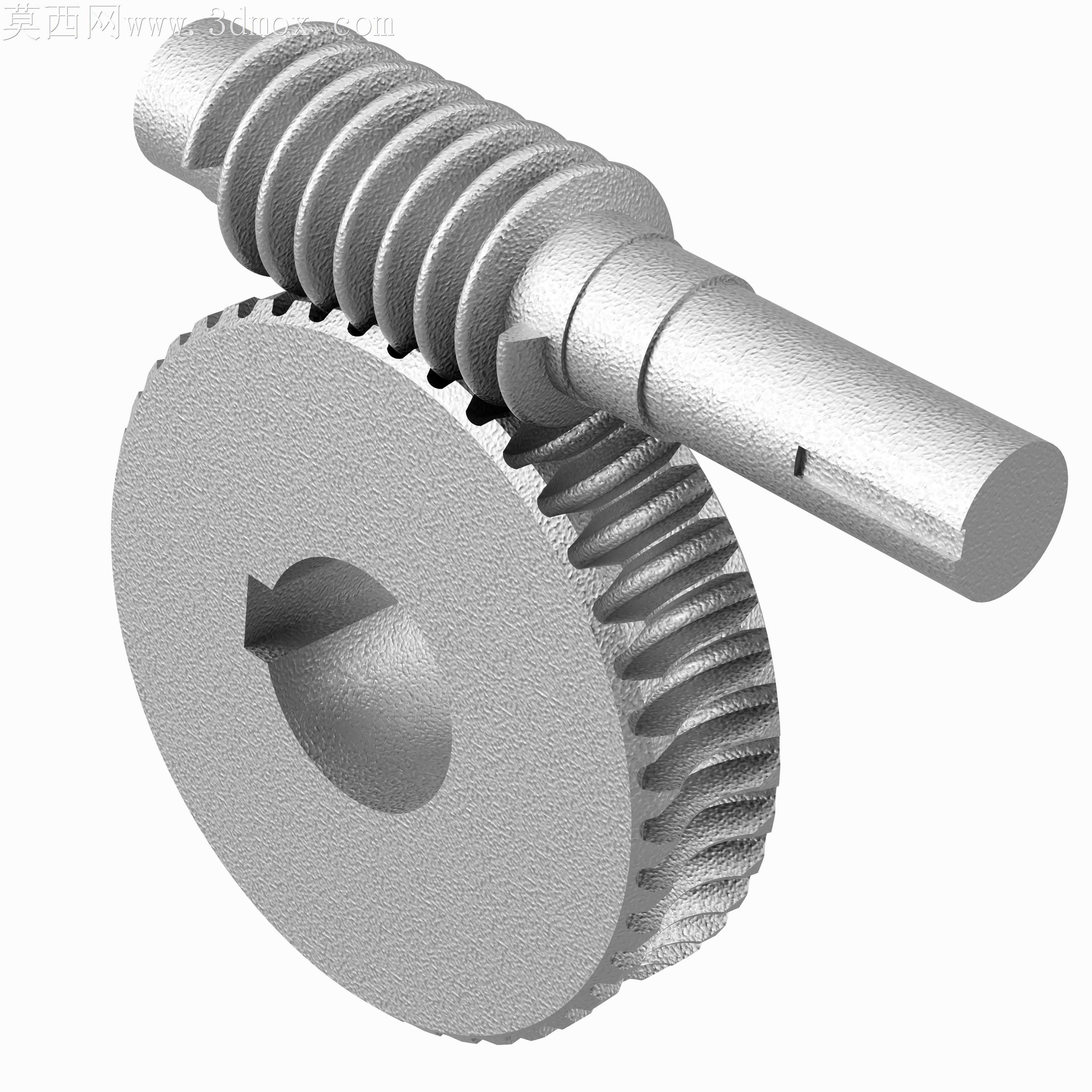

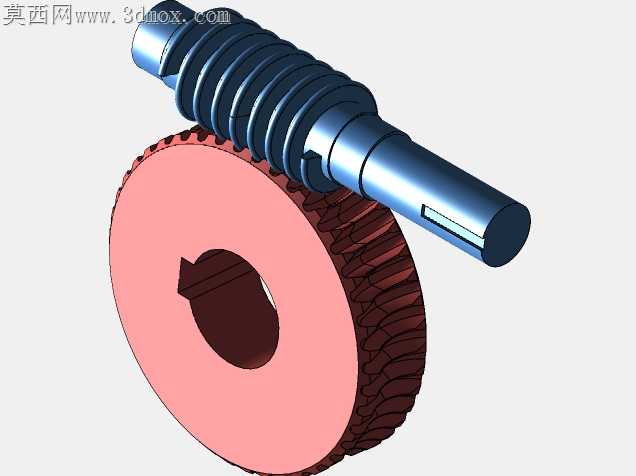

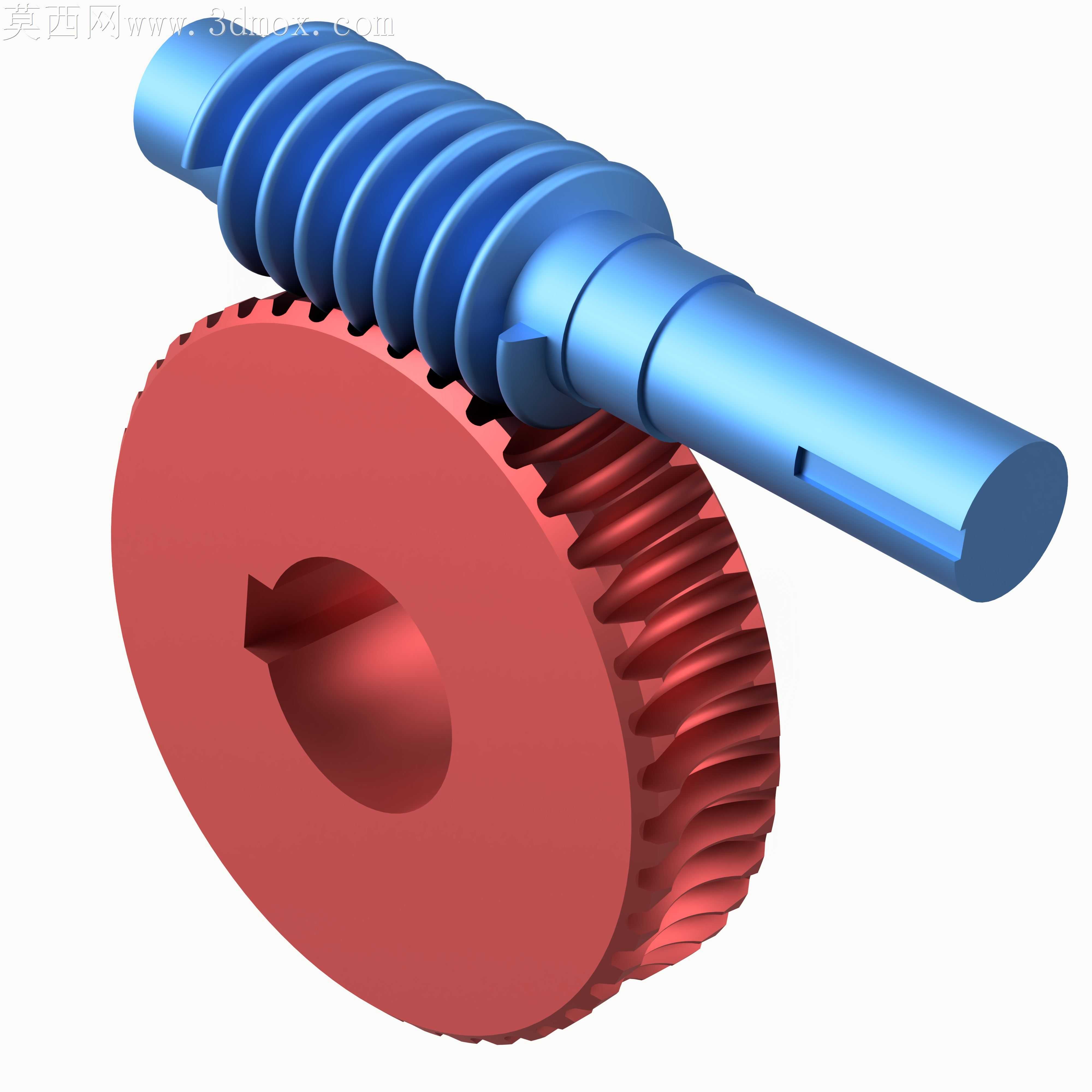

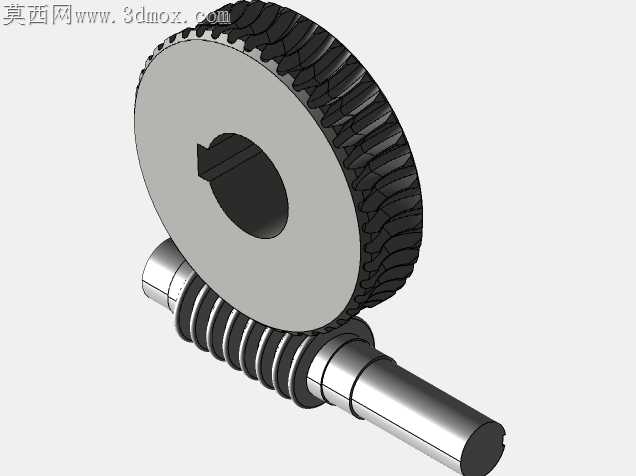

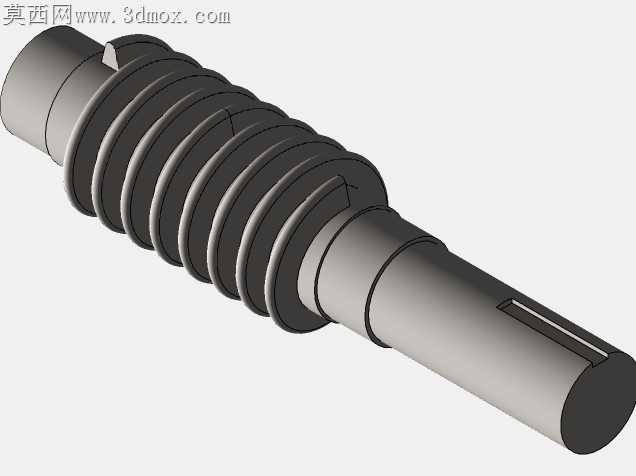

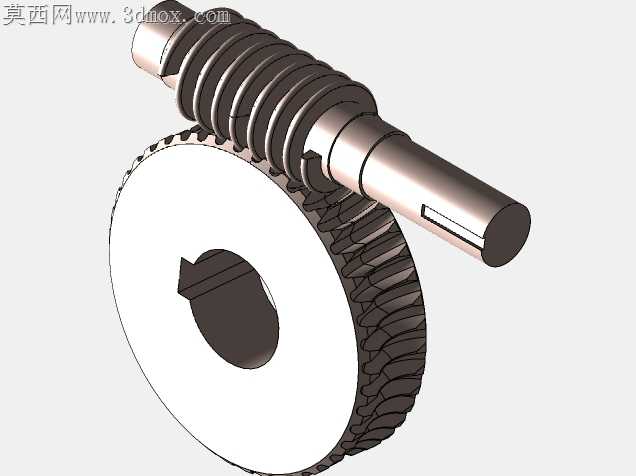

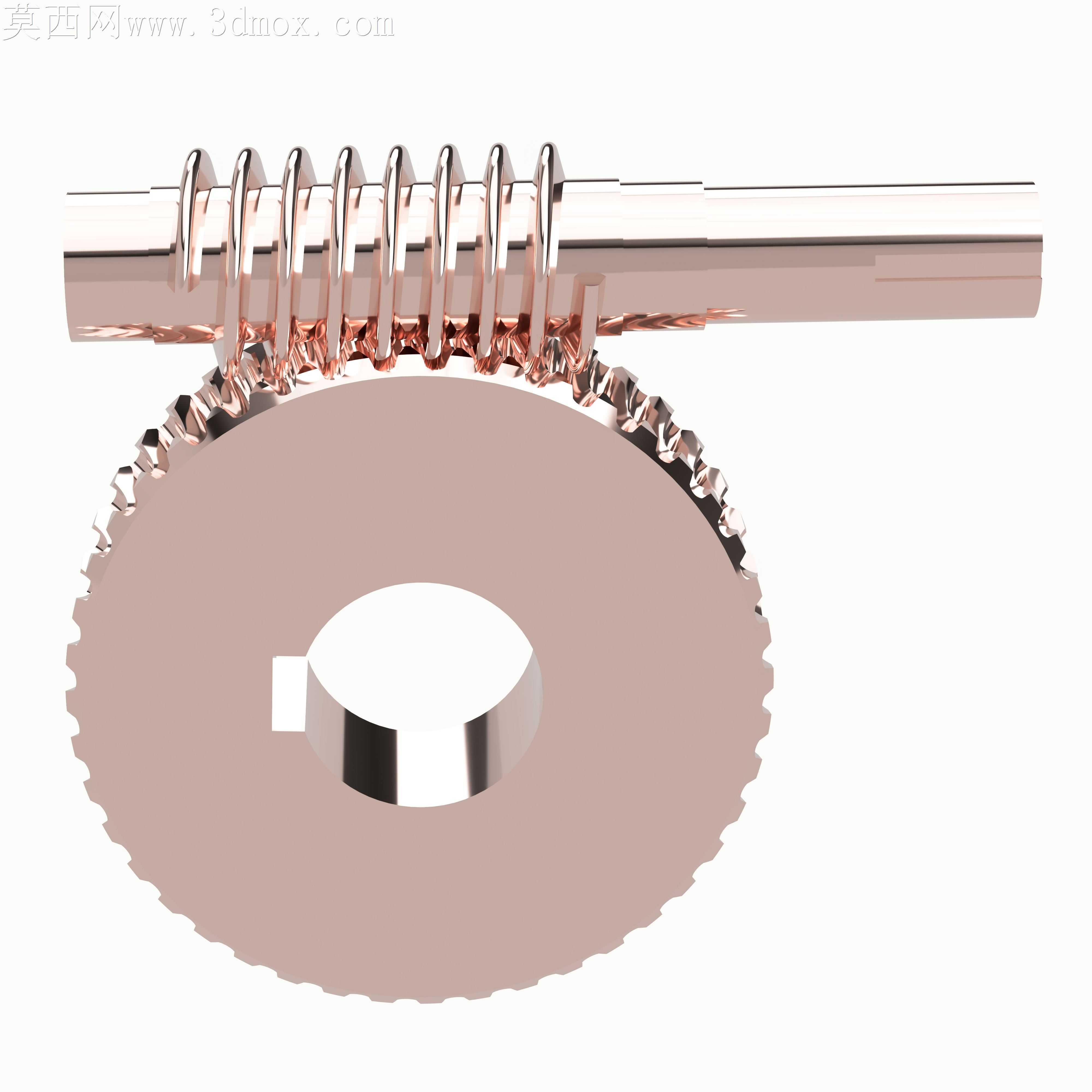

本作品为蜗轮蜗杆传动机构的三维建模成果,建模过程依托三维机械设计环境完成,整体遵循机械设计规范与蜗轮蜗杆传动的啮合原理开展设计。建模初期首先明确交错轴90度传动的核心参数匹配逻辑,分别对蜗杆、蜗轮两个核心零件进行参数化构建:蜗杆部分采用轴向齿廓为直线的圆柱蜗杆结构,建模时先绘制蜗杆轴的基体回转轮廓,通过旋转特征生成轴身基础形态,再依据齿距、导程角、齿顶高系数等核心参数,通过螺旋扫描特征生成连续的螺旋齿形,同时完成轴端键槽、轴肩定位结构的切削建模,保证蜗杆轴的装配定位结构完整。蜗轮部分建模时先构建蜗轮轮体的回转基体,完成中心带键槽的安装孔、轮毂、轮辐结构的创建,再根据与蜗杆的啮合匹配关系,通过包覆、阵列或布尔运算方式生成沿轮缘周向均匀分布的弧形轮齿,轮齿的齿向、曲率完全匹配蜗杆的螺旋齿形,确保二者装配后可实现无干涉的交错轴啮合传动。材质与渲染环节,为区分两个核心零件、清晰展示结构关系,将蜗杆赋予蓝色金属材质,模拟调质处理后的合金钢轴类零件质感,设置合适的金属粗糙度与反光度,还原机械加工后的金属表面效果;将蜗轮赋予红色金属材质,模拟锡青铜或铸铁蜗轮的材质观感,通过渲染环境光的调整,清晰呈现轮齿啮合处的结构细节、轴身键槽的轮廓形态、蜗轮中心安装孔的结构特征。装配环节严格按照交错轴传动的位置关系进行配合约束,保证蜗杆轴线与蜗轮轴线空间垂直交错,中心距符合设计参数,啮合齿面接触位置准确,无穿模、错位问题,可直观展示蜗轮蜗杆传动大传动比、反向自锁的结构特性。整体建模过程注重结构的工程实用性,所有特征尺寸均符合机械设计标准,既可以作为机械原理教学的演示模型,也可为减速传动机构的设计提供参考,清晰展现了空间啮合传动零件的建模逻辑与结构特点,通过不同材质的区分让装配关系一目了然,渲染效果突出零件的机械加工质感,完整还原了蜗轮蜗杆传动副的真实结构形态。
- 上一篇:FRC赛事双齿轮组传动机械装置
- 下一篇:Inventor设计的行星齿轮传动结构作品
- 全部评论(0)
- 模板大小: 17.88 MB
- 售价:5金币
- 下载次数: 910
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 齿轮
