积木注塑成型用精密钢制模具结构

　　这套模具结构针对小尺寸塑料积木零件的注塑成型需求设计，核心应用场景是玩具制造领域的标准化积木批量生产环节，可适配常规卧式注塑机的安装接口，直接装夹在设备动定模固定板上完成量产作业。从实际生产用途来看，该模具通过合模后形成的封闭型腔，将熔融状态的工程塑料注入型腔内部，经保压冷却后开模顶出，即可得到尺寸精度符合拼接要求的积木零件，保证积木块之间的拼接松紧度一致，不会出现过松脱落或者过紧无法装配的问题，满足玩具产品的互换性要求。

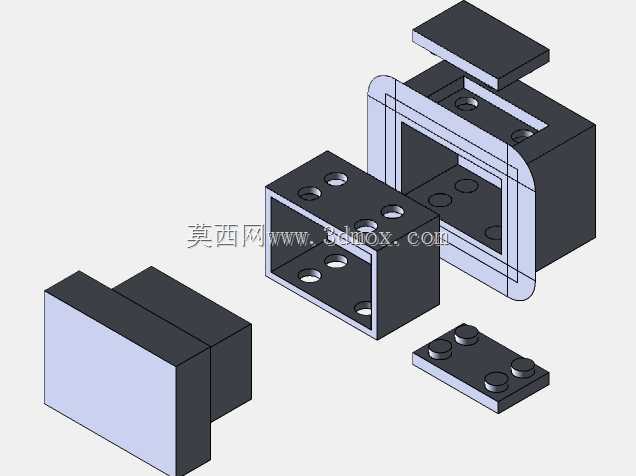

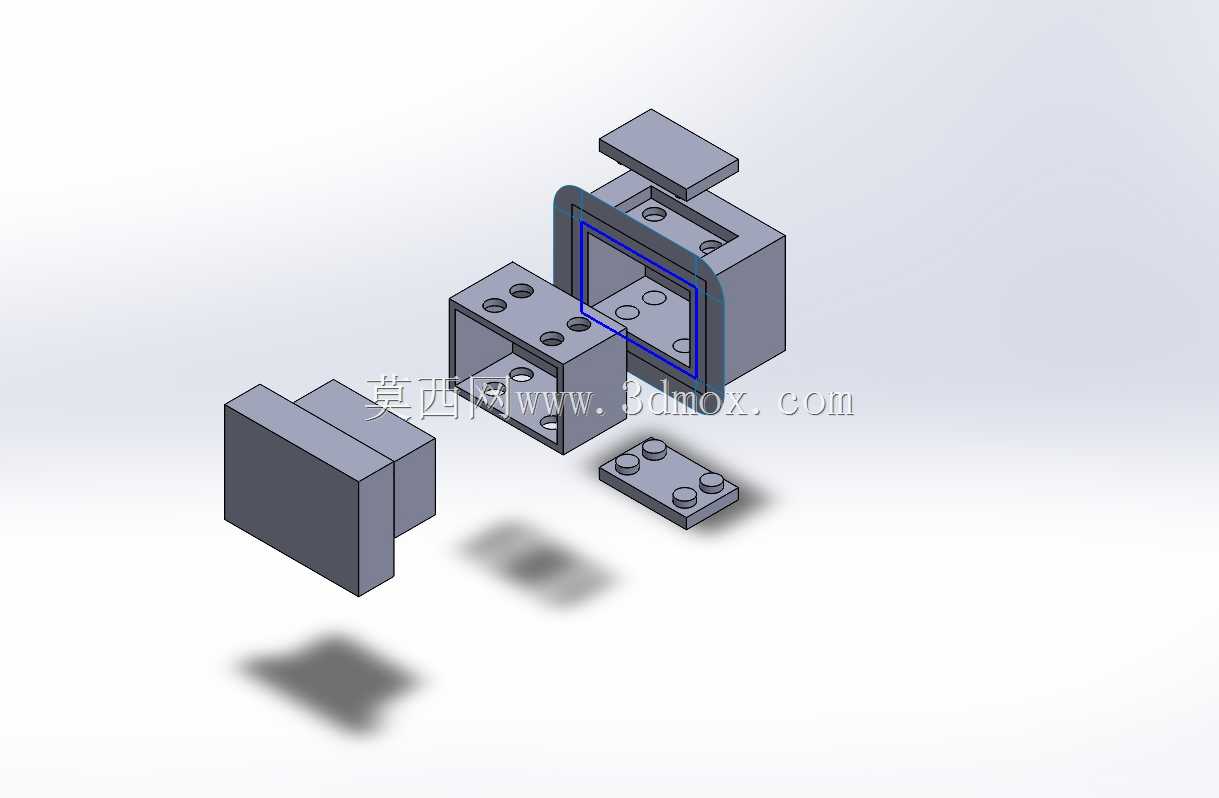

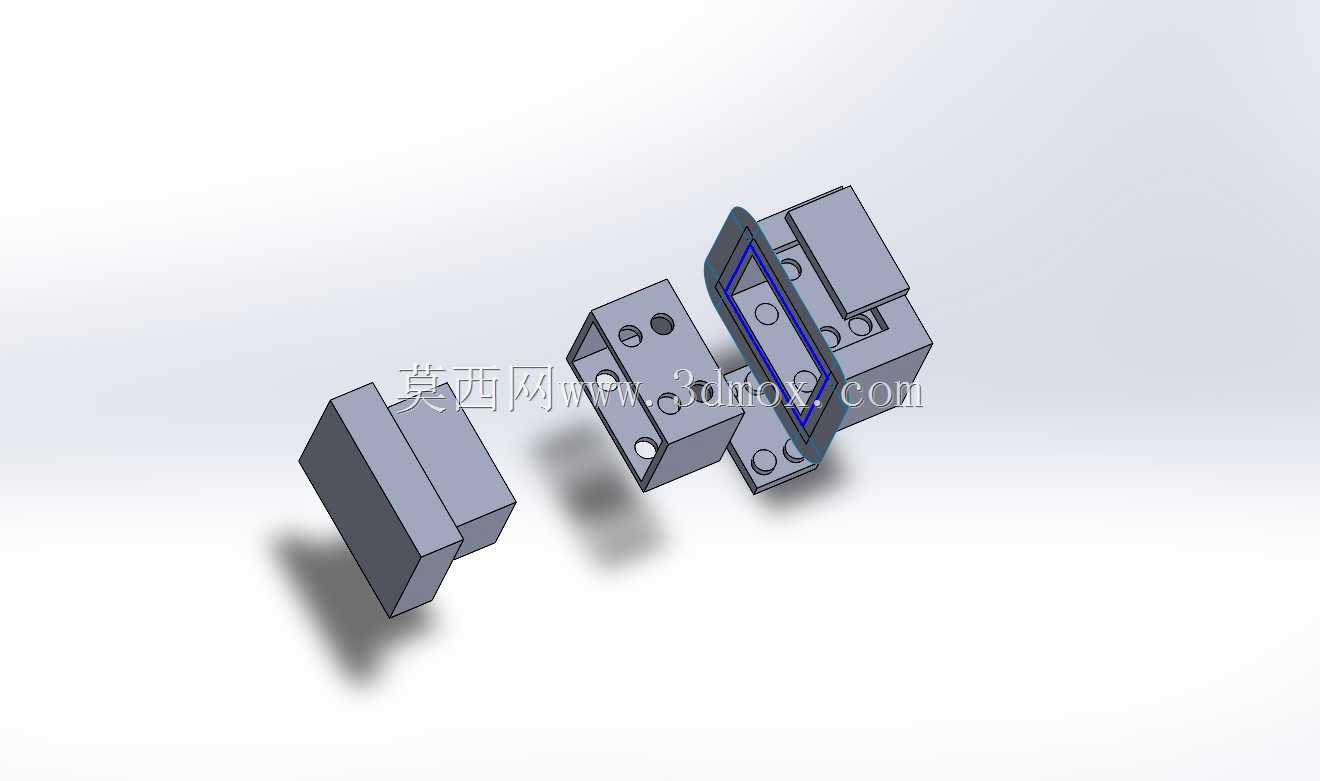

　　在功能特性设计上，整套模具采用分体式模框结构，动模侧设置了对应积木凸点的成型凹腔，定模侧加工出匹配积木基体的成型面，同时设计了精准的导向定位结构，合模时依靠导柱导套的配合保证动定模的同轴度，避免成型过程中出现错模、飞边的问题。模具的浇注系统采用侧浇口进料，浇口位置设置在积木零件的非外观面，开模后浇口残留易处理，不会影响积木的外观质量与拼接手感。冷却水路沿模框型腔周边均匀排布，可保证成型过程中型腔各区域温度均匀，减少零件冷却不均导致的翘曲变形，提升成型良品率。顶出机构采用均匀分布的顶杆布局，顶出力作用在积木零件的非装配面，避免顶出过程中零件表面出现顶白、变形等缺陷。

　　设计思路上，首先围绕积木零件的拼接精度要求反推模具的公差控制标准，所有成型面的尺寸公差控制在±0.02mm范围内，保证成型后的积木凸点尺寸与凹腔尺寸的配合间隙符合拼接要求。模架部分选用标准模胚改制，减少非标加工量，降低制造成本，同时方便后期的维护与易损件更换。考虑到积木生产属于大批量量产场景，模具的成型零件选用优质钢材经淬火处理，表面硬度达到HRC50以上，提升模具的耐磨性能，延长模具使用寿命，可满足数十万模次的生产需求。模具的排气槽开设在型腔末端的分型面上，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免零件出现烧焦、缺料等问题，又不会产生飞边。

　　从安装边界与外形尺寸来看，整套模具的长宽尺寸适配120吨级卧式注塑机的拉杆间距，模具厚度在设备的最小最大模厚范围内，无需额外加装垫板即可完成装夹。模具的定位圈尺寸匹配注塑机的定位孔直径，主流道衬套的球面半径与注塑机喷嘴球面半径适配，保证注射过程中不会出现溢料问题。开模行程设计上，预留了足够的顶出空间，开模后动定模之间的距离可以满足零件与浇注系统凝料的取出需求，无需额外调整设备的开模限位。日常生产维护时，只需拆开模具的动定模即可清理型腔、更换易损的顶杆与导套，维护操作便捷，不需要复杂的专用工装。在实际试模验证阶段，该结构可适配ABS、PS等常用玩具塑料的成型工艺参数，成型周期控制在15秒以内，生产效率满足批量供货的需求，成型后的积木零件尺寸稳定，拼接手感一致，可直接用于成品玩具的装配环节。
